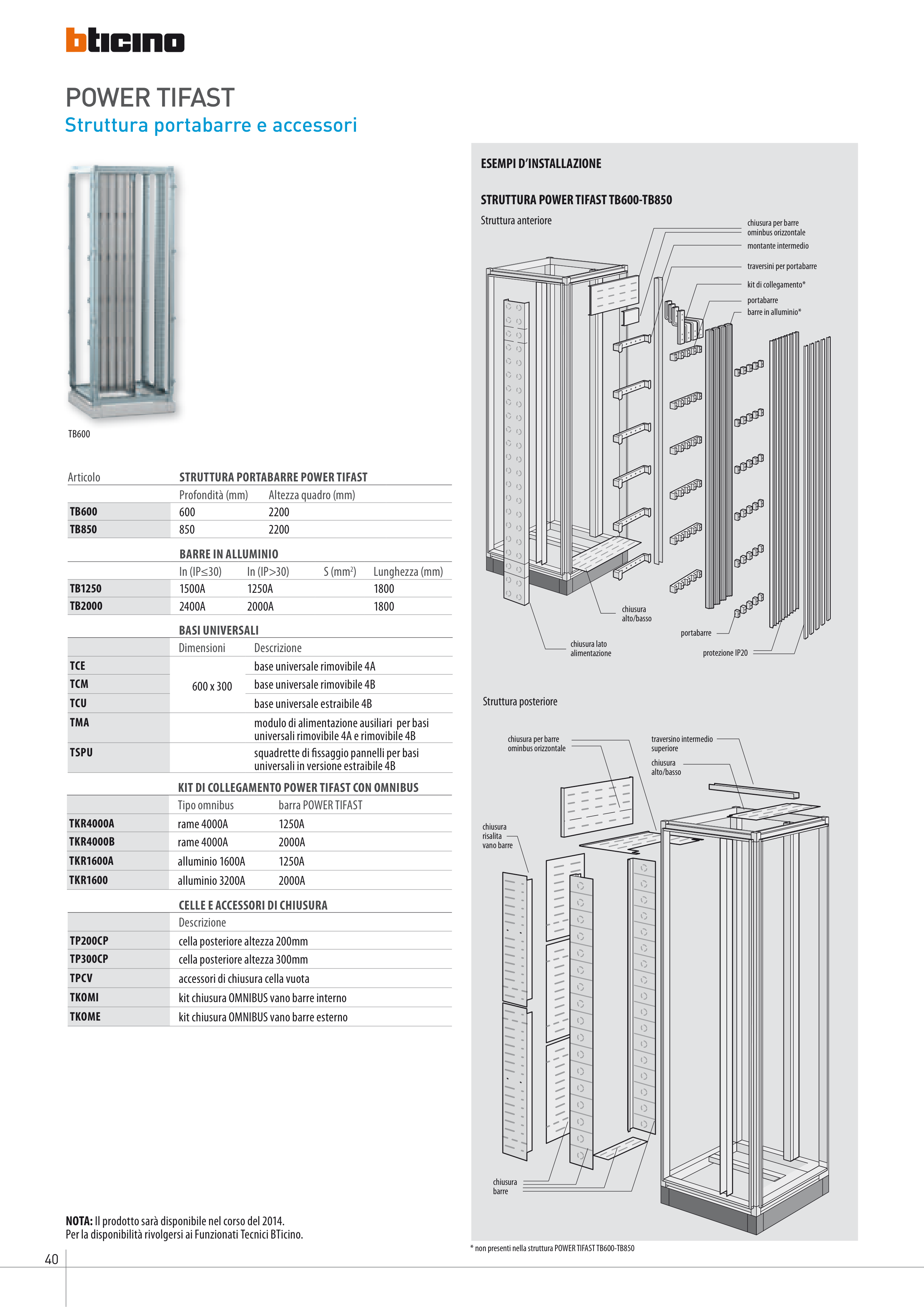

POWER TIFAST
Struttura portabarre e accessori
TB600
Articolo
STRUTTURA PORTABARRE POWER TIFAST
Profondità (mm)
Altezza quadro (mm)
TB600
600
2200
TB850
850
2200
BARRE IN ALLUMINIO
In (IP≤30)
In (IP>30)
S (mm2)
Lunghezza (mm)
TB1250
1500A
1250A
1800
TB2000
2400A
2000A
1800
BASI UNIVERSALI
Dimensioni
Descrizione
TCE
600 x 300
base universale rimovibile 4A
TCM
base universale rimovibile 4B
TCU
base universale estraibile 4B
TMA
modulo di alimentazione ausiliari per basi
universali rimovibile 4A e rimovibile 4B
TSPU
squadrette di fi ssaggio pannelli per basi
universali in versione estraibile 4B
KIT DI COLLEGAMENTO POWER TIFAST CON OMNIBUS
Tipo omnibus
barra POWER TIFAST
TKR4000A
rame 4000A
1250A
TKR4000B
rame 4000A
2000A
TKR1600A
alluminio 1600A
1250A
TKR1600
alluminio 3200A
2000A
CELLE E ACCESSORI DI CHIUSURA
Descrizione
TP200CP
cella posteriore altezza 200mm
TP300CP
cella posteriore altezza 300mm
TPCV
accessori di chiusura cella vuota
TKOMI
kit chiusura OMNIBUS vano barre interno
TKOME
kit chiusura OMNIBUS vano barre esterno
ESEMPI D’INSTALLAZIONE
STRUTTURA POWER TIFAST TB600-TB850
Struttura anteriore
Struttura posteriore
chiusura per barre
ominbus orizzontale
chiusura
risalita
vano barre
chiusura
barre
traversino intermedio
superiore
chiusura
alto/basso
chiusura per barre
ominbus orizzontale
montante intermedio
traversini per portabarre
kit di collegamento*
portabarre
barre in alluminio*
chiusura lato
alimentazione
chiusura
alto/basso
portabarre
protezione IP20
* non presenti nella struttura POWER TIFAST TB600-TB850
NOTA: Il prodotto sarà disponibile nel corso del 2014.
Per la disponibilità rivolgersi ai Funzionati Tecnici BTicino.
