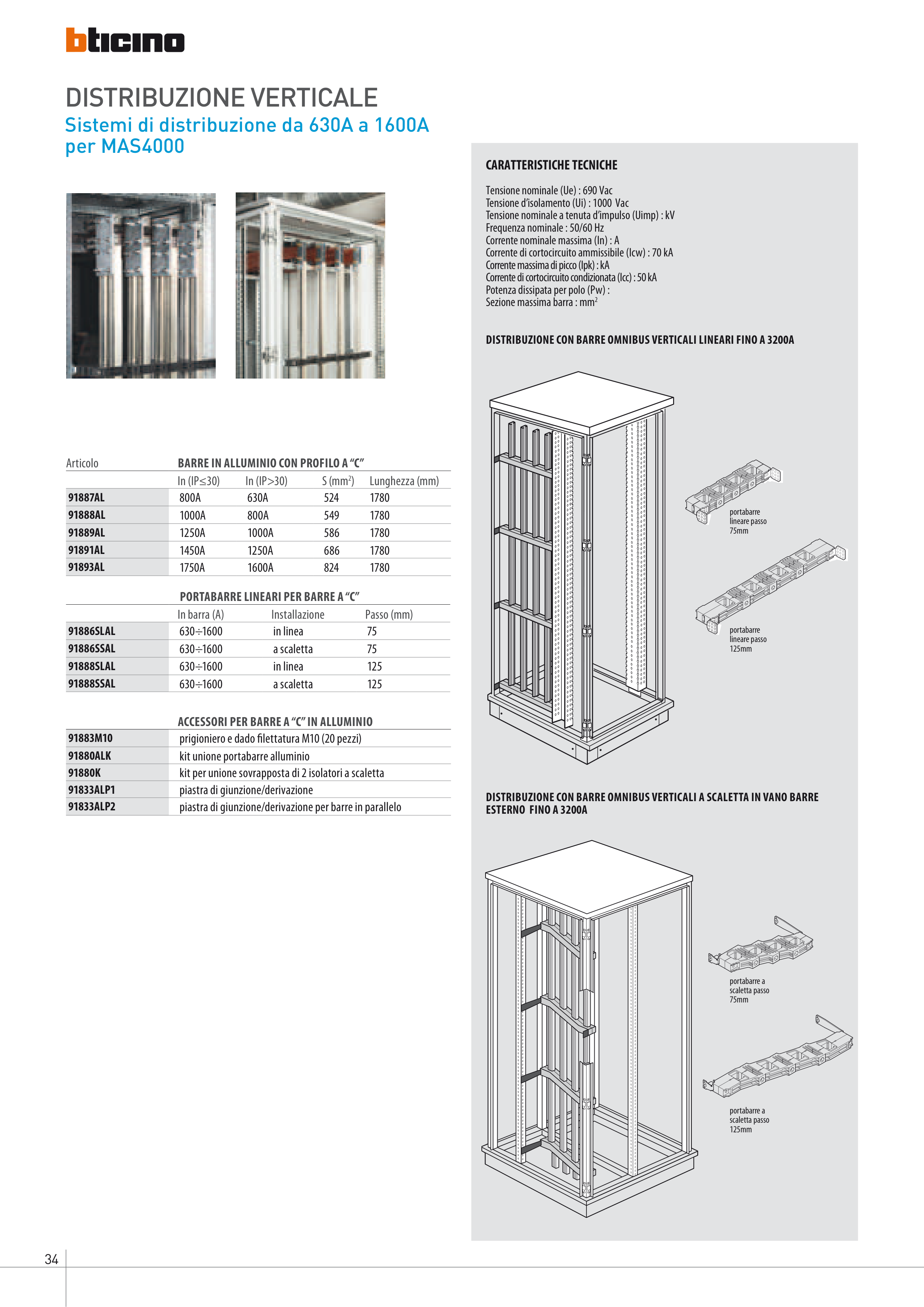

DISTRIBUZIONE VERTICALE
Sistemi di distribuzione da 630A a 1600A
per MAS4000
Articolo
BARRE IN ALLUMINIO CON PROFILO A “C”
In (IP≤30)
In (IP>30)
S (mm2)
Lunghezza (mm)
91887AL
800A
630A
524
1780
91888AL
1000A
800A
549
1780
91889AL
1250A
1000A
586
1780
91891AL
1450A
1250A
686
1780
91893AL
1750A
1600A
824
1780
PORTABARRE LINEARI PER BARRE A “C”
In barra (A)
Installazione
Passo (mm)
91886SLAL
630÷1600
in linea
75
91886SSAL
630÷1600
a scaletta
75
91888SLAL
630÷1600
in linea
125
91888SSAL
630÷1600
a scaletta
125
ACCESSORI PER BARRE A “C” IN ALLUMINIO
91883M10
prigioniero e dado fi lettatura M10 (20 pezzi)
91880ALK
kit unione portabarre alluminio
91880K
kit per unione sovrapposta di 2 isolatori a scaletta
91833ALP1
piastra di giunzione/derivazione
91833ALP2
piastra di giunzione/derivazione per barre in parallelo
CARATTERISTICHE TECNICHE
Tensione nominale (Ue) : 690 Vac
Tensione d’isolamento (Ui) : 1000 Vac
Tensione nominale a tenuta d’impulso (Uimp) : kV
Frequenza nominale : 50/60 Hz
Corrente nominale massima (In) : A
Corrente di cortocircuito ammissibile (Icw) : 70 kA
Corrente massima di picco (Ipk) : kA
Corrente di cortocircuito condizionata (Icc) : 50 kA
Potenza dissipata per polo (Pw) :
Sezione massima barra : mm2
portabarre a
scaletta passo
75mm
portabarre
lineare passo
125mm
portabarre a
scaletta passo
125mm
DISTRIBUZIONE CON BARRE OMNIBUS VERTICALI A SCALETTA IN VANO BARRE
ESTERNO FINO A 3200A
portabarre
lineare passo
75mm
DISTRIBUZIONE CON BARRE OMNIBUS VERTICALI LINEARI FINO A 3200A
