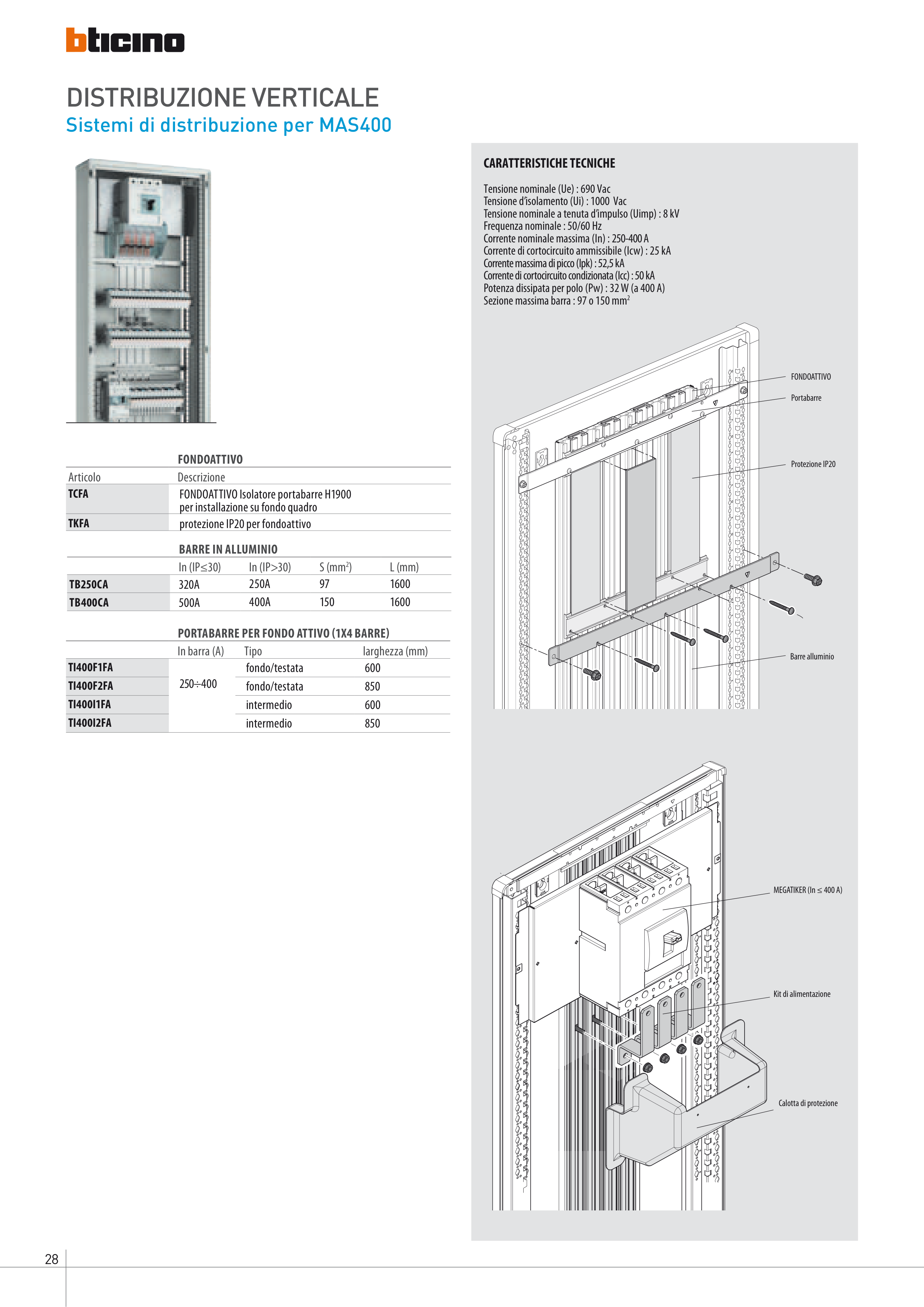

DISTRIBUZIONE VERTICALE
Sistemi di distribuzione per MAS400
BARRE IN ALLUMINIO
In (IP≤30)
In (IP>30)
S (mm2)
L (mm)
TB250CA
320A
250A
97
1600
TB400CA
500A
400A
150
1600
PORTABARRE PER FONDO ATTIVO (1X4 BARRE)
In barra (A)
Tipo
larghezza (mm)
TI400F1FA
250÷400
fondo/testata
600
TI400F2FA
fondo/testata
850
TI400I1FA
intermedio
600
TI400I2FA
intermedio
850
FONDOATTIVO
Articolo
Descrizione
TCFA
FONDOATTIVO Isolatore portabarre H1900
per installazione su fondo quadro
TKFA
protezione IP20 per fondoattivo
CARATTERISTICHE TECNICHE
Tensione nominale (Ue) : 690 Vac
Tensione d’isolamento (Ui) : 1000 Vac
Tensione nominale a tenuta d’impulso (Uimp) : 8 kV
Frequenza nominale : 50/60 Hz
Corrente nominale massima (In) : 250-400 A
Corrente di cortocircuito ammissibile (Icw) : 25 kA
Corrente massima di picco (Ipk) : 52,5 kA
Corrente di cortocircuito condizionata (Icc) : 50 kA
Potenza dissipata per polo (Pw) : 32 W (a 400 A)
Sezione massima barra : 97 o 150 mm2
Calotta di protezione
Kit di alimentazione
MEGATIKER (In ≤ 400 A)
FONDOATTIVO
Protezione IP20
Portabarre
Barre alluminio
