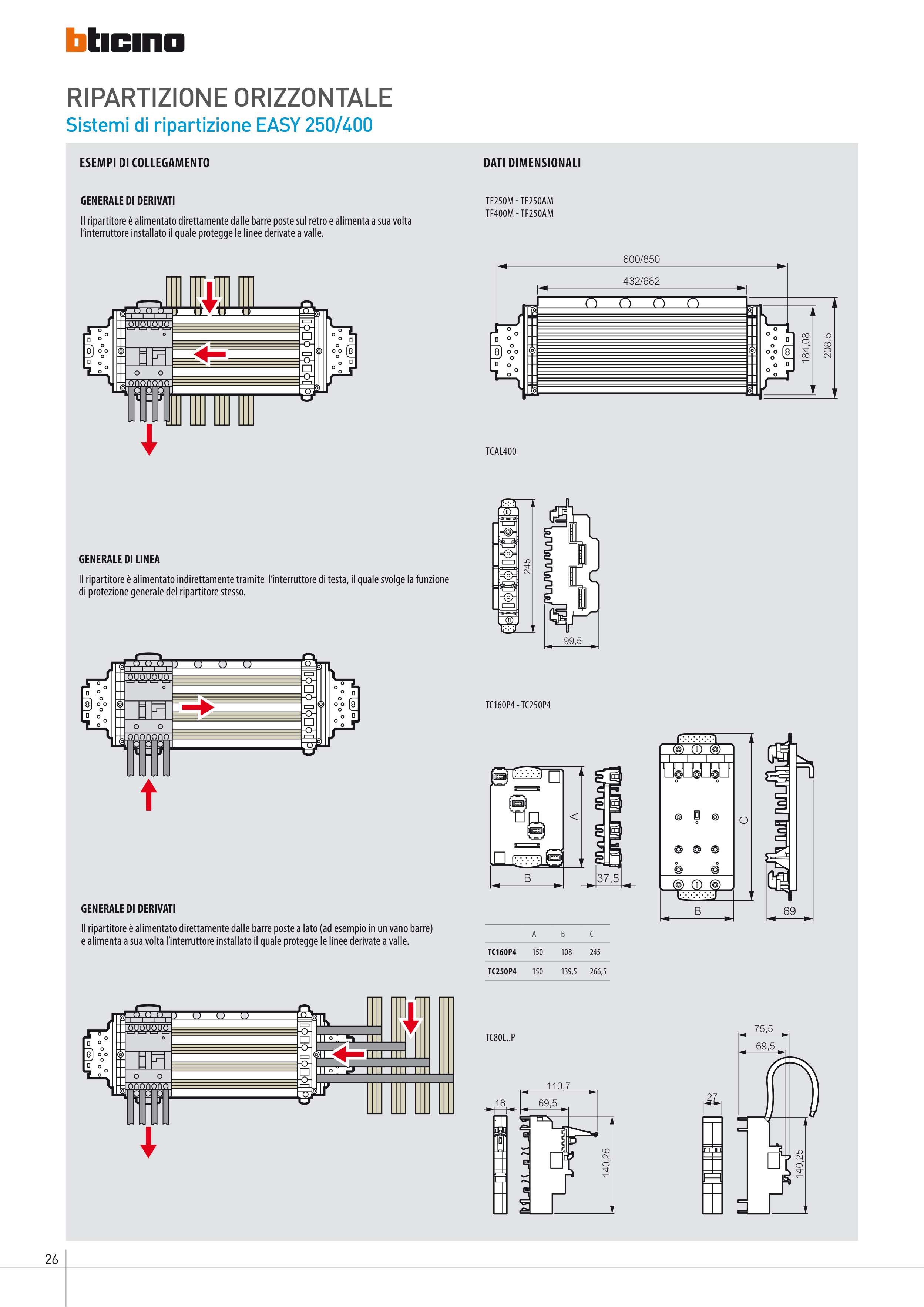

RIPARTIZIONE ORIZZONTALE
Sistemi di ripartizione EASY 250/400
600/850
432/682
208,5
184,08
245
99,5
B
C
69
B
A
37,5
110,7
69,5
18
140,25
75,5
69,5
27
140,25
A
B
C
TC160P4
150
108
245
TC250P4
150
139,5
266,5
TCAL400
TF250M - TF250AM
TF400M - TF250AM
TC160P4 - TC250P4
TC80L..P
GENERALE DI DERIVATI
Il ripartitore è alimentato direttamente dalle barre poste sul retro e alimenta a sua volta
l’interruttore installato il quale protegge le linee derivate a valle.
GENERALE DI DERIVATI
Il ripartitore è alimentato direttamente dalle barre poste a lato (ad esempio in un vano barre)
e alimenta a sua volta l’interruttore installato il quale protegge le linee derivate a valle.
GENERALE DI LINEA
Il ripartitore è alimentato indirettamente tramite l’interruttore di testa, il quale svolge la funzione
di protezione generale del ripartitore stesso.
DATI DIMENSIONALI
ESEMPI DI COLLEGAMENTO
