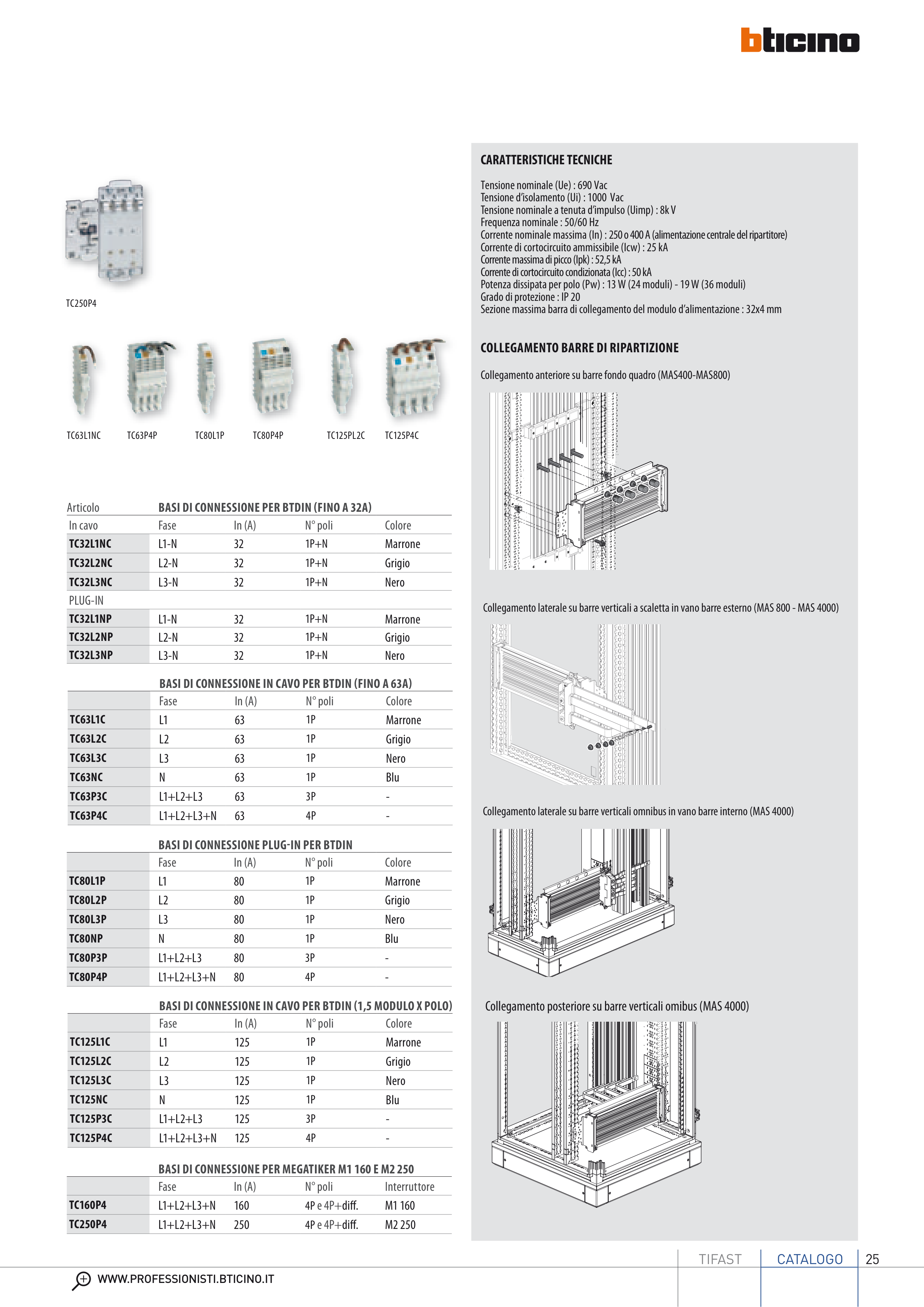

TIFAST
CATALOGO
TC250P4
TC125P4C
TC125PL2C
TC80P4P
TC80L1P
TC63L1NC
TC63P4P
BASI DI CONNESSIONE IN CAVO PER BTDIN (1,5 MODULO X POLO)
Fase
In (A)
N° poli
Colore
TC125L1C
L1
125
1P
Marrone
TC125L2C
L2
125
1P
Grigio
TC125L3C
L3
125
1P
Nero
TC125NC
N
125
1P
Blu
TC125P3C
L1+L2+L3
125
3P
-
TC125P4C
L1+L2+L3+N
125
4P
-
BASI DI CONNESSIONE PER MEGATIKER M1 160 E M2 250
Fase
In (A)
N° poli
Interruttore
TC160P4
L1+L2+L3+N
160
4P e 4P+diff .
M1 160
TC250P4
L1+L2+L3+N
250
4P e 4P+diff .
M2 250
BASI DI CONNESSIONE IN CAVO PER BTDIN (FINO A 63A)
Fase
In (A)
N° poli
Colore
TC63L1C
L1
63
1P
Marrone
TC63L2C
L2
63
1P
Grigio
TC63L3C
L3
63
1P
Nero
TC63NC
N
63
1P
Blu
TC63P3C
L1+L2+L3
63
3P
-
TC63P4C
L1+L2+L3+N
63
4P
-
BASI DI CONNESSIONE PLUG-IN PER BTDIN
Fase
In (A)
N° poli
Colore
TC80L1P
L1
80
1P
Marrone
TC80L2P
L2
80
1P
Grigio
TC80L3P
L3
80
1P
Nero
TC80NP
N
80
1P
Blu
TC80P3P
L1+L2+L3
80
3P
-
TC80P4P
L1+L2+L3+N
80
4P
-
Articolo
BASI DI CONNESSIONE PER BTDIN (FINO A 32A)
In cavo
Fase
In (A)
N° poli
Colore
TC32L1NC
L1-N
32
1P+N
Marrone
TC32L2NC
L2-N
32
1P+N
Grigio
TC32L3NC
L3-N
32
1P+N
Nero
PLUG-IN
TC32L1NP
L1-N
32
1P+N
Marrone
TC32L2NP
L2-N
32
1P+N
Grigio
TC32L3NP
L3-N
32
1P+N
Nero
CARATTERISTICHE TECNICHE
Tensione nominale (Ue) : 690 Vac
Tensione d’isolamento (Ui) : 1000 Vac
Tensione nominale a tenuta d’impulso (Uimp) : 8k V
Frequenza nominale : 50/60 Hz
Corrente nominale massima (In) : 250 o 400 A (alimentazione centrale del ripartitore)
Corrente di cortocircuito ammissibile (Icw) : 25 kA
Corrente massima di picco (Ipk) : 52,5 kA
Corrente di cortocircuito condizionata (Icc) : 50 kA
Potenza dissipata per polo (Pw) : 13 W (24 moduli) - 19 W (36 moduli)
Grado di protezione : IP 20
Sezione massima barra di collegamento del modulo d’alimentazione : 32x4 mm
Collegamento posteriore su barre verticali omibus (MAS 4000)
COLLEGAMENTO BARRE DI RIPARTIZIONE
Collegamento anteriore su barre fondo quadro (MAS400-MAS800)
Collegamento laterale su barre verticali omnibus in vano barre interno (MAS 4000)
Collegamento laterale su barre verticali a scaletta in vano barre esterno (MAS 800 - MAS 4000)
