TIFAST
CATALOGO

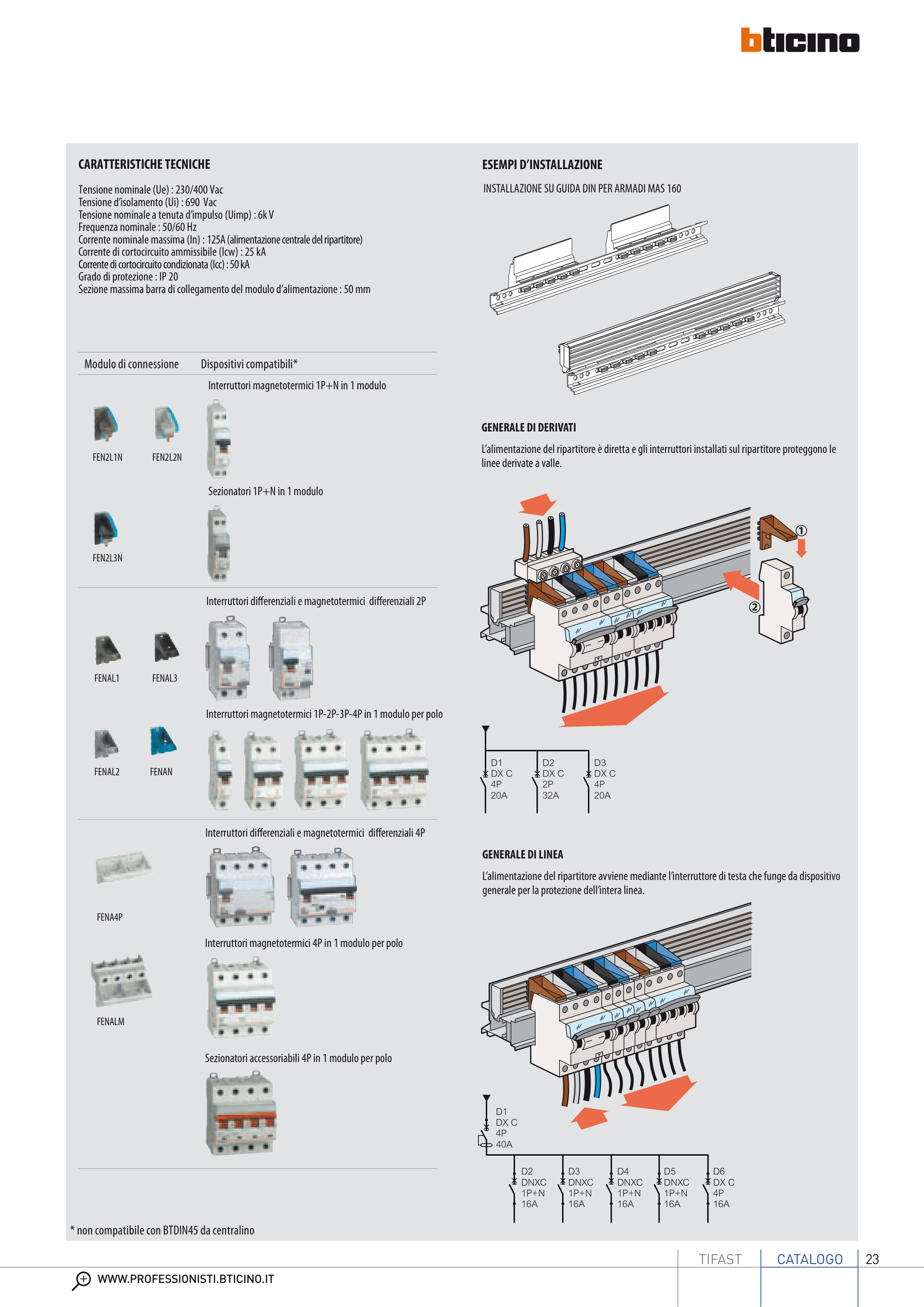

ESEMPI D’INSTALLAZIONE
GENERALE DI DERIVATI
L’alimentazione del ripartitore è diretta e gli interruttori installati sul ripartitore proteggono le
linee derivate a valle.
GENERALE DI LINEA
L’alimentazione del ripartitore avviene mediante l’interruttore di testa che funge da dispositivo
generale per la protezione dell’intera linea.
D1
DX C
4P
20A
D2
DX C
2P
32A
D3
DX C
4P
20A
D2
DNXC
1P+N
16A
D3
DNXC
1P+N
16A
D4
DNXC
1P+N
16A
D5
DNXC
1P+N
16A
D6
DX C
4P
16A
D1
DX C
4P
40A
CARATTERISTICHE TECNICHE
Tensione nominale (Ue) : 230/400 Vac
Tensione d’isolamento (Ui) : 690 Vac
Tensione nominale a tenuta d’impulso (Uimp) : 6k V
Frequenza nominale : 50/60 Hz
Corrente nominale massima (In) : 125A (alimentazione centrale del ripartitore)
Corrente di cortocircuito ammissibile (Icw) : 25 kA
Corrente di cortocircuito condizionata (Icc) : 50 kA
Grado di protezione : IP 20
Sezione massima barra di collegamento del modulo d’alimentazione : 50 mm
* non compatibile con BTDIN45 da centralino
INSTALLAZIONE SU GUIDA DIN PER ARMADI MAS 160
Modulo di connessione
Dispositivi compatibili*
Interruttori magnetotermici 1P+N in 1 modulo
Sezionatori 1P+N in 1 modulo
Interruttori diff erenziali e magnetotermici diff erenziali 2P
Interruttori diff erenziali e magnetotermici diff erenziali 4P
Interruttori magnetotermici 1P-2P-3P-4P in 1 modulo per polo
Interruttori magnetotermici 4P in 1 modulo per polo
FENAL1
FENAL2
FENAL3
FENAN
FEN2L1N
FEN2L2N
FEN2L3N
FENA4P
FENALM
Sezionatori accessoriabili 4P in 1 modulo per polo
