TIFAST
CARATTERISTICHE GENERALI

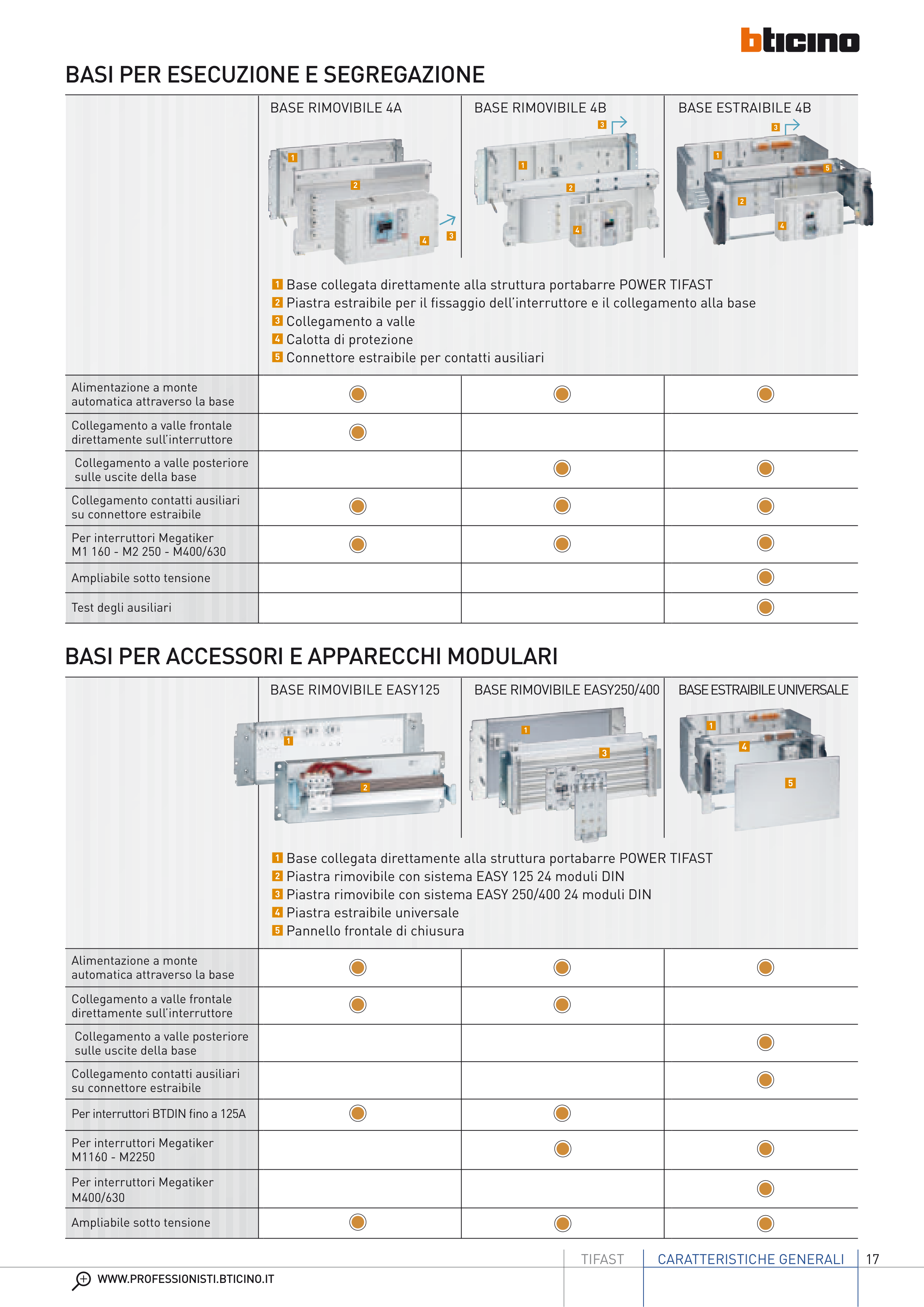

BASI PER ESECUZIONE E SEGREGAZIONE
BASE RIMOVIBILE 4A
BASE RIMOVIBILE 4B
BASE ESTRAIBILE 4B
Alimentazione a monte
automatica attraverso la base
Collegamento a valle frontale
direttamente sull’interruttore
Collegamento a valle posteriore
sulle uscite della base
Collegamento contatti ausiliari
su connettore estraibile
Per interruttori Megatiker
M1 160 - M2 250 - M400/630
Ampliabile sotto tensione
Test degli ausiliari
1
2
3
4
1
2
3
4
5
1 Base collegata direttamente alla struttura portabarre POWER TIFAST
2 Piastra estraibile per il fi ssaggio dell’interruttore e il collegamento alla base
3 Collegamento a valle
4 Calotta di protezione
5 Connettore estraibile per contatti ausiliari
1
2
4
3
BASI PER ACCESSORI E APPARECCHI MODULARI
BASE RIMOVIBILE EASY125
BASE RIMOVIBILE EASY250/400
BASE ESTRAIBILE UNIVERSALE
Alimentazione a monte
automatica attraverso la base
Collegamento a valle frontale
direttamente sull’interruttore
Collegamento a valle posteriore
sulle uscite della base
Collegamento contatti ausiliari
su connettore estraibile
Per interruttori BTDIN fi no a 125A
Per interruttori Megatiker
M1160 - M2250
Per interruttori Megatiker
M400/630
Ampliabile sotto tensione
1 Base collegata direttamente alla struttura portabarre POWER TIFAST
2 Piastra rimovibile con sistema EASY 125 24 moduli DIN
3 Piastra rimovibile con sistema EASY 250/400 24 moduli DIN
4 Piastra estraibile universale
5 Pannello frontale di chiusura
1
2
1
3
1
5
4
