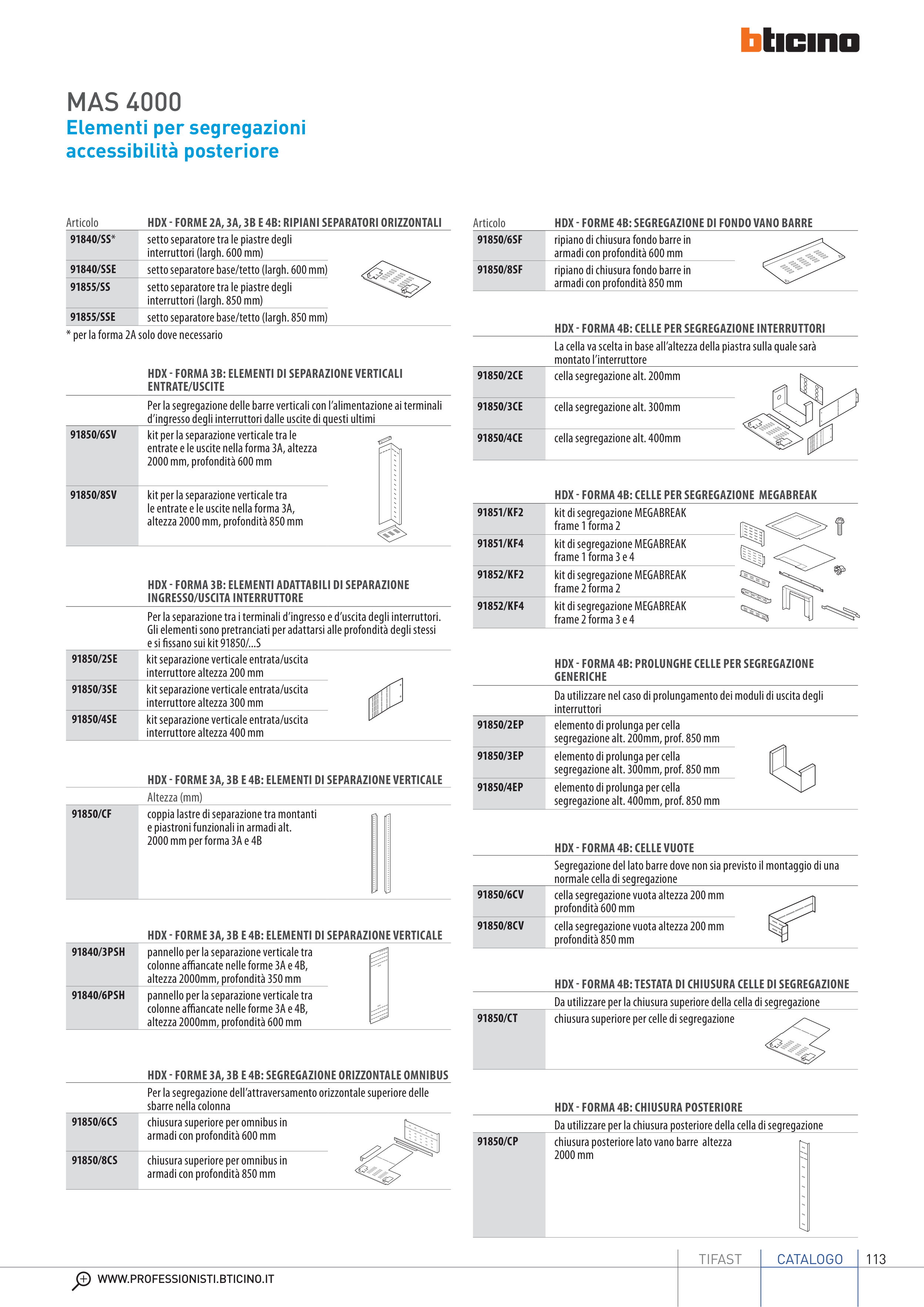

TIFAST
CATALOGO
Articolo
HDX - FORME 2A, 3A, 3B E 4B: RIPIANI SEPARATORI ORIZZONTALI
91840/SS*
setto separatore tra le piastre degli
interruttori (largh. 600 mm)
91840/SSE
setto separatore base/tetto (largh. 600 mm)
91855/SS
setto separatore tra le piastre degli
interruttori (largh. 850 mm)
91855/SSE
setto separatore base/tetto (largh. 850 mm)
* per la forma 2A solo dove necessario
Articolo
HDX - FORME 4B: SEGREGAZIONE DI FONDO VANO BARRE
91850/6SF
ripiano di chiusura fondo barre in
armadi con profondità 600 mm
91850/8SF
ripiano di chiusura fondo barre in
armadi con profondità 850 mm
HDX - FORMA 4B: CELLE PER SEGREGAZIONE INTERRUTTORI
La cella va scelta in base all’altezza della piastra sulla quale sarà
montato l’interruttore
91850/2CE
cella segregazione alt. 200mm
91850/3CE
cella segregazione alt. 300mm
91850/4CE
cella segregazione alt. 400mm
HDX - FORMA 4B: PROLUNGHE CELLE PER SEGREGAZIONE
GENERICHE
Da utilizzare nel caso di prolungamento dei moduli di uscita degli
interruttori
91850/2EP
elemento di prolunga per cella
segregazione alt. 200mm, prof. 850 mm
91850/3EP
elemento di prolunga per cella
segregazione alt. 300mm, prof. 850 mm
91850/4EP
elemento di prolunga per cella
segregazione alt. 400mm, prof. 850 mm
HDX - FORMA 4B: CELLE VUOTE
Segregazione del lato barre dove non sia previsto il montaggio di una
normale cella di segregazione
91850/6CV
cella segregazione vuota altezza 200 mm
profondità 600 mm
91850/8CV
cella segregazione vuota altezza 200 mm
profondità 850 mm
HDX - FORMA 4B: TESTATA DI CHIUSURA CELLE DI SEGREGAZIONE
Da utilizzare per la chiusura superiore della cella di segregazione
91850/CT
chiusura superiore per celle di segregazione
HDX - FORMA 4B: CHIUSURA POSTERIORE
Da utilizzare per la chiusura posteriore della cella di segregazione
91850/CP
chiusura posteriore lato vano barre altezza
2000 mm
HDX - FORMA 4B: CELLE PER SEGREGAZIONE MEGABREAK
91851/KF2
kit di segregazione MEGABREAK
frame 1 forma 2
91851/KF4
kit di segregazione MEGABREAK
frame 1 forma 3 e 4
91852/KF2
kit di segregazione MEGABREAK
frame 2 forma 2
91852/KF4
kit di segregazione MEGABREAK
frame 2 forma 3 e 4
HDX - FORMA 3B: ELEMENTI DI SEPARAZIONE VERTICALI
ENTRATE/USCITE
Per la segregazione delle barre verticali con l’alimentazione ai terminali
d’ingresso degli interruttori dalle uscite di questi ultimi
91850/6SV
kit per la separazione verticale tra le
entrate e le uscite nella forma 3A, altezza
2000 mm, profondità 600 mm
91850/8SV
kit per la separazione verticale tra
le entrate e le uscite nella forma 3A,
altezza 2000 mm, profondità 850 mm
HDX - FORMA 3B: ELEMENTI ADATTABILI DI SEPARAZIONE
INGRESSO/USCITA INTERRUTTORE
Per la separazione tra i terminali d’ingresso e d’uscita degli interruttori.
Gli elementi sono pretranciati per adattarsi alle profondità degli stessi
e si f ssano sui kit 91850/...S
91850/2SE
kit separazione verticale entrata/uscita
interruttore altezza 200 mm
91850/3SE
kit separazione verticale entrata/uscita
interruttore altezza 300 mm
91850/4SE
kit separazione verticale entrata/uscita
interruttore altezza 400 mm
HDX - FORME 3A, 3B E 4B: ELEMENTI DI SEPARAZIONE VERTICALE
Altezza (mm)
91850/CF
coppia lastre di separazione tra montanti
e piastroni funzionali in armadi alt.
2000 mm per forma 3A e 4B
HDX - FORME 3A, 3B E 4B: ELEMENTI DI SEPARAZIONE VERTICALE
91840/3PSH
pannello per la separazione verticale tra
colonne af ancate nelle forme 3A e 4B,
altezza 2000mm, profondità 350 mm
91840/6PSH
pannello per la separazione verticale tra
colonne af ancate nelle forme 3A e 4B,
altezza 2000mm, profondità 600 mm
HDX - FORME 3A, 3B E 4B: SEGREGAZIONE ORIZZONTALE OMNIBUS
Per la segregazione dell’attraversamento orizzontale superiore delle
sbarre nella colonna
91850/6CS
chiusura superiore per omnibus in
armadi con profondità 600 mm
91850/8CS
chiusura superiore per omnibus in
armadi con profondità 850 mm
MAS 4000
Elementi per segregazioni
accessibilità posteriore
