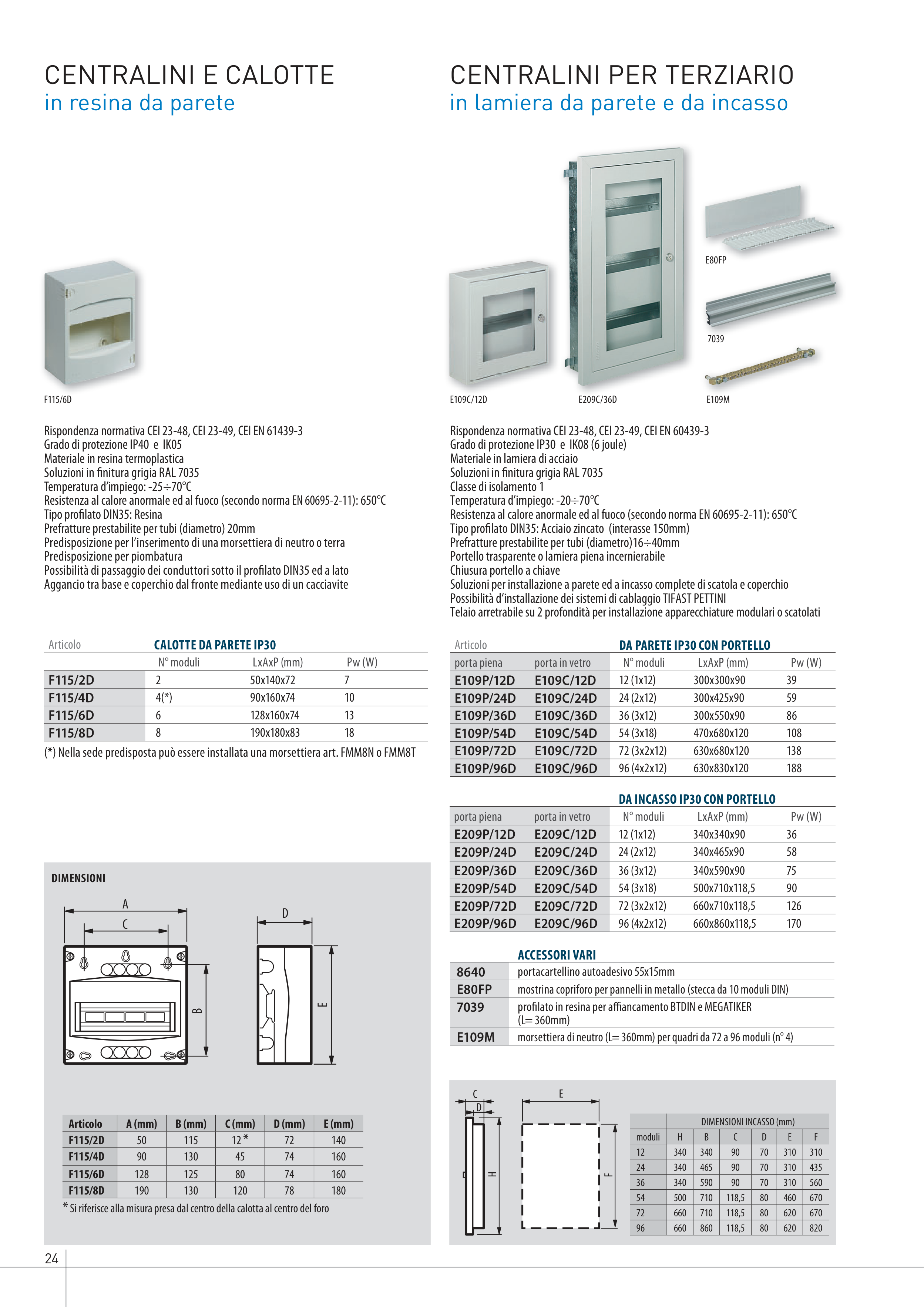

24
CENTRALINI E CALOTTE
in resina da parete
CENTRALINI PER TERZIARIO
in lamiera da parete e da incasso
Articolo
CALOTTE DA PARETE IP30
N° moduli
LxAxP (mm)
Pw (W)
F115/2D
2
50x140x72
7
F115/4D
4(*)
90x160x74
10
F115/6D
6
128x160x74
13
F115/8D
8
190x180x83
18
(*) Nella sede predisposta può essere installata una morsettiera art. FMM8N o FMM8T
Articolo
DA PARETE IP30 CON PORTELLO
porta piena
porta in vetro
N° moduli
LxAxP (mm)
Pw (W)
E109P/12D
E109C/12D
12 (1x12)
300x300x90
39
E109P/24D
E109C/24D
24 (2x12)
300x425x90
59
E109P/36D
E109C/36D
36 (3x12)
300x550x90
86
E109P/54D
E109C/54D
54 (3x18)
470x680x120
108
E109P/72D
E109C/72D
72 (3x2x12)
630x680x120
138
E109P/96D
E109C/96D
96 (4x2x12)
630x830x120
188
DA INCASSO IP30 CON PORTELLO
porta piena
porta in vetro
N° moduli
LxAxP (mm)
Pw (W)
E209P/12D
E209C/12D
12 (1x12)
340x340x90
36
E209P/24D
E209C/24D
24 (2x12)
340x465x90
58
E209P/36D
E209C/36D
36 (3x12)
340x590x90
75
E209P/54D
E209C/54D
54 (3x18)
500x710x118,5
90
E209P/72D
E209C/72D
72 (3x2x12)
660x710x118,5
126
E209P/96D
E209C/96D
96 (4x2x12)
660x860x118,5
170
ACCESSORI VARI
8640
portacartellino autoadesivo 55x15mm
E80FP
mostrina copriforo per pannelli in metallo (stecca da 10 moduli DIN)
7039
profi lato in resina per affi ancamento BTDIN e MEGATIKER
(L= 360mm)
E109M
morsettiera di neutro (L= 360mm) per quadri da 72 a 96 moduli (n° 4)
E80FP
7039
E109M
7039
E80FP
E109C/12D
E209C/36D
F115/6D
Rispondenza normativa CEI 23-48, CEI 23-49, CEI EN 61439-3
Grado di protezione IP40 e IK05
Materiale in resina termoplastica
Soluzioni in fi nitura grigia RAL 7035
Temperatura d’impiego: -25÷70°C
Resistenza al calore anormale ed al fuoco (secondo norma EN 60695-2-11): 650°C
Tipo profi lato DIN35: Resina
Prefratture prestabilite per tubi (diametro) 20mm
Predisposizione per l’inserimento di una morsettiera di neutro o terra
Predisposizione per piombatura
Possibilità di passaggio dei conduttori sotto il profi lato DIN35 ed a lato
Aggancio tra base e coperchio dal fronte mediante uso di un cacciavite
DIMENSIONI
Articolo
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
F115/2D
50
115
12 *
72
140
F115/4D
90
130
45
74
160
F115/6D
128
125
80
74
160
F115/8D
190
130
120
78
180
* Si riferisce alla misura presa dal centro della calotta al centro del foro
B
E
D
A
C
Rispondenza normativa CEI 23-48, CEI 23-49, CEI EN 60439-3
Grado di protezione IP30 e IK08 (6 joule)
Materiale in lamiera di acciaio
Soluzioni in fi nitura grigia RAL 7035
Classe di isolamento 1
Temperatura d’impiego: -20÷70°C
Resistenza al calore anormale ed al fuoco (secondo norma EN 60695-2-11): 650°C
Tipo profi lato DIN35: Acciaio zincato (interasse 150mm)
Prefratture prestabilite per tubi (diametro)16÷40mm
Portello trasparente o lamiera piena incernierabile
Chiusura portello a chiave
Soluzioni per installazione a parete ed a incasso complete di scatola e coperchio
Possibilità d’installazione dei sistemi di cablaggio TIFAST PETTINI
Telaio arretrabile su 2 profondità per installazione apparecchiature modulari o scatolati
DIMENSIONI INCASSO (mm)
moduli
H
B
C
D
E
F
12
340
340
90
70
310
310
24
340
465
90
70
310
435
36
340
590
90
70
310
560
54
500
710
118,5
80
460
670
72
660
710
118,5
80
620
670
96
660
860
118,5
80
620
820
E
F
C
D
H
