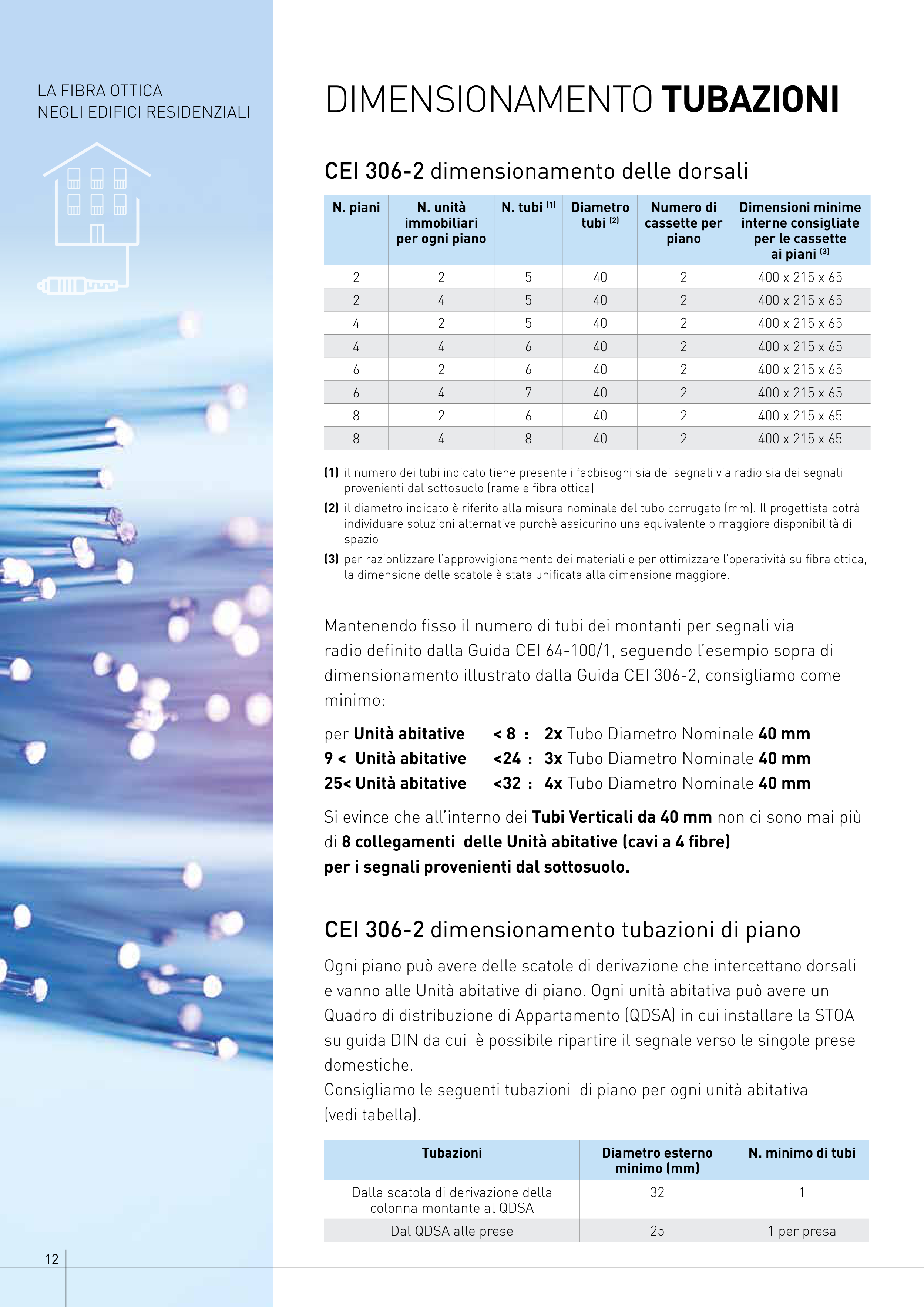

CEI 306-2 dimensionamento delle dorsali
CEI 306-2 dimensionamento tubazioni di piano
Mantenendo fisso il numero di tubi dei montanti per segnali via
radio definito dalla Guida CEI 64-100/1, seguendo l’esempio sopra di
dimensionamento illustrato dalla Guida CEI 306-2, consigliamo come
minimo:
per Unità abitative
< 8 : 2x Tubo Diametro Nominale 40 mm
9 < Unità abitative
<24 : 3x Tubo Diametro Nominale 40 mm
25< Unità abitative
<32 : 4x Tubo Diametro Nominale 40 mm
Si evince che all’interno dei Tubi Verticali da 40 mm non ci sono mai più
di 8 collegamenti delle Unità abitative (cavi a 4 fibre)
per i segnali provenienti dal sottosuolo.
Ogni piano può avere delle scatole di derivazione che intercettano dorsali
e vanno alle Unità abitative di piano. Ogni unità abitativa può avere un
Quadro di distribuzione di Appartamento (QDSA) in cui installare la STOA
su guida DIN da cui è possibile ripartire il segnale verso le singole prese
domestiche.
Consigliamo le seguenti tubazioni di piano per ogni unità abitativa
(vedi tabella).
N. piani
N. unità
immobiliari
per ogni piano
N. tubi (1)
Diametro
tubi (2)
Numero di
cassette per
piano
Dimensioni minime
interne consigliate
per le cassette
ai piani (3)
2
2
5
40
2
400 x 215 x 65
2
4
5
40
2
400 x 215 x 65
4
2
5
40
2
400 x 215 x 65
4
4
6
40
2
400 x 215 x 65
6
2
6
40
2
400 x 215 x 65
6
4
7
40
2
400 x 215 x 65
8
2
6
40
2
400 x 215 x 65
8
4
8
40
2
400 x 215 x 65
Tubazioni
Diametro esterno
minimo (mm)
N. minimo di tubi
Dalla scatola di derivazione della
colonna montante al QDSA
32
1
Dal QDSA alle prese
25
1 per presa
(1) il numero dei tubi indicato tiene presente i fabbisogni sia dei segnali via radio sia dei segnali
provenienti dal sottosuolo (rame e fibra ottica)
(2) il diametro indicato è riferito alla misura nominale del tubo corrugato (mm). Il progettista potrà
individuare soluzioni alternative purchè assicurino una equivalente o maggiore disponibilità di
spazio
(3) per razionlizzare l’approvvigionamento dei materiali e per ottimizzare l’operatività su fibra ottica,
la dimensione delle scatole è stata unificata alla dimensione maggiore.
DIMENSIONAMENTO TUBAZIONI
LA FIBRA OTTICA
NEGLI EDIFICI RESIDENZIALI
