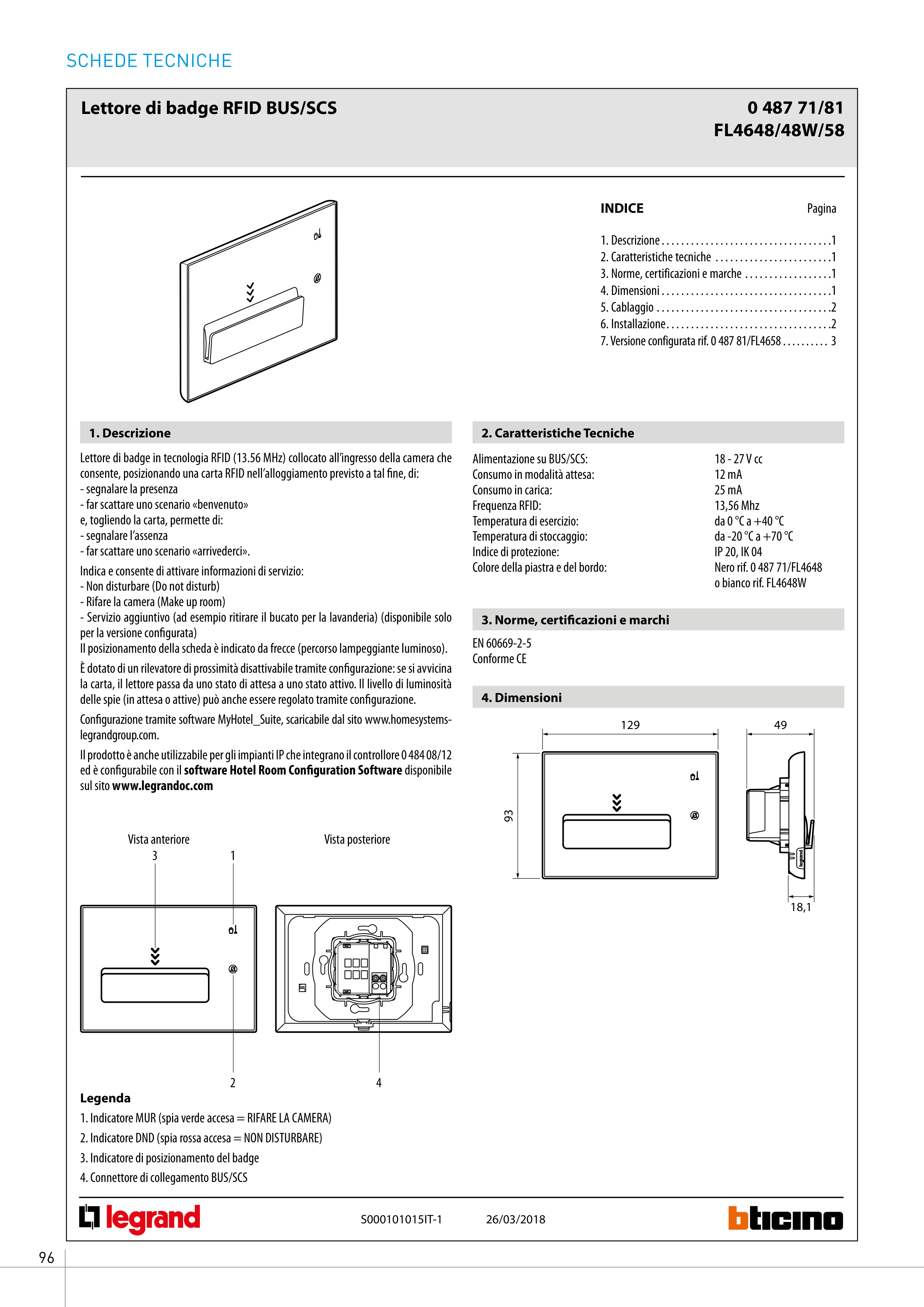

SCHEDE TECNICHE
96
Lettore di badge RFID BUS/SCS
0 487 71/81
FL4648/48W/58
26/03/2018
S000101015IT-1
Lettore di badge in tecnologia RFID (13.56 MHz) collocato all’ingresso della camera che
consente, posizionando una carta RFID nell’alloggiamento previsto a tal fine, di:
- segnalare la presenza
- far scattare uno scenario «benvenuto»
e, togliendo la carta, permette di:
- segnalare l’assenza
- far scattare uno scenario «arrivederci».
Indica e consente di attivare informazioni di servizio:
- Non disturbare (Do not disturb)
- Rifare la camera (Make up room)
- Servizio aggiuntivo (ad esempio ritirare il bucato per la lavanderia) (disponibile solo
per la versione configurata)
Il posizionamento della scheda è indicato da frecce (percorso lampeggiante luminoso).
È dotato di un rilevatore di prossimità disattivabile tramite configurazione: se si avvicina
la carta, il lettore passa da uno stato di attesa a uno stato attivo. Il livello di luminosità
delle spie (in attesa o attive) può anche essere regolato tramite configurazione.
Configurazione tramite software MyHotel_Suite, scaricabile dal sito www.homesystems-
legrandgroup.com.
Il prodotto è anche utilizzabile per gli impianti IP che integrano il controllore 0 484 08/12
ed è configurabile con il software Hotel Room Configuration Software disponibile
sul sito www.legrandoc.com
1. Descrizione
Legenda
1. Indicatore MUR (spia verde accesa = RIFARE LA CAMERA)
2. Indicatore DND (spia rossa accesa = NON DISTURBARE)
3. Indicatore di posizionamento del badge
4. Connettore di collegamento BUS/SCS
Vista anteriore
Vista posteriore
5
4
INDICE
Pagina
1. Descrizione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2. Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . . .1
3. Norme, certificazioni e marche . . . . . . . . . . . . . . . . . .1
4. Dimensioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
5. Cablaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
6. Installazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
7. Versione configurata rif. 0 487 81/FL4658 .......... 3
2. Caratteristiche Tecniche
Alimentazione su BUS/SCS:
18 - 27 V cc
Consumo in modalità attesa:
12 mA
Consumo in carica:
25 mA
Frequenza RFID:
13,56 Mhz
Temperatura di esercizio:
da 0 °C a +40 °C
Temperatura di stoccaggio:
da -20 °C a +70 °C
Indice di protezione:
IP 20, IK 04
Colore della piastra e del bordo:
Nero rif. 0 487 71/FL4648
o bianco rif. FL4648W
3. Norme, certificazioni e marchi
EN 60669-2-5
Conforme CE
4. Dimensioni
129
49
18,1
93
1
2
4
3
