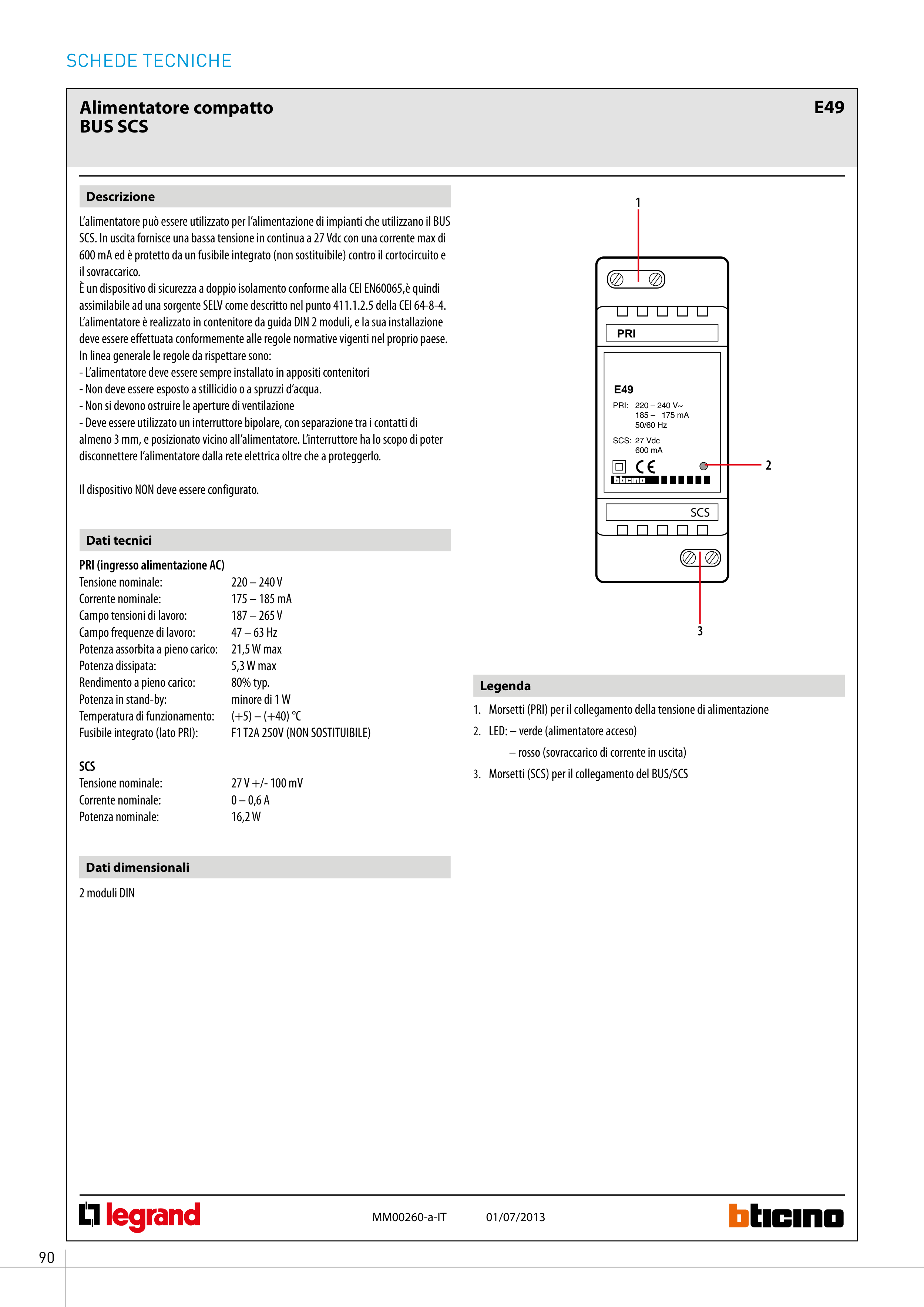

SCHEDE TECNICHE
E49
01/07/2013
MM00260-a-
PRI
E49
PRI: 220 – 240 V~
185 – 175 mA
50/60 Hz
SCS: 27 Vdc
600 mA
SCS
1
2
3
L’alimentatore può essere utilizzato per l’alimentazione di impianti che utilizzano il BUS
SCS. In uscita fornisce una bassa tensione in continua a 27 Vdc con una corrente max di
600 mA ed è protetto da un fusibile integrato (non sostituibile) contro il cortocircuito e
il sovraccarico.
È un dispositivo di sicurezza a doppio isolamento conforme alla CEI EN60065,è quindi
assimilabile ad una sorgente SELV come descritto nel punto 411.1.2.5 della CEI 64-8-4.
L’alimentatore è realizzato in contenitore da guida DIN 2 moduli, e la sua installazione
deve essere effettuata conformemente alle regole normative vigenti nel proprio paese.
In linea generale le regole da rispettare sono:
- L’alimentatore deve essere sempre installato in appositi contenitori
- Non deve essere esposto a stillicidio o a spruzzi d’acqua.
- Non si devono ostruire le aperture di ventilazione
- Deve essere utilizzato un interruttore bipolare, con separazione tra i contatti di
almeno 3 mm, e posizionato vicino all’alimentatore. L’interruttore ha lo scopo di poter
disconnettere l’alimentatore dalla rete elettrica oltre che a proteggerlo.
Il dispositivo NON deve essere configurato.
Descrizione
Alimentatore compatto
BUS SCS
IT
Legenda
1. Morsetti (PRI) per il collegamento della tensione di alimentazione
2. LED: – verde (alimentatore acceso)
– rosso (sovraccarico di corrente in uscita)
3. Morsetti (SCS) per il collegamento del BUS/SCS
PRI (ingresso alimentazione AC)
Tensione nominale:
220 – 240 V
Corrente nominale:
175 – 185 mA
Campo tensioni di lavoro:
187 – 265 V
Campo frequenze di lavoro:
47 – 63 Hz
Potenza assorbita a pieno carico: 21,5 W max
Potenza dissipata:
5,3 W max
Rendimento a pieno carico:
80% typ.
Potenza in stand-by:
minore di 1 W
Temperatura di funzionamento:
(+5) – (+40) °C
Fusibile integrato (lato PRI):
F1 T2A 250V (NON SOSTITUIBILE)
SCS
Tensione nominale:
27 V +/- 100 mV
Corrente nominale:
0 – 0,6 A
Potenza nominale:
16,2 W
Dati tecnici
2 moduli DIN
Dati dimensionali
