SISTEMA SCS-BUS
HOTEL ROOM MANAGEMENT
51
VARIANTE
SCHEMA
4

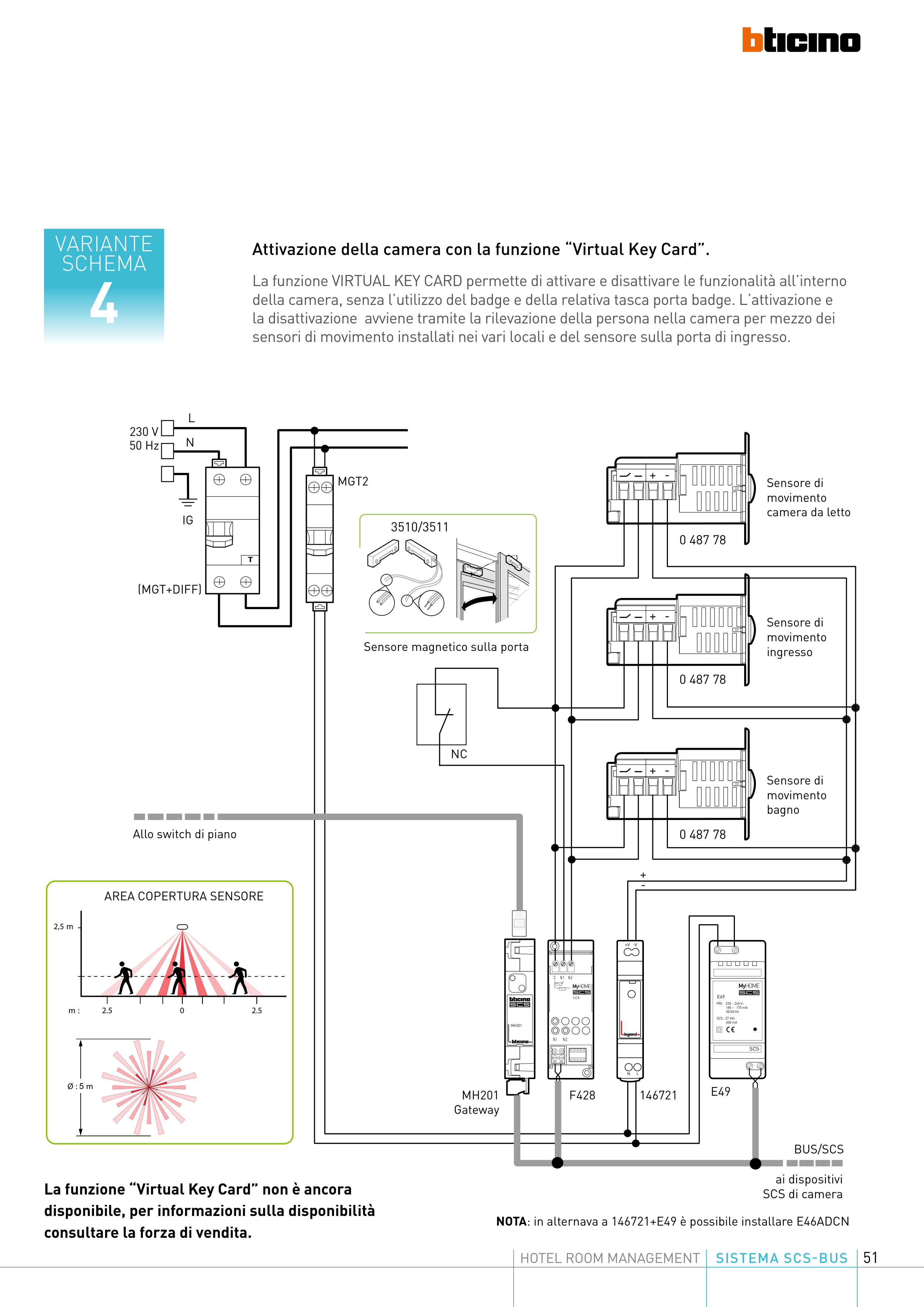

Attivazione della camera con la funzione “Virtual Key Card”.
La funzione VIRTUAL KEY CARD permette di attivare e disattivare le funzionalità all’interno
della camera, senza l’utilizzo del badge e della relativa tasca porta badge. L’attivazione e
la disattivazione avviene tramite la rilevazione della persona nella camera per mezzo dei
sensori di movimento installati nei vari locali e del sensore sulla porta di ingresso.
SCS
E49
PRI: 220 – 240 V~
185 – 175 mA
50/60 Hz
SCS: 27 Vdc
600 mA
E49
230 V
50 Hz
L
N
IG
(MGT+DIFF)
MGT2
MH201
MH201
Gateway
F428
146721
BUS/SCS
Sensore di
movimento
camera da letto
Sensore di
movimento
ingresso
Sensore di
movimento
bagno
+
-
C
N1
N2
N1
N2
F428
3510/3511
0 487 78
+ -
0 487 78
0 487 78
Sensore magnetico sulla porta
NC
Allo switch di piano
AREA COPERTURA SENSORE
+ -
+ -
2,5 m
Ø : 5 m
0
5.2
5.2
:
m
NOTA: in alternava a 146721+E49 è possibile installare E46ADCN
ai dispositivi
SCS di camera
La funzione “Virtual Key Card” non è ancora
disponibile, per informazioni sulla disponibilità
consultare la forza di vendita.
