VARIANTE
SCHEMA
2

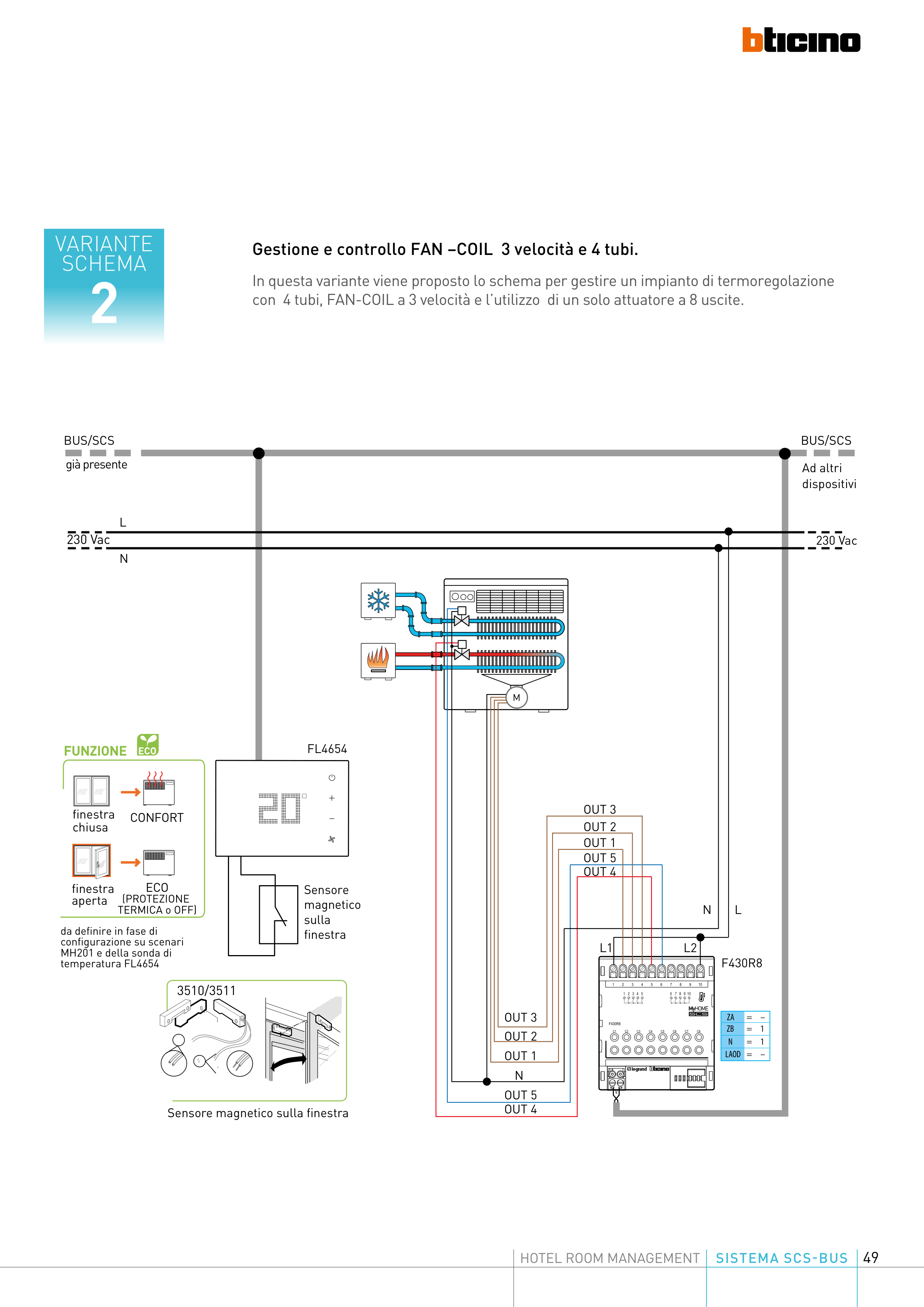

Gestione e controllo FAN –COIL 3 velocità e 4 tubi.
In questa variante viene proposto lo schema per gestire un impianto di termoregolazione
con 4 tubi, FAN-COIL a 3 velocità e l’utilizzo di un solo attuatore a 8 uscite.
M
230 Vac
finestra
aperta
finestra
chiusa
3510/3511
Sensore magnetico sulla finestra
OUT 3
OUT 2
OUT 1
OUT 5
OUT 4
OUT 3
OUT 2
OUT 1
N
OUT 5
OUT 4
L1
L2
N
L
230 Vac
F430R8
FL4654
BUS/SCS
BUS/SCS
L
N
Ad altri
dispositivi
ZA
= –
ZB
= 1
N
= 1
LAOD = –
I
CONFORT
Sensore
magnetico
sulla
finestra
già presente
FUNZIONE
da definire in fase di
configurazione su scenari
MH201 e della sonda di
temperatura FL4654
ECO
(PROTEZIONE
TERMICA o OFF)
