REGOLE GENERALI DI INSTALLAZIONE
FL4649
C1
C2
C3
C4
ART. F430/4
1
1
2
4 5
3
2
4
5
3
M
SCS
E49
PRI: 220 – 240 V~
185 – 175 mA
50/60 Hz
SCS: 27 Vdc
600 mA
230 V
50 Hz
L
N
IG
(MGT+DIFF)
MGT3
1
3
A1
A2
2
4
OUT 3
OUT 2
OUT 1
N
OUT 4
L1
N
L
230 Vac
L
N
FT1A2N230
230 Vac
25 A Max
MH201
C1
C2
C3
C4
ART. F411/4
1 2
4 5
3
Luce
cortesia
Allo Switch di piano
MH201
Gateway
E49
FL4653
FAN-COIL
3 velocità
2 Tubi -CAMERA-
F430/4
F411/4
Pulsante NO
chiamata
emergenza
bagno
Comando
RESET
chiamata
bagno
Porta
ingresso
C1
C2
C3
C4
ART. F411/4
1 2
4 5
3
F411/4
Luci
camera
bagno
Luci
camera
bagno
C1
C2
C3
C4
ART. F411/4
1 2
4 5
3
F411/4
F418
Dimmer
camera
L
N
F418
E
MGT2
B
D
L
L
L
L
G
Elettroserratura
porta camera
C
N1
N2
N1
N2
F428
S1
F428
I
L
NT4033
3510/3511
Energia per luci e prese,
attivatedalla presenza
in camera.
L1
N1
L1
N1
Trasformatore
F91/12/24
L
N
Trasformatore
F91/12/24
BUS/SCS
BUS/SCS
Sensore magnetico sulla finestra
da definire in fase
di configurazione
scenari su MH201 e
configurazione FL4653
3547
Campanello
fuoriporta
12-24 Vac/dc
max 1 A
MGT1
Energia per luci,
prese elettriche
e prese USB
sempre attive
C
FL4651
L4651M2
OFF
ON
(comfort)
FUNZIONE
finestra
aperta
finestra
chiusa
ECO
(PROTEZIONE
TERMICA o OFF)
Suoneria
allarme
BAGNO
Spia
allarme
BAGNO
F411U2

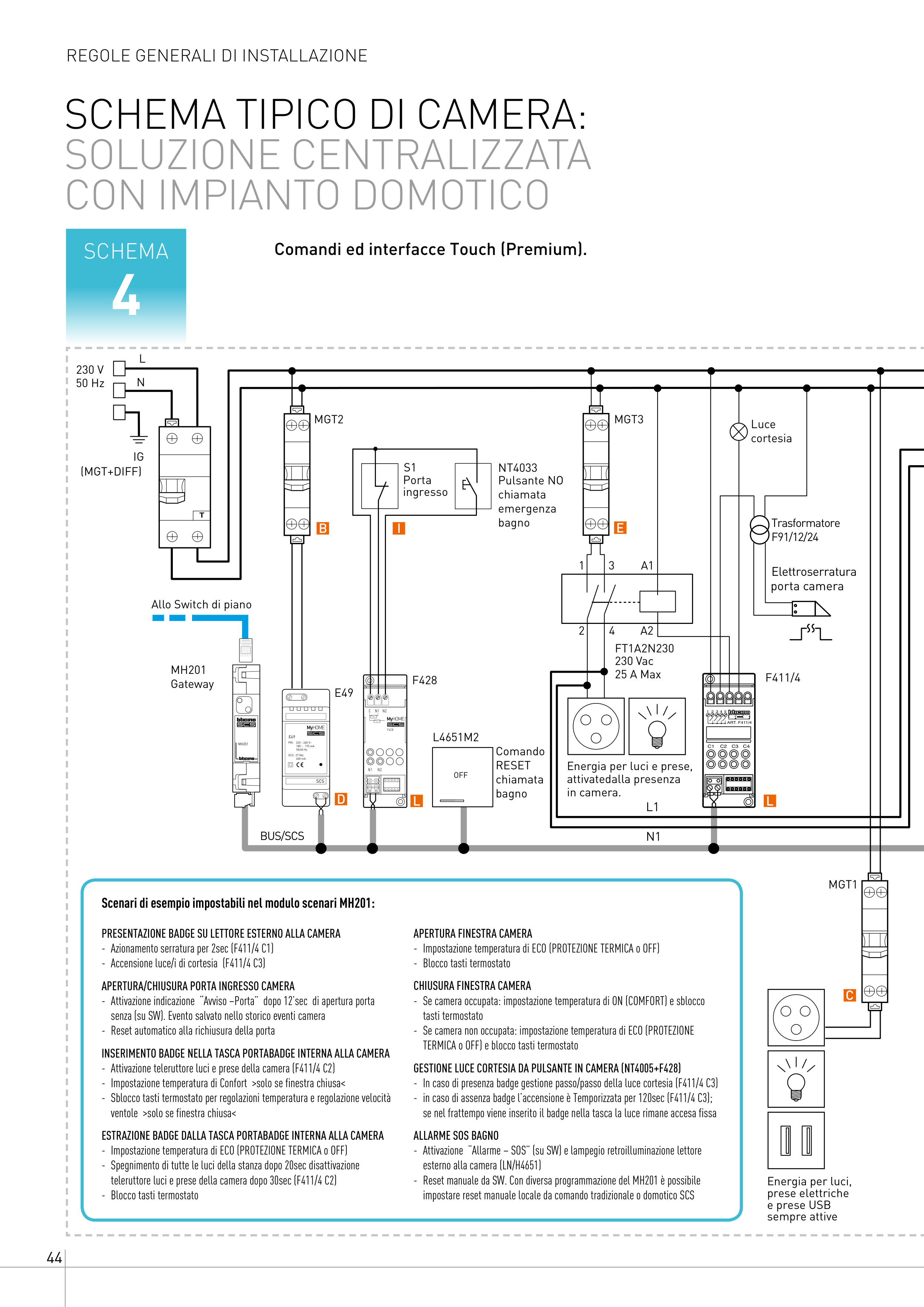

SCHEMA TIPICO DI CAMERA:
SOLUZIONE CENTRALIZZATA
CON IMPIANTO DOMOTICO
Comandi ed interfacce Touch (Premium).
SCHEMA
4
Scenari di esempio impostabili nel modulo scenari MH201:
PRESENTAZIONE BADGE SU LETTORE ESTERNO ALLA CAMERA
- Azionamento serratura per 2sec (F411/4 C1)
- Accensione luce/i di cortesia (F411/4 C3)
APERTURA/CHIUSURA PORTA INGRESSO CAMERA
- Attivazione indicazione “Avviso –Porta” dopo 12’sec di apertura porta
senza (su SW). Evento salvato nello storico eventi camera
- Reset automatico alla richiusura della porta
INSERIMENTO BADGE NELLA TASCA PORTABADGE INTERNA ALLA CAMERA
- Attivazione teleruttore luci e prese della camera (F411/4 C2)
- Impostazione temperatura di Confort >solo se finestra chiusa<
- Sblocco tasti termostato per regolazioni temperatura e regolazione velocità
ventole >solo se finestra chiusa<
ESTRAZIONE BADGE DALLA TASCA PORTABADGE INTERNA ALLA CAMERA
- Impostazione temperatura di ECO (PROTEZIONE TERMICA o OFF)
- Spegnimento di tutte le luci della stanza dopo 20sec disattivazione
teleruttore luci e prese della camera dopo 30sec (F411/4 C2)
- Blocco tasti termostato
APERTURA FINESTRA CAMERA
- Impostazione temperatura di ECO (PROTEZIONE TERMICA o OFF)
- Blocco tasti termostato
CHIUSURA FINESTRA CAMERA
- Se camera occupata: impostazione temperatura di ON (COMFORT) e sblocco
tasti termostato
- Se camera non occupata: impostazione temperatura di ECO (PROTEZIONE
TERMICA o OFF) e blocco tasti termostato
GESTIONE LUCE CORTESIA DA PULSANTE IN CAMERA (NT4005+F428)
- In caso di presenza badge gestione passo/passo della luce cortesia (F411/4 C3)
- in caso di assenza badge l’accensione è Temporizzata per 120sec (F411/4 C3);
se nel frattempo viene inserito il badge nella tasca la luce rimane accesa fissa
ALLARME SOS BAGNO
- Attivazione “Allarme – SOS” (su SW) e lampegio retroilluminazione lettore
esterno alla camera (LN/H4651)
- Reset manuale da SW. Con diversa programmazione del MH201 è possibile
impostare reset manuale locale da comando tradizionale o domotico SCS
