REGOLE GENERALI DI INSTALLAZIONE

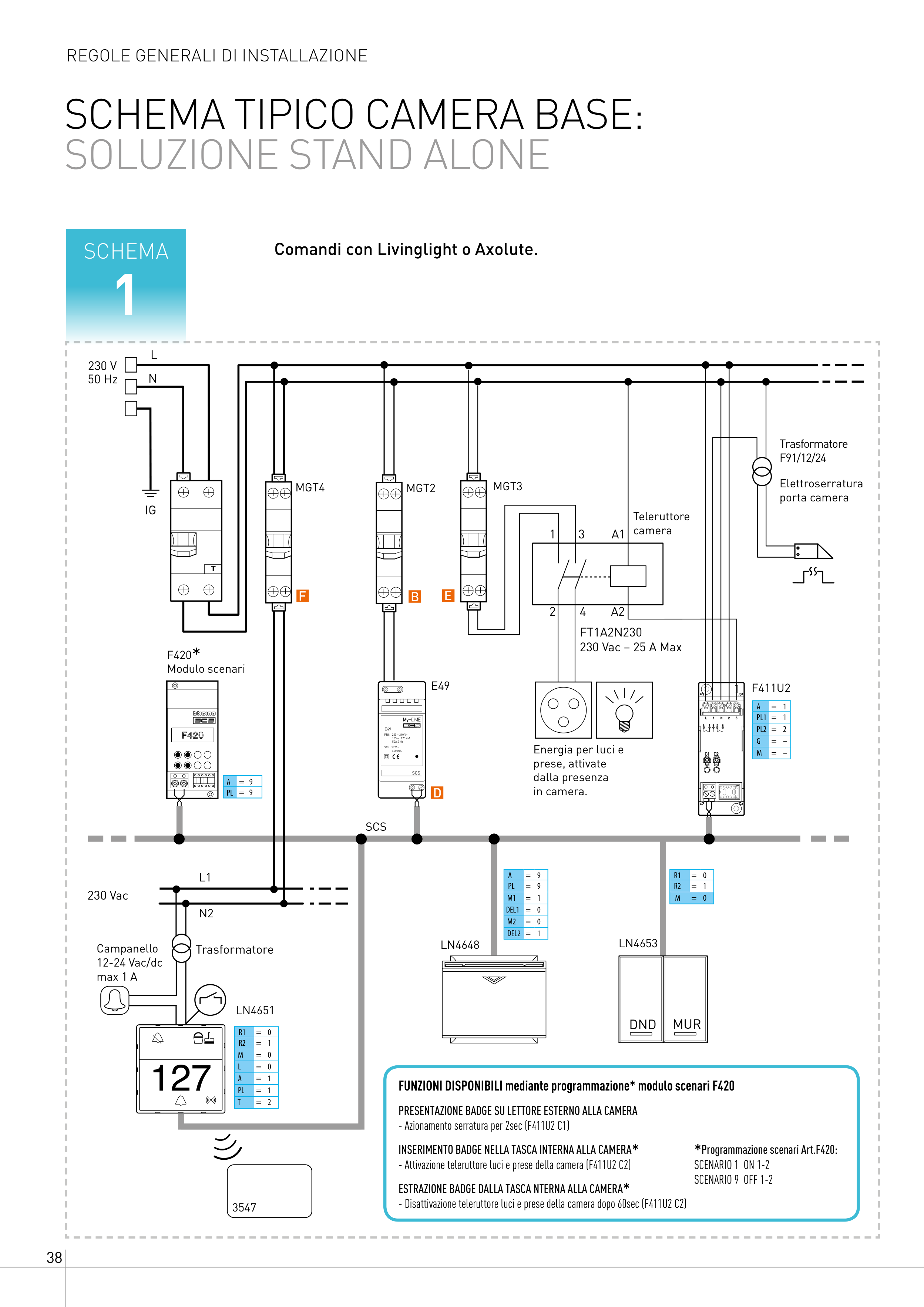

SCHEMA TIPICO CAMERA BASE:
SOLUZIONE STAND ALONE
DND
MUR
SCS
E49
PRI: 220 – 240 V~
185 – 175 mA
50/60 Hz
SCS: 27 Vdc
600 mA
LN4648
1
3
A1
A2
2
4
F411U2
FT1A2N230
230 Vac – 25 A Max
LN4651
F420*
Modulo scenari
E49
SCS
LN4653
230 V
50 Hz
L
N
IG
Teleruttore
camera
MGT4
F
230 Vac
Trasformatore
L1
N2
Campanello
12-24 Vac/dc
max 1 A
MGT2
B
Energia per luci e
prese, attivate
dalla presenza
in camera.
MGT3
E
D
Elettroserratura
porta camera
Trasformatore
F91/12/24
3547
R1
= 0
R2
= 1
M
= 0
L
= 0
A
= 1
PL
= 1
T
= 2
A
= 9
PL
= 9
M1
= 1
DEL1 = 0
M2
= 0
DEL2 = 1
R1
= 0
R2
= 1
M
= 0
A
= 1
PL1 = 1
PL2 = 2
G
= –
M
= –
= 9
= 9
A
PL
*Programmazione scenari Art.F420:
SCENARIO 1 ON 1-2
SCENARIO 9 OFF 1-2
FUNZIONI DISPONIBILI mediante programmazione* modulo scenari F420
PRESENTAZIONE BADGE SU LETTORE ESTERNO ALLA CAMERA
- Azionamento serratura per 2sec (F411U2 C1)
INSERIMENTO BADGE NELLA TASCA INTERNA ALLA CAMERA*
- Attivazione teleruttore luci e prese della camera (F411U2 C2)
ESTRAZIONE BADGE DALLA TASCA NTERNA ALLA CAMERA*
- Disattivazione teleruttore luci e prese della camera dopo 60sec (F411U2 C2)
Comandi con Livinglight o Axolute.
SCHEMA
