SISTEMA SCS-BUS
HOTEL ROOM MANAGEMENT
37
NOTE PER IL PROGETTISTA:
- I dispositivi elencati nella legenda fanno
riferimento alle serie Livinglight e ai
comandi Touch. Per tutte le altre finiture
fare riferimento alla sezione catalogo.
- I nuovi comandi Touch si configurano
solamente tramite il software di
configurazione.
All’interno della camera sono
presenti le seguenti funzioni:
Luce cortesia
Controllo porta ingresso aperta
Controllo porta frigo aperta
Controllo cassaforte aperta
Allarme bagno
Gli schemi presentati sono:
Schema di collegamento base
- stand alone
Schemi di collegamento evoluti
per impianti centralizzati e con
il software di supervisione
Sezione con le varianti
Articolo
Descrizione
LN4648
Tasca porta badge transponder
LN4651
Lettore di badge fuori porta e
indicatori
LN4652
Comando scenari a 8 tasti
LN4653
Comandi DND e MUR
LN4691
Termostato con display
MH201
IP modulo scenari
3477
Interfaccia contatti Basic
3511
Sensori magnetici
Articolo
Descrizione
E49
Alimentatore
F91/12/24
Trasformatore
F411U1
Attuatore a 1 relè in modulo DIN
F411U2
Attuatore a 2 relè in modulo DIN
F411/4
Attuatore a 4 relè in modulo DIN
F428
Interfaccia contatti in modulo DIN
F430R8
Attuatore per climatizzazione
F430/4
Attuatore a 4 relè in modulo DIN
per termoregolazione
FT1A2N230
Teleruttore di camera
Articolo
Descrizione
FL4650
indicatore fuori porta
FL4651
indicatore fuori porta + lettore
badge
FL4648
Tasca porta badge base
FL4649
Tasca porta badge evoluta
con riconoscimento badge
(programmati come staff o
ospiti).
FL4653
Controllo testaletto , termostato
con display + comando 4 scenari
FL4654
Sonda temperatura

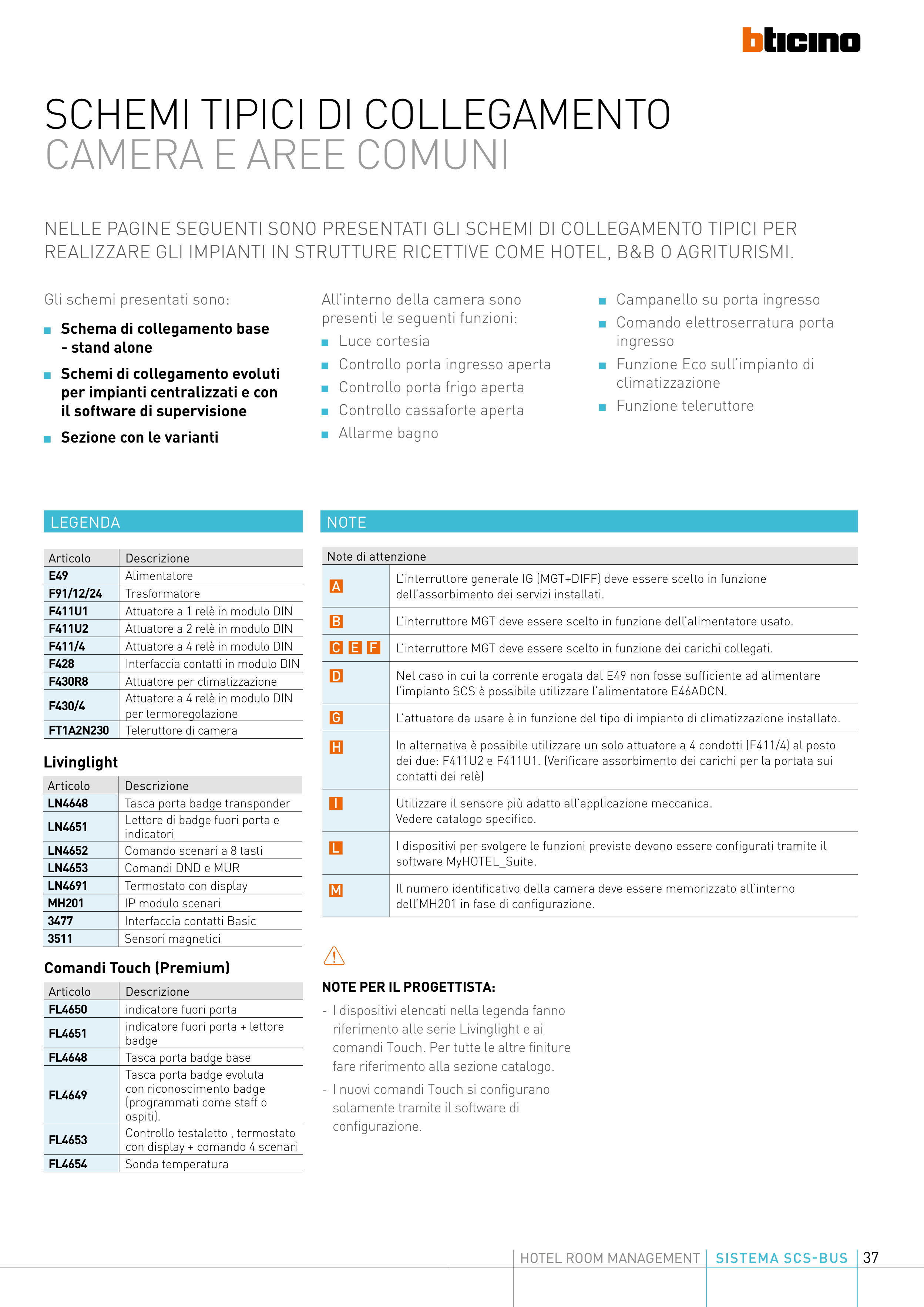

SCHEMI TIPICI DI COLLEGAMENTO
CAMERA E AREE COMUNI
NELLE PAGINE SEGUENTI SONO PRESENTATI GLI SCHEMI DI COLLEGAMENTO TIPICI PER
REALIZZARE GLI IMPIANTI IN STRUTTURE RICETTIVE COME HOTEL, B&B O AGRITURISMI.
LEGENDA
Note di attenzione
L’interruttore generale IG (MGT+DIFF) deve essere scelto in funzione
dell’assorbimento dei servizi installati.
L’interruttore MGT deve essere scelto in funzione dell’alimentatore usato.
L’interruttore MGT deve essere scelto in funzione dei carichi collegati.
Nel caso in cui la corrente erogata dal E49 non fosse sufficiente ad alimentare
l’impianto SCS è possibile utilizzare l’alimentatore E46ADCN.
L’attuatore da usare è in funzione del tipo di impianto di climatizzazione installato.
In alternativa è possibile utilizzare un solo attuatore a 4 condotti (F411/4) al posto
dei due: F411U2 e F411U1. (Verificare assorbimento dei carichi per la portata sui
contatti dei relè)
Utilizzare il sensore più adatto all’applicazione meccanica.
Vedere catalogo specifico.
I dispositivi per svolgere le funzioni previste devono essere configurati tramite il
software MyHOTEL_Suite.
Il numero identificativo della camera deve essere memorizzato all’interno
dell’MH201 in fase di configurazione.
A
B
D
G
H
I
L
M
C E F
NOTE
Livinglight
Comandi Touch (Premium)
Campanello su porta ingresso
Comando elettroserratura porta
ingresso
Funzione Eco sull’impianto di
climatizzazione
Funzione teleruttore
