REGOLE GENERALI DI INSTALLAZIONE
DC
MH201
MH201
MH201
MH201
MH201
MH201
PR I
1- 2
346020
PRI: 220 - 240V~
175-165mA
50/60Hz
1-2: 27Vdc
600mA
F458
MH201
MH201
MH201
MH201
MH201
MH201
346020
230 V
IP SERVER
Alimentazione
CAMERA 400
CAMERA 450
CAMERA 300
CAMERA 350
CAMERA 100
CAMERA 150
Hotel Rooms
VLAN BTicino/Legrand dedicata
Rete Ethernet
Switch layer 3
Switch layer 3
Switch layer 3
Switch layer 3
Layer 3 switch o Router
REGOLE SULL’INFRASTRUTTURA
DELLA RETE ETHERNET
NOTE PER GLI
AMMINISTRATORI DI RETE:
All’aumentare del numero
di stanze il protocollo UPnP
diventa inefficiente nelle sue
funzioni. Di conseguenza
l’amministratore di rete deve
accertarsi che sulla VLAN
BTicino/Legrand non siano
presenti servizi di DHCP/DNS,
che verranno forniti da F458.
Il numero massimo di stanze
supportate in questo schema
è 500.

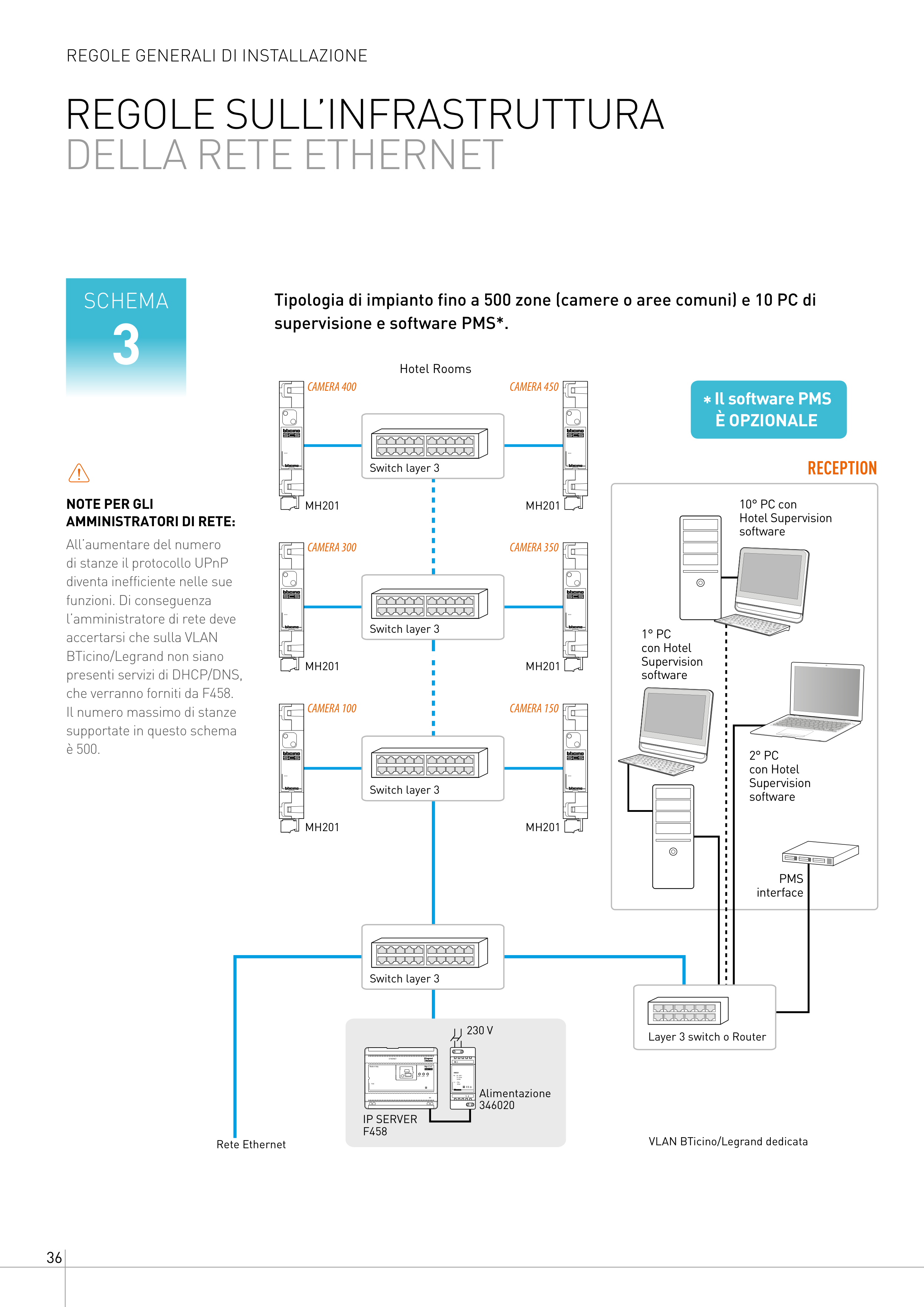

Tipologia di impianto fino a 500 zone (camere o aree comuni) e 10 PC di
supervisione e software PMS*.
SCHEMA
3
* Il software PMS
È OPZIONALE
RECEPTION
2° PC
con Hotel
Supervision
software
PMS
interface
1° PC
con Hotel
Supervision
software
10° PC con
Hotel Supervision
software
