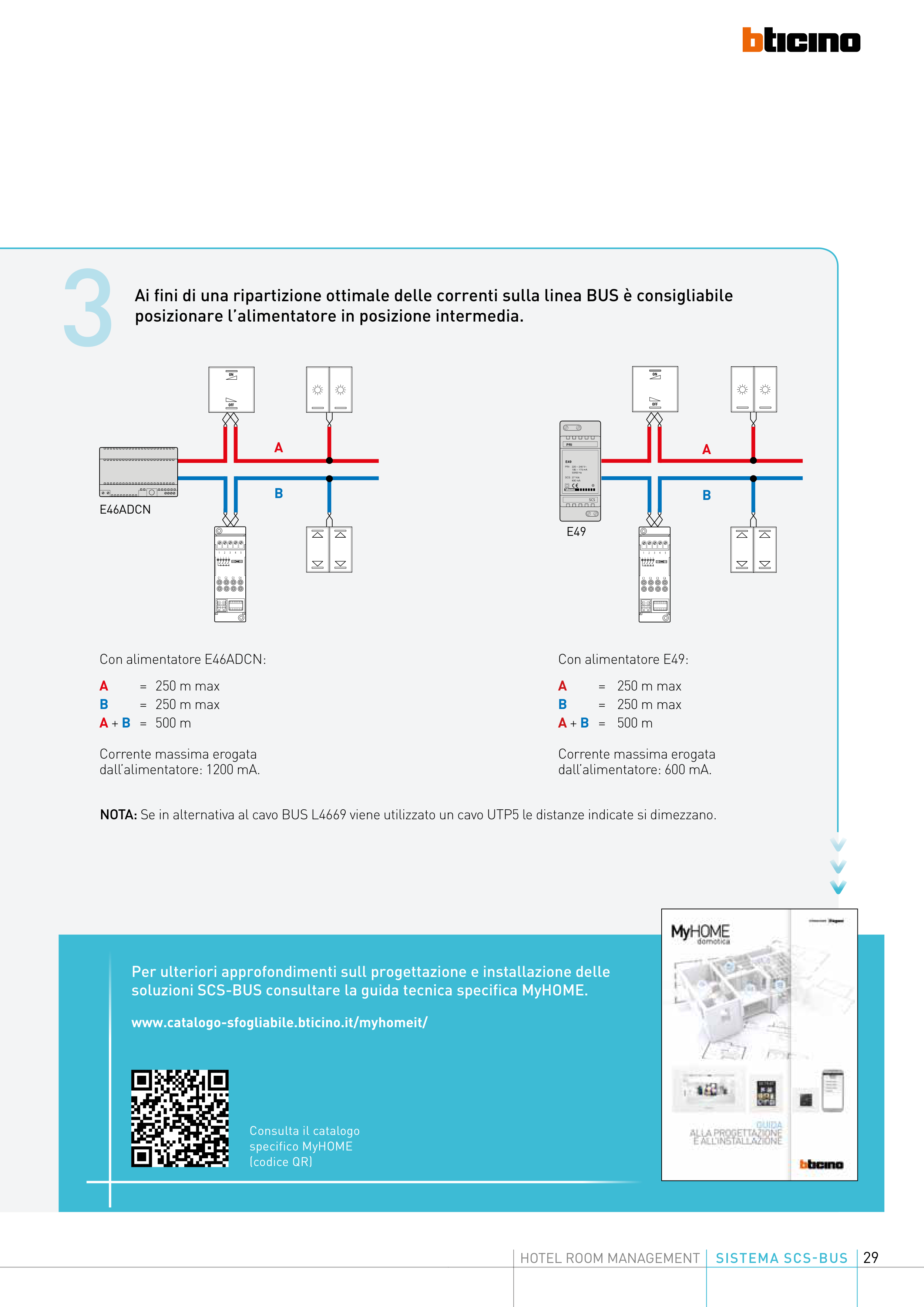

Ai fini di una ripartizione ottimale delle correnti sulla linea BUS è consigliabile
posizionare l’alimentatore in posizione intermedia.
NOTA: Se in alternativa al cavo BUS L4669 viene utilizzato un cavo UTP5 le distanze indicate si dimezzano.
Con alimentatore E46ADCN:
A
= 250 m max
B
= 250 m max
A + B = 500 m
Corrente massima erogata
dall’alimentatore: 1200 mA.
Con alimentatore E49:
A
= 250 m max
B
= 250 m max
A + B = 500 m
Corrente massima erogata
dall’alimentatore: 600 mA.
Per ulteriori approfondimenti sull progettazione e installazione delle
soluzioni SCS-BUS consultare la guida tecnica specifica MyHOME.
www.catalogo-sfogliabile.bticino.it/myhomeit/
