SISTEMA SCS-BUS
HOTEL ROOM MANAGEMENT
165
336904
Descrizione
Attraverso questo cavo vengono distribuite le alimentazioni ed i segnali di funzionamento
a tutti i dispositivi a BUS del sistema.
È costituito da una guaina esterna di colore bianco e due conduttori flessibili intrecciati tra
loro di sezione 0,50 mmq di colore marrone e marrone/bianco. Viene commercializzato
in matasse da 200 m.
-Il cavo è conforme al regolamento UE305/2011 relativo ai prodotti da costruzione (CPR).
-Il DOP relativo al cavo è disponibile sul sito www.bticino.com
Risulta quindi adatto per essere impiegato in:
- Aria libera all’interno di canaline , passerelle e tubazioni
- All’interno di opere murarie tramite adeguate tubazioni
- Interrato tramite adeguate tubazioni.
Norme, certificazioni, marchi
Normative di riferimento - il cavo è conforme alle prove descritte nelle normative:
EN50575, EN60811, EN50289, EN50290, EN60228, EN50265-2-1, EN50395, EN50396
come descritto nel documento IMQ CPT 062.
Marchi ottenuti :
Dati tecnici
Tensione di isolamento: 400 V
Interrabilità: SI (vedi note installative)
Colore guaina esterna: bianca (RAL 9010)
Diametro guaina esterna: 5,0 +/- 0,1 mm
Spessore guaina esterna: 0,7 mm
Materiale guaina esterna: PVC (RZ)
Numero conduttori interni: 2 conduttori flessibili intrecciati con guaina e non schermati
Colore conduttori interni: marrone – marrone/bianco
Spessore guaina conduttori interni: 0,40 mm
Diametro guaina conduttori interni: 1,70 mm
Materiale guaina conduttori interni: Polietilene LDPE
Materiale conduttori: rame rosso elettrolitico
Sezione conduttori: 0,50 mmq (16 x 0,20 mmq)
Temperatura di funzionamento: (-15) – (+70) °C
Classe di reazione al fuoco: Eca
Lunghezza matassa: 200 m
Note installative
Interrabilità del cavo
Il cavo BUS SCS 336904 può essere interrato (protetto da adeguate tubazioni),insieme
con altri cavi di segnalazione qualora le tensioni in gioco siano < 50 V.
È assolutamente vietato far transitare il cavo 336904 insieme con i cavi di energia, dove
le tensioni in gioco siano > 50 V. Il mancato rispetto delle norme installative autorizza
BTicino a declinare ogni responsabilità circa il funzionamento degli impianti realizzati.
Coabitazione con altri cavi
Sebbene il cavo bianco garantisca costruttivamente l’isolamento elettrico necessario
per coabitare con cavi di sistemi 400 V non è comunque garantita l’immunità ai disturbi
elettromagnetici che potrebbero accoppiarsi qualora il cavo medesimo venisse posato
nelle stesse tubazioni dove transitano i cavi energia.
Si consiglia vivamente di installare il cavo bianco BUS-SCS ed i cavi di alimentazione in
tubazioni diverse.
Le canaline, passerelle o tubazioni devono rispettare le richieste normative per la
specifica tipologia di installazione.
01/02/2018
ST-00000253 -c-IT

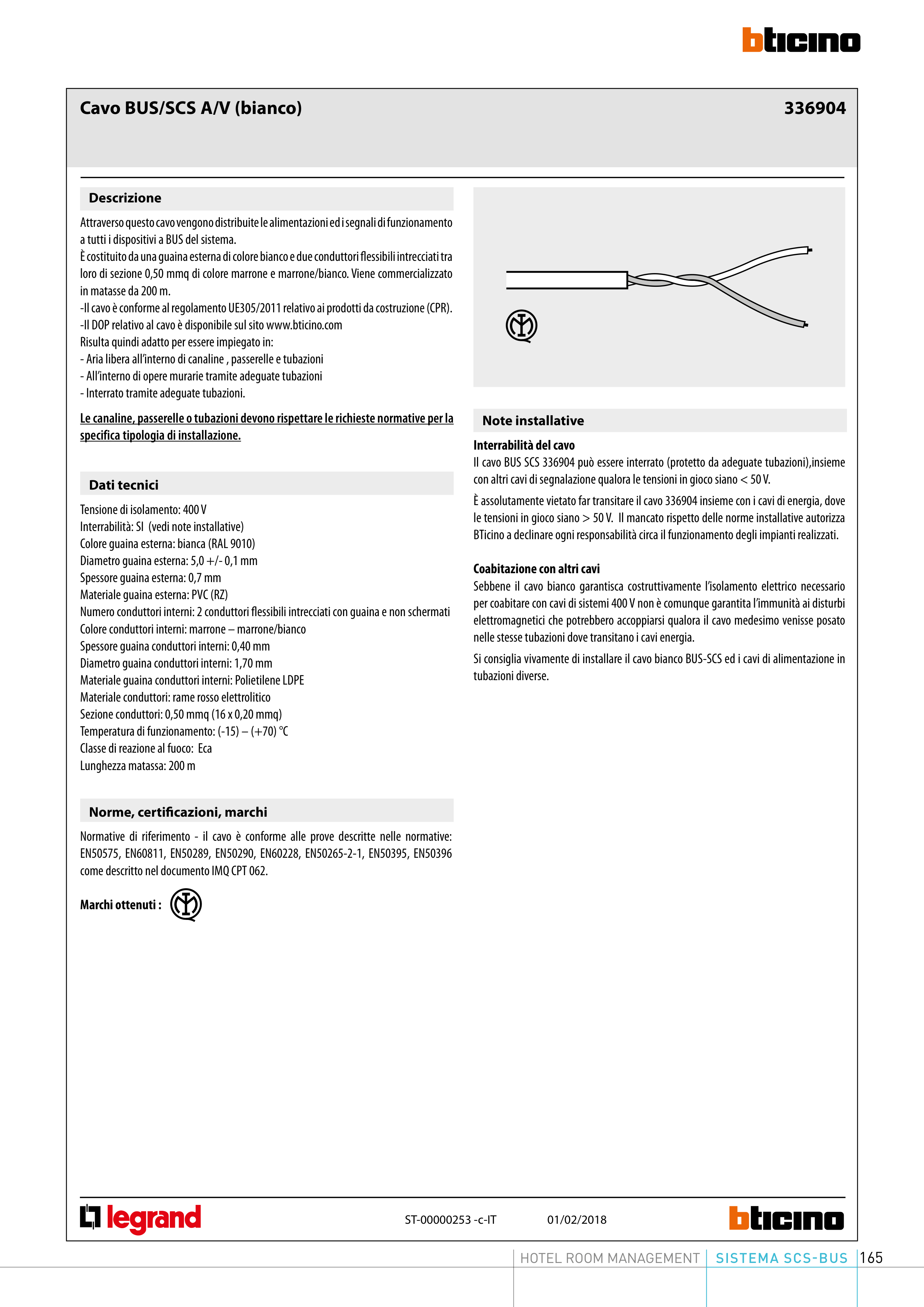

Cavo BUS/SCS A/V (bianco)
