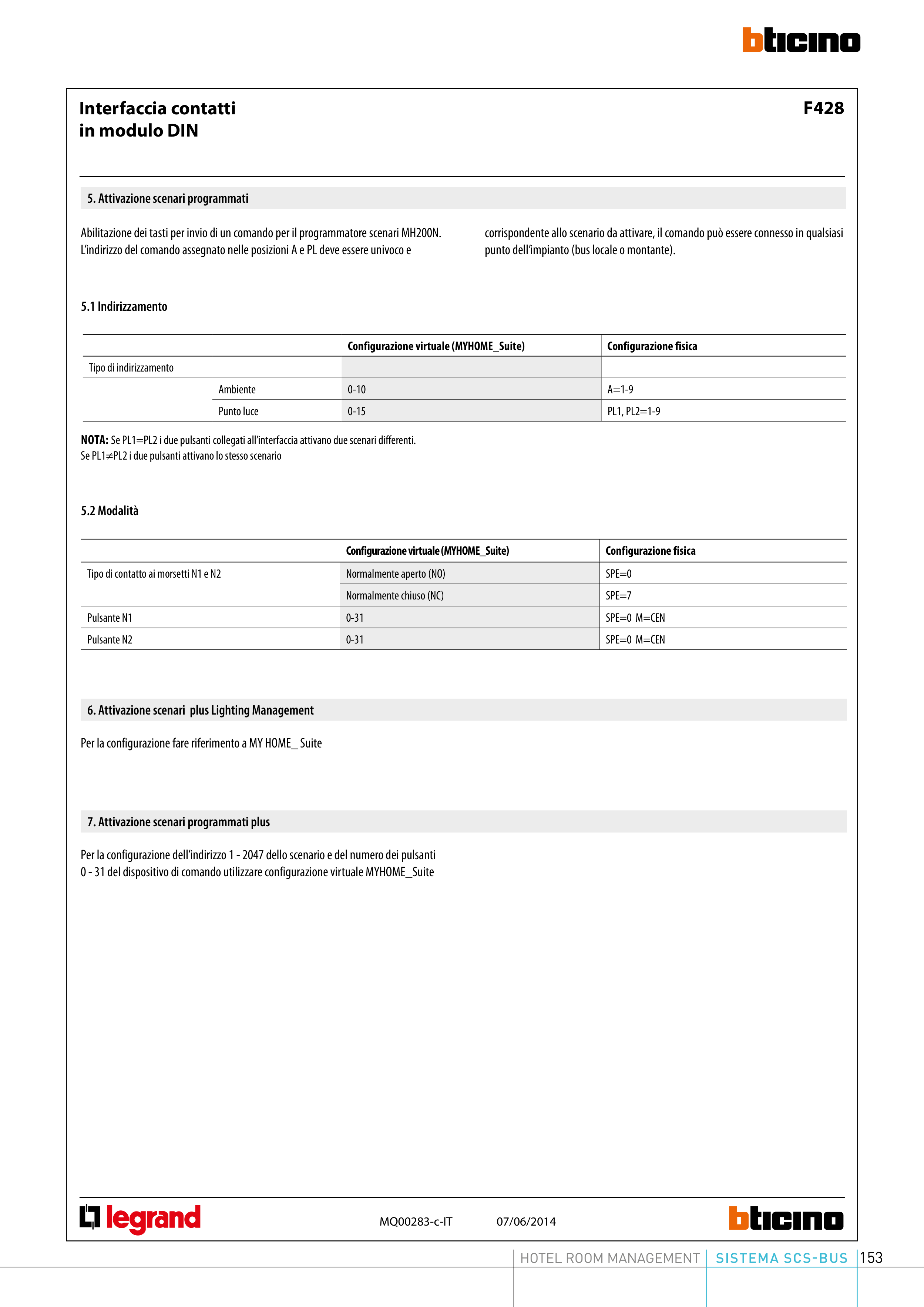

SISTEMA SCS-BUS
HOTEL ROOM MANAGEMENT
153
F428
Interfaccia contatti
in modulo DIN
M
Primo contatto PL1
Secondo contatto PL2
1
1
2
2
3
4
3
5
6
4
7
8
5
9
10
6
11
12
7
13
14
8
15
16
MQ00283-c-IT
07/06/2014
5. Attivazione scenari programmati
Configurazione virtuale (MYHOME_Suite)
Configurazione fisica
Tipo di contatto ai morsetti N1 e N2
Normalmente aperto (NO)
SPE=0
Normalmente chiuso (NC)
SPE=7
Pulsante N1
0-31
SPE=0 M=CEN
Pulsante N2
0-31
SPE=0 M=CEN
Configurazione virtuale (MYHOME_Suite)
Configurazione fisica
Tipo di indirizzamento
Ambiente
0-10
A=1-9
Punto luce
0-15
PL1, PL2=1-9
Abilitazione dei tasti per invio di un comando per il programmatore scenari MH200N.
L’indirizzo del comando assegnato nelle posizioni A e PL deve essere univoco e
corrispondente allo scenario da attivare, il comando può essere connesso in qualsiasi
punto dell’impianto (bus locale o montante).
5.1 Indirizzamento
5.2 Modalità
6. Attivazione scenari plus Lighting Management
Per la configurazione fare riferimento a MY HOME_ Suite
7. Attivazione scenari programmati plus
Per la configurazione dell’indirizzo 1 - 2047 dello scenario e del numero dei pulsanti
0 - 31 del dispositivo di comando utilizzare configurazione virtuale MYHOME_Suite
NOTA: Se PL1=PL2 i due pulsanti collegati all’interfaccia attivano due scenari differenti.
Se PL1≠PL2 i due pulsanti attivano lo stesso scenario
