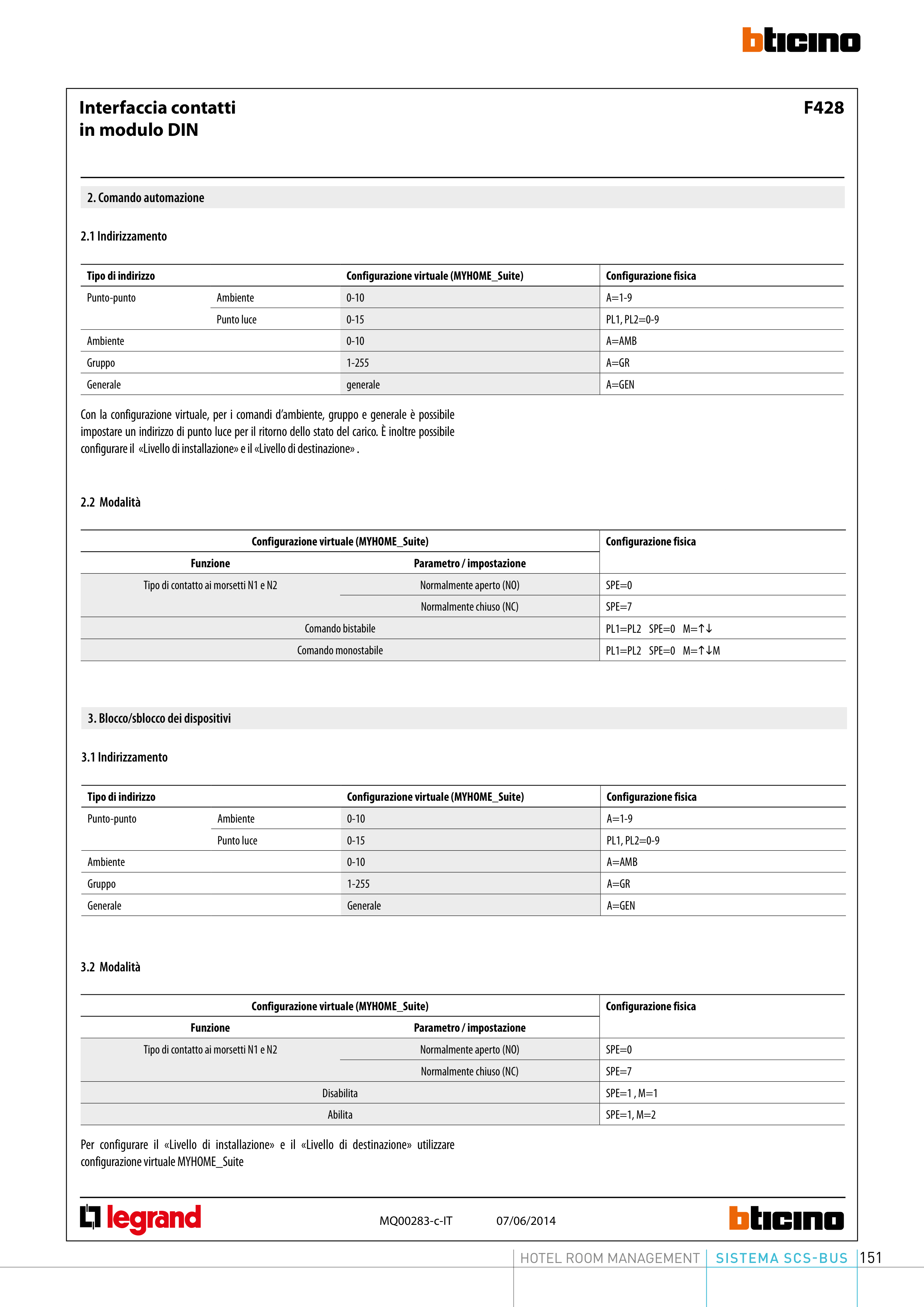

F428
Interfaccia contatti
in modulo DIN
MQ00283-c-IT
07/06/2014
2. Comando automazione
2.1 Indirizzamento
Tipo di indirizzo
Configurazione virtuale (MYHOME_Suite)
Configurazione fisica
Punto-punto
Ambiente
0-10
A=1-9
Punto luce
0-15
PL1, PL2=0-9
Ambiente
0-10
A=AMB
Gruppo
1-255
A=GR
Generale
generale
A=GEN
mancano in XLS
2.2 Modalità
Configurazione virtuale (MYHOME_Suite)
Configurazione fisica
Funzione
Parametro / impostazione
Tipo di contatto ai morsetti N1 e N2
Normalmente aperto (NO)
SPE=0
Normalmente chiuso (NC)
SPE=7
Comando bistabile
PL1=PL2 SPE=0 M=
Comando monostabile
PL1=PL2 SPE=0 M=M
Con la configurazione virtuale, per i comandi d’ambiente, gruppo e generale è possibile
impostare un indirizzo di punto luce per il ritorno dello stato del carico. È inoltre possibile
configurare il «Livello di installazione» e il «Livello di destinazione» .
3. Blocco/sblocco dei dispositivi
3.1 Indirizzamento
Tipo di indirizzo
Configurazione virtuale (MYHOME_Suite)
Configurazione fisica
Punto-punto
Ambiente
0-10
A=1-9
Punto luce
0-15
PL1, PL2=0-9
Ambiente
0-10
A=AMB
Gruppo
1-255
A=GR
Generale
Generale
A=GEN
3.2 Modalità
Configurazione virtuale (MYHOME_Suite)
Configurazione fisica
Funzione
Parametro / impostazione
Tipo di contatto ai morsetti N1 e N2
Normalmente aperto (NO)
SPE=0
Normalmente chiuso (NC)
SPE=7
Disabilita
SPE=1 , M=1
Abilita
SPE=1, M=2
Per configurare il «Livello di installazione» e il «Livello di destinazione» utilizzare
configurazione virtuale MYHOME_Suite
