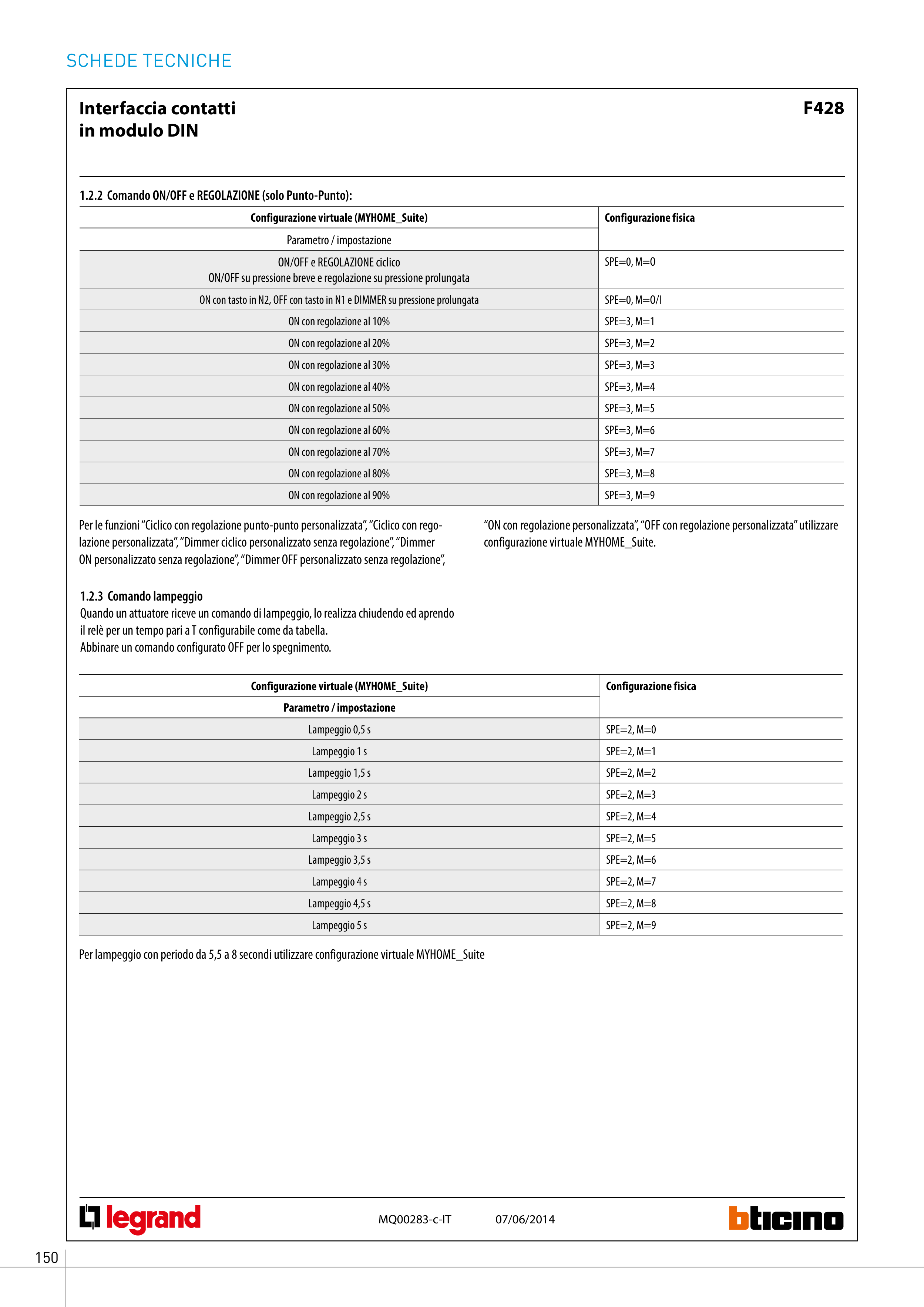

SCHEDE TECNICHE
150
F428
Interfaccia contatti
in modulo DIN
MQ00283-c-IT
07/06/2014
1.2.2 Comando ON/OFF e REGOLAZIONE (solo Punto-Punto):
Configurazione virtuale (MYHOME_Suite)
Configurazione fisica
Parametro / impostazione
ON/OFF e REGOLAZIONE ciclico
ON/OFF su pressione breve e regolazione su pressione prolungata
SPE=0, M=O
ON con tasto in N2, OFF con tasto in N1 e DIMMER su pressione prolungata
SPE=0, M=O/I
ON con regolazione al 10%
SPE=3, M=1
ON con regolazione al 20%
SPE=3, M=2
ON con regolazione al 30%
SPE=3, M=3
ON con regolazione al 40%
SPE=3, M=4
ON con regolazione al 50%
SPE=3, M=5
ON con regolazione al 60%
SPE=3, M=6
ON con regolazione al 70%
SPE=3, M=7
ON con regolazione al 80%
SPE=3, M=8
ON con regolazione al 90%
SPE=3, M=9
1.2.3 Comando lampeggio
Quando un attuatore riceve un comando di lampeggio, lo realizza chiudendo ed aprendo
il relè per un tempo pari a T configurabile come da tabella.
Abbinare un comando configurato OFF per lo spegnimento.
Configurazione virtuale (MYHOME_Suite)
Configurazione fisica
Parametro / impostazione
Lampeggio 0,5 s
SPE=2, M=0
Lampeggio 1 s
SPE=2, M=1
Lampeggio 1,5 s
SPE=2, M=2
Lampeggio 2 s
SPE=2, M=3
Lampeggio 2,5 s
SPE=2, M=4
Lampeggio 3 s
SPE=2, M=5
Lampeggio 3,5 s
SPE=2, M=6
Lampeggio 4 s
SPE=2, M=7
Lampeggio 4,5 s
SPE=2, M=8
Lampeggio 5 s
SPE=2, M=9
Per lampeggio con periodo da 5,5 a 8 secondi utilizzare configurazione virtuale MYHOME_Suite
Per le funzioni “Ciclico con regolazione punto-punto personalizzata”, “Ciclico con rego-
lazione personalizzata”, “Dimmer ciclico personalizzato senza regolazione”, “Dimmer
ON personalizzato senza regolazione”, “Dimmer OFF personalizzato senza regolazione”,
“ON con regolazione personalizzata”, “OFF con regolazione personalizzata” utilizzare
configurazione virtuale MYHOME_Suite.
