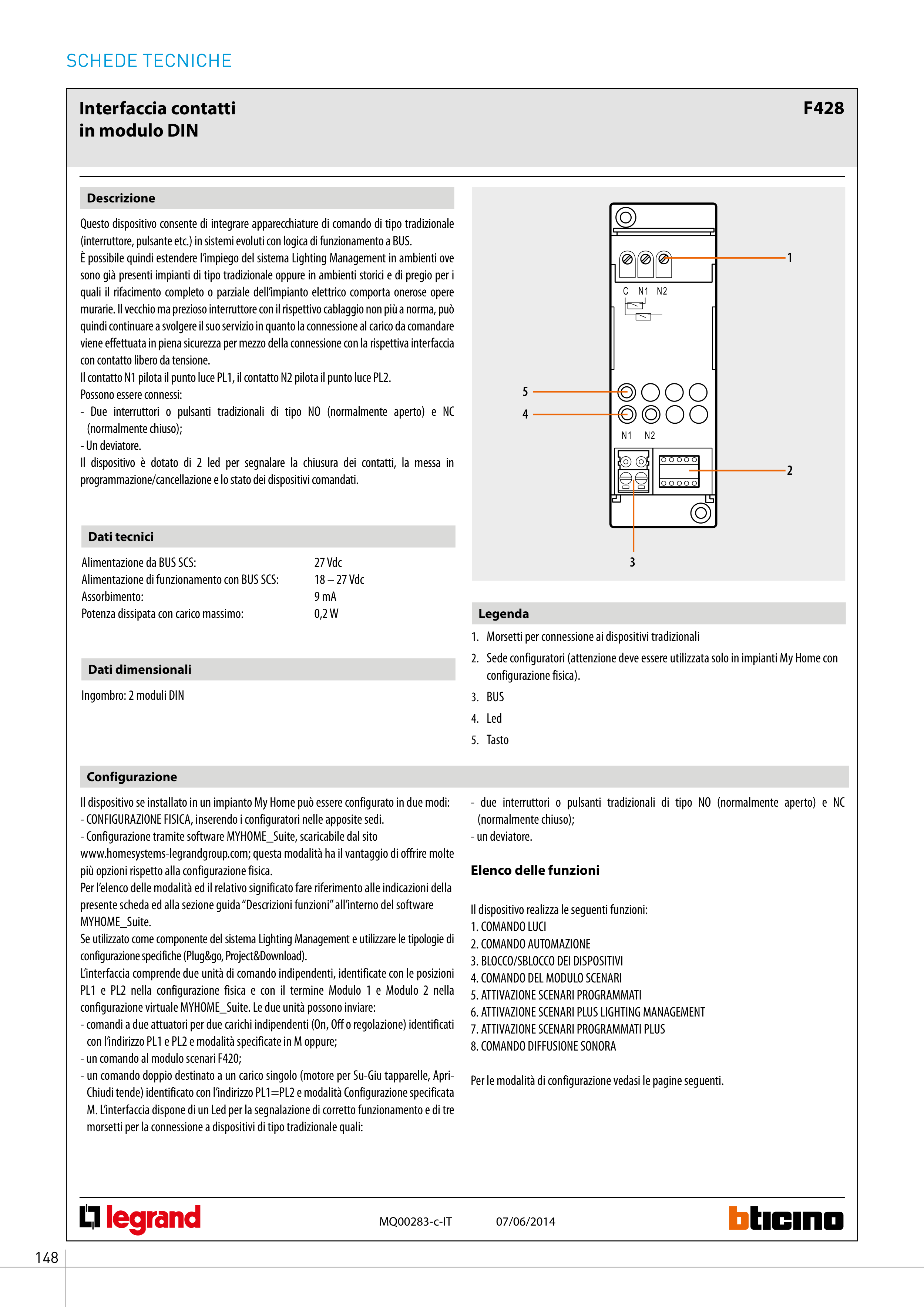

SCHEDE TECNICHE
148
F428
Interfaccia contatti
in modulo DIN
C
N1
N2
N1
N2
5
4
2
1
3
Descrizione
Questo dispositivo consente di integrare apparecchiature di comando di tipo tradizionale
(interruttore, pulsante etc.) in sistemi evoluti con logica di funzionamento a BUS.
È possibile quindi estendere l’impiego del sistema Lighting Management in ambienti ove
sono già presenti impianti di tipo tradizionale oppure in ambienti storici e di pregio per i
quali il rifacimento completo o parziale dell’impianto elettrico comporta onerose opere
murarie. Il vecchio ma prezioso interruttore con il rispettivo cablaggio non più a norma, può
quindi continuare a svolgere il suo servizio in quanto la connessione al carico da comandare
viene effettuata in piena sicurezza per mezzo della connessione con la rispettiva interfaccia
con contatto libero da tensione.
Il contatto N1 pilota il punto luce PL1, il contatto N2 pilota il punto luce PL2.
Possono essere connessi:
- Due interruttori o pulsanti tradizionali di tipo NO (normalmente aperto) e NC
(normalmente chiuso);
- Un deviatore.
Il dispositivo è dotato di 2 led per segnalare la chiusura dei contatti, la messa in
programmazione/cancellazione e lo stato dei dispositivi comandati.
Dati tecnici
Alimentazione da BUS SCS:
27 Vdc
Alimentazione di funzionamento con BUS SCS:
18 – 27 Vdc
Assorbimento:
9 mA
Potenza dissipata con carico massimo:
0,2 W
Dati dimensionali
Ingombro: 2 moduli DIN
Legenda
1. Morsetti per connessione ai dispositivi tradizionali
2. Sede configuratori (attenzione deve essere utilizzata solo in impianti My Home con
configurazione fisica).
3. BUS
4. Led
5. Tasto
MQ00283-c-IT
07/06/2014
Il dispositivo se installato in un impianto My Home può essere configurato in due modi:
- CONFIGURAZIONE FISICA, inserendo i configuratori nelle apposite sedi.
- Configurazione tramite software MYHOME_Suite, scaricabile dal sito
www.homesystems-legrandgroup.com; questa modalità ha il vantaggio di offrire molte
più opzioni rispetto alla configurazione fisica.
Per l’elenco delle modalità ed il relativo significato fare riferimento alle indicazioni della
presente scheda ed alla sezione guida “Descrizioni funzioni” all’interno del software
MYHOME_Suite.
Se utilizzato come componente del sistema Lighting Management e utilizzare le tipologie di
configurazione specifiche (Plug&go, Project&Download).
L’interfaccia comprende due unità di comando indipendenti, identificate con le posizioni
PL1 e PL2 nella configurazione fisica e con il termine Modulo 1 e Modulo 2 nella
configurazione virtuale MYHOME_Suite. Le due unità possono inviare:
- comandi a due attuatori per due carichi indipendenti (On, Off o regolazione) identificati
con l’indirizzo PL1 e PL2 e modalità specificate in M oppure;
- un comando al modulo scenari F420;
- un comando doppio destinato a un carico singolo (motore per Su-Giu tapparelle, Apri-
Chiudi tende) identificato con l’indirizzo PL1=PL2 e modalità Configurazione specificata
M. L’interfaccia dispone di un Led per la segnalazione di corretto funzionamento e di tre
morsetti per la connessione a dispositivi di tipo tradizionale quali:
Configurazione
- due interruttori o pulsanti tradizionali di tipo NO (normalmente aperto) e NC
(normalmente chiuso);
- un deviatore.
Elenco delle funzioni
Il dispositivo realizza le seguenti funzioni:
1. COMANDO LUCI
2. COMANDO AUTOMAZIONE
3. BLOCCO/SBLOCCO DEI DISPOSITIVI
4. COMANDO DEL MODULO SCENARI
5. ATTIVAZIONE SCENARI PROGRAMMATI
6. ATTIVAZIONE SCENARI PLUS LIGHTING MANAGEMENT
7. ATTIVAZIONE SCENARI PROGRAMMATI PLUS
8. COMANDO DIFFUSIONE SONORA
Per le modalità di configurazione vedasi le pagine seguenti.
