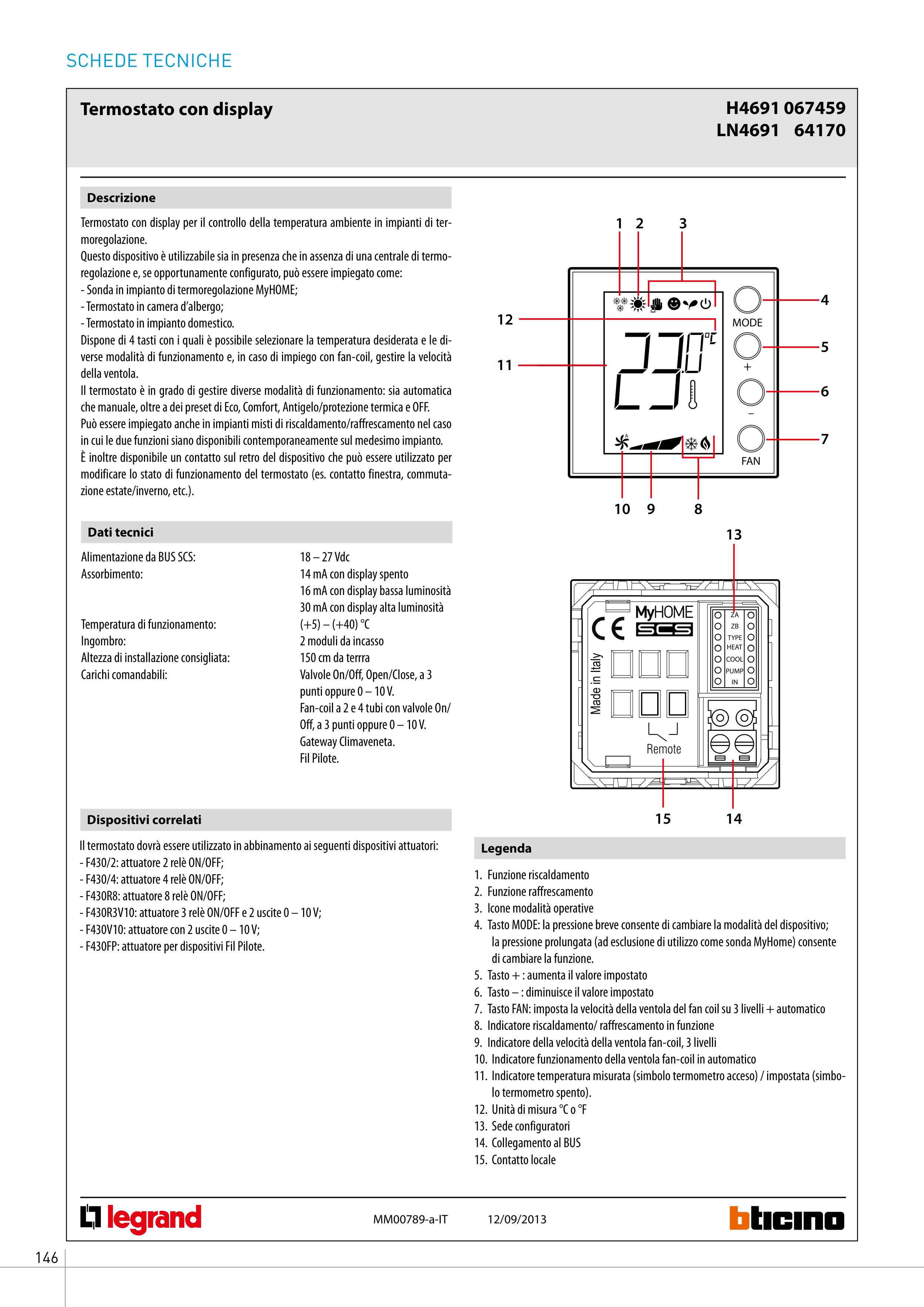

SCHEDE TECNICHE
146
MM00789-a-
13
14
15
7
4
5
6
3
10
11
12
9
1 2
8
MODE
+
–
FAN
H4691
LN4691
067459
64170
Termostato con display per il controllo della temperatura ambiente in impianti di ter-
moregolazione.
Questo dispositivo è utilizzabile sia in presenza che in assenza di una centrale di termo-
regolazione e, se opportunamente configurato, può essere impiegato come:
- Sonda in impianto di termoregolazione MyHOME;
- Termostato in camera d’albergo;
- Termostato in impianto domestico.
Dispone di 4 tasti con i quali è possibile selezionare la temperatura desiderata e le di-
verse modalità di funzionamento e, in caso di impiego con fan-coil, gestire la velocità
della ventola.
Il termostato è in grado di gestire diverse modalità di funzionamento: sia automatica
che manuale, oltre a dei preset di Eco, Comfort, Antigelo/protezione termica e OFF.
Può essere impiegato anche in impianti misti di riscaldamento/raffrescamento nel caso
in cui le due funzioni siano disponibili contemporaneamente sul medesimo impianto.
È inoltre disponibile un contatto sul retro del dispositivo che può essere utilizzato per
modificare lo stato di funzionamento del termostato (es. contatto finestra, commuta-
zione estate/inverno, etc.).
Descrizione
Alimentazione da BUS SCS:
18 – 27 Vdc
Assorbimento:
14 mA con display spento
16 mA con display bassa luminosità
30 mA con display alta luminosità
Temperatura di funzionamento:
(+5) – (+40) °C
Ingombro:
2 moduli da incasso
Altezza di installazione consigliata:
150 cm da terrra
Carichi comandabili:
Valvole On/Off, Open/Close, a 3
punti oppure 0 – 10 V.
Fan-coil a 2 e 4 tubi con valvole On/
Off, a 3 punti oppure 0 – 10 V.
Gateway Climaveneta.
Fil Pilote.
Dati tecnici
Dispositivi correlati
IT
Il termostato dovrà essere utilizzato in abbinamento ai seguenti dispositivi attuatori:
- F430/2: attuatore 2 relè ON/OFF;
- F430/4: attuatore 4 relè ON/OFF;
- F430R8: attuatore 8 relè ON/OFF;
- F430R3V10: attuatore 3 relè ON/OFF e 2 uscite 0 – 10 V;
- F430V10: attuatore con 2 uscite 0 – 10 V;
- F430FP: attuatore per dispositivi Fil Pilote.
Legenda
1. Funzione riscaldamento
2. Funzione raffrescamento
3. Icone modalità operative
4. Tasto MODE: la pressione breve consente di cambiare la modalità del dispositivo;
la pressione prolungata (ad esclusione di utilizzo come sonda MyHome) consente
di cambiare la funzione.
5. Tasto + : aumenta il valore impostato
6. Tasto – : diminuisce il valore impostato
7. Tasto FAN: imposta la velocità della ventola del fan coil su 3 livelli + automatico
8. Indicatore riscaldamento/ raffrescamento in funzione
9. Indicatore della velocità della ventola fan-coil, 3 livelli
10. Indicatore funzionamento della ventola fan-coil in automatico
11. Indicatore temperatura misurata (simbolo termometro acceso) / impostata (simbo-
lo termometro spento).
12. Unità di misura °C o °F
13. Sede configuratori
14. Collegamento al BUS
15. Contatto locale
Termostato con display
12/09/2013
