SISTEMA SCS-BUS
HOTEL ROOM MANAGEMENT
145
F458
IP server
BUS-SCS
15/01/2015
MM00857-a-IT
DC
MH201
MH201
MH201
MH201
MH201
MH201
PR I
1- 2
346020
PRI: 220 - 240V~
175-165mA
50/60Hz
1-2: 27Vdc
600mA
F458
MH201
MH201
MH201
MH201
MH201
MH201
346020
230 V

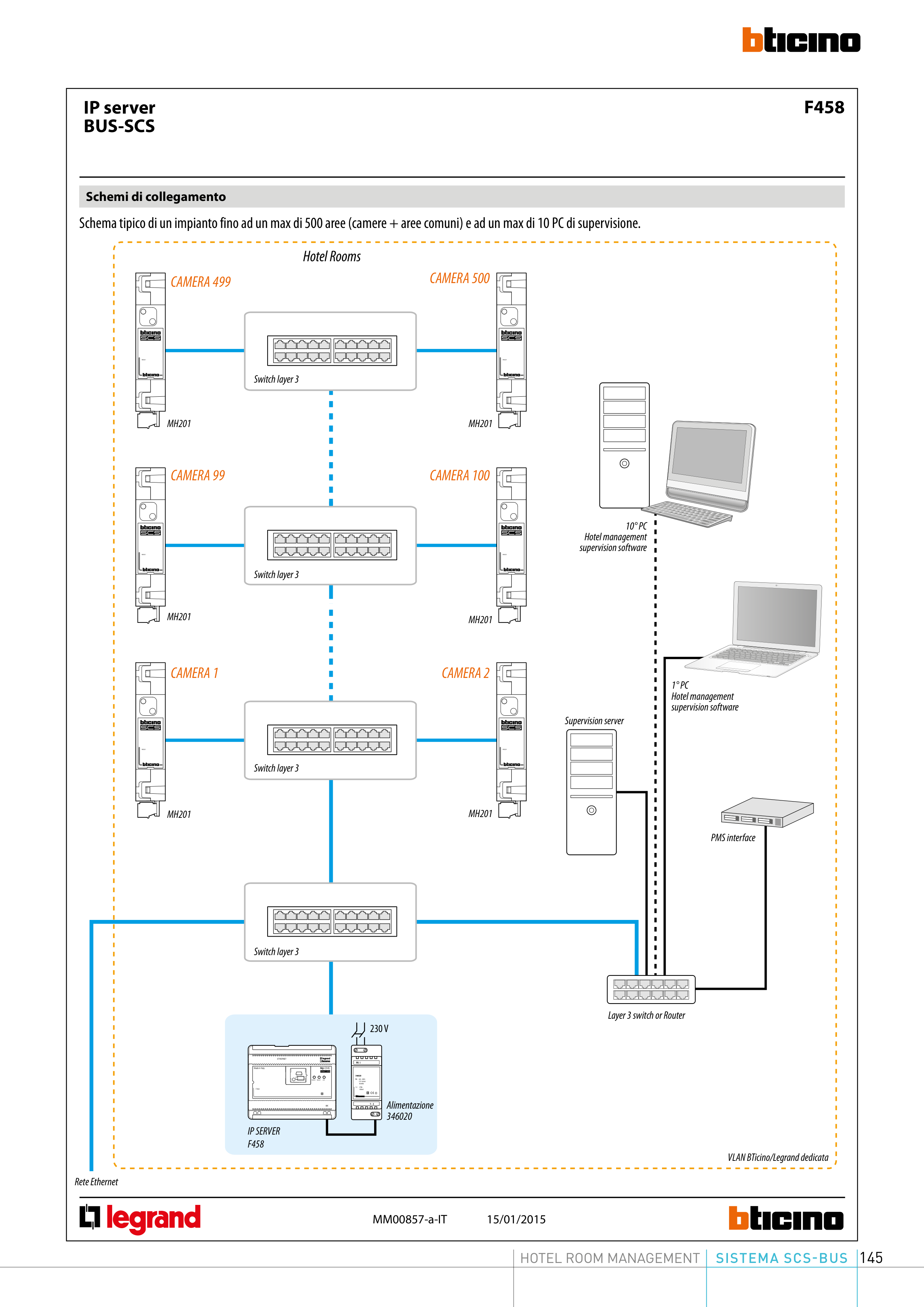

Schemi di collegamento
Schema tipico di un impianto fino ad un max di 500 aree (camere + aree comuni) e ad un max di 10 PC di supervisione.
10° PC
Hotel management
supervision software
1° PC
Hotel management
supervision software
Layer 3 switch or Router
Supervision server
PMS interface
IP SERVER
Alimentazione
CAMERA 499
CAMERA 500
CAMERA 99
CAMERA 100
CAMERA 1
CAMERA 2
Hotel Rooms
VLAN BTicino/Legrand dedicata
Rete Ethernet
Switch layer 3
Switch layer 3
Switch layer 3
Switch layer 3
