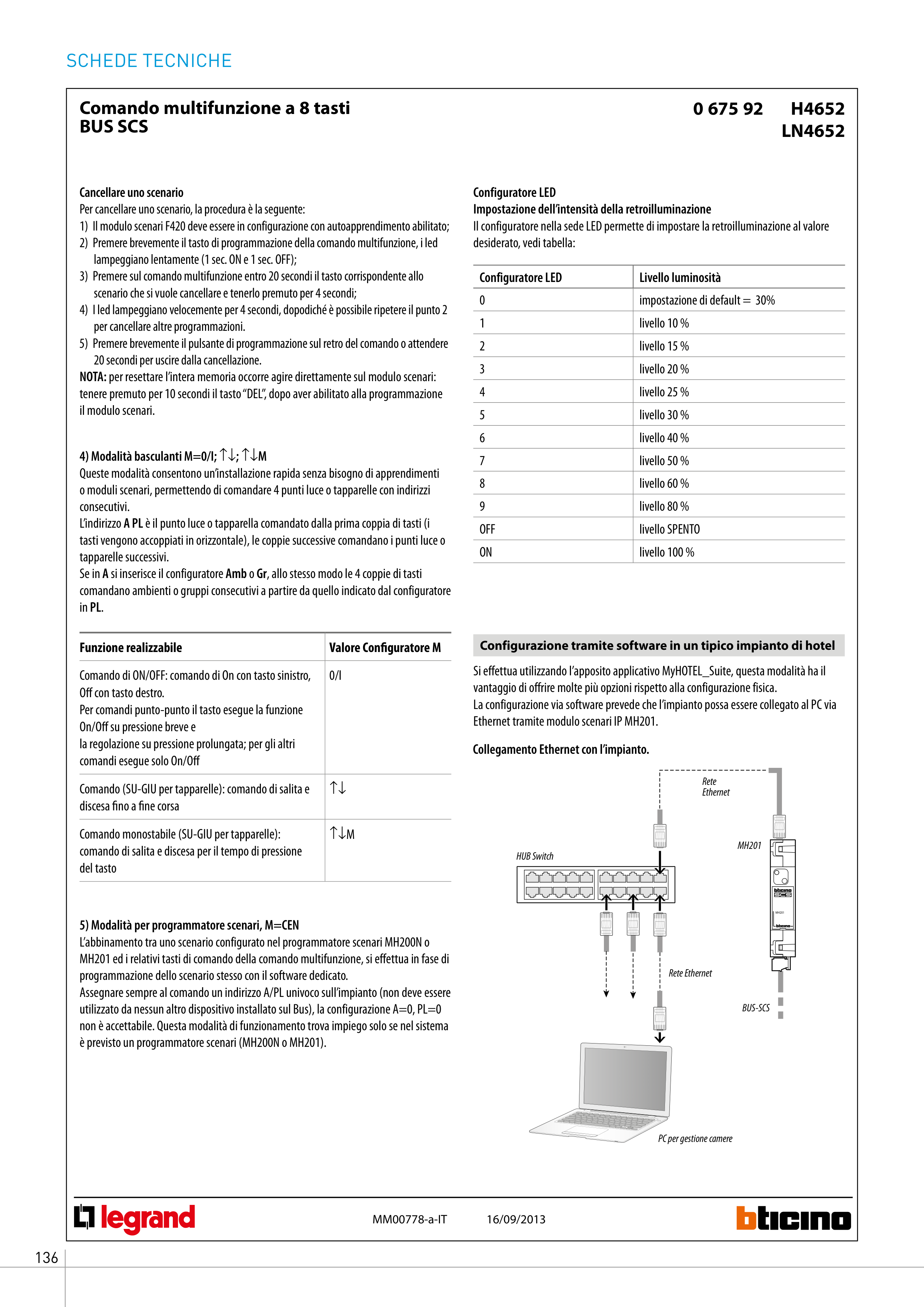

Comando multifunzione a 8 tasti
BUS SCS
IT
Cancellare uno scenario
Per cancellare uno scenario, la procedura è la seguente:
1) Il modulo scenari F420 deve essere in configurazione con autoapprendimento abilitato;
2) Premere brevemente il tasto di programmazione della comando multifunzione, i led
lampeggiano lentamente (1 sec. ON e 1 sec. OFF);
3) Premere sul comando multifunzione entro 20 secondi il tasto corrispondente allo
scenario che si vuole cancellare e tenerlo premuto per 4 secondi;
4) I led lampeggiano velocemente per 4 secondi, dopodiché è possibile ripetere il punto 2
per cancellare altre programmazioni.
5) Premere brevemente il pulsante di programmazione sul retro del comando o attendere
20 secondi per uscire dalla cancellazione.
NOTA: per resettare l’intera memoria occorre agire direttamente sul modulo scenari:
tenere premuto per 10 secondi il tasto “DEL”, dopo aver abilitato alla programmazione
il modulo scenari.
4) Modalità basculanti M=0/I; ↑↓; ↑↓M
Queste modalità consentono un’installazione rapida senza bisogno di apprendimenti
o moduli scenari, permettendo di comandare 4 punti luce o tapparelle con indirizzi
consecutivi.
L’indirizzo A PL è il punto luce o tapparella comandato dalla prima coppia di tasti (i
tasti vengono accoppiati in orizzontale), le coppie successive comandano i punti luce o
tapparelle successivi.
Se in A si inserisce il configuratore Amb o Gr, allo stesso modo le 4 coppie di tasti
comandano ambienti o gruppi consecutivi a partire da quello indicato dal configuratore
in PL.
5) Modalità per programmatore scenari, M=CEN
L’abbinamento tra uno scenario configurato nel programmatore scenari MH200N o
MH201 ed i relativi tasti di comando della comando multifunzione, si effettua in fase di
programmazione dello scenario stesso con il software dedicato.
Assegnare sempre al comando un indirizzo A/PL univoco sull’impianto (non deve essere
utilizzato da nessun altro dispositivo installato sul Bus), la configurazione A=0, PL=0
non è accettabile. Questa modalità di funzionamento trova impiego solo se nel sistema
è previsto un programmatore scenari (MH200N o MH201).
Funzione realizzabile
Valore Configuratore M
Comando di ON/OFF: comando di On con tasto sinistro,
Off con tasto destro.
Per comandi punto-punto il tasto esegue la funzione
On/Off su pressione breve e
la regolazione su pressione prolungata; per gli altri
comandi esegue solo On/Off
0/I
Comando (SU-GIU per tapparelle): comando di salita e
discesa fino a fine corsa
↑↓
Comando monostabile (SU-GIU per tapparelle):
comando di salita e discesa per il tempo di pressione
del tasto
↑↓M
Configuratore LED
Impostazione dell’intensità della retroilluminazione
Il configuratore nella sede LED permette di impostare la retroilluminazione al valore
desiderato, vedi tabella:
Configuratore LED
Livello luminosità
0
impostazione di default = 30%
1
livello 10 %
2
livello 15 %
3
livello 20 %
4
livello 25 %
5
livello 30 %
6
livello 40 %
7
livello 50 %
8
livello 60 %
9
livello 80 %
OFF
livello SPENTO
ON
livello 100 %
Si effettua utilizzando l’apposito applicativo MyHOTEL_Suite, questa modalità ha il
vantaggio di offrire molte più opzioni rispetto alla configurazione fisica.
La configurazione via software prevede che l’impianto possa essere collegato al PC via
Ethernet tramite modulo scenari IP MH201.
Configurazione tramite software in un tipico impianto di hotel
Collegamento Ethernet con l’impianto.
HUB Switch
BUS-SCS
PC per gestione camere
Rete Ethernet
Rete
Ethernet
