SISTEMA SCS-BUS
HOTEL ROOM MANAGEMENT
135
16/09/2013
MM00778-a-
A
PL
M
LED
H4652
LN4652
0 675 92

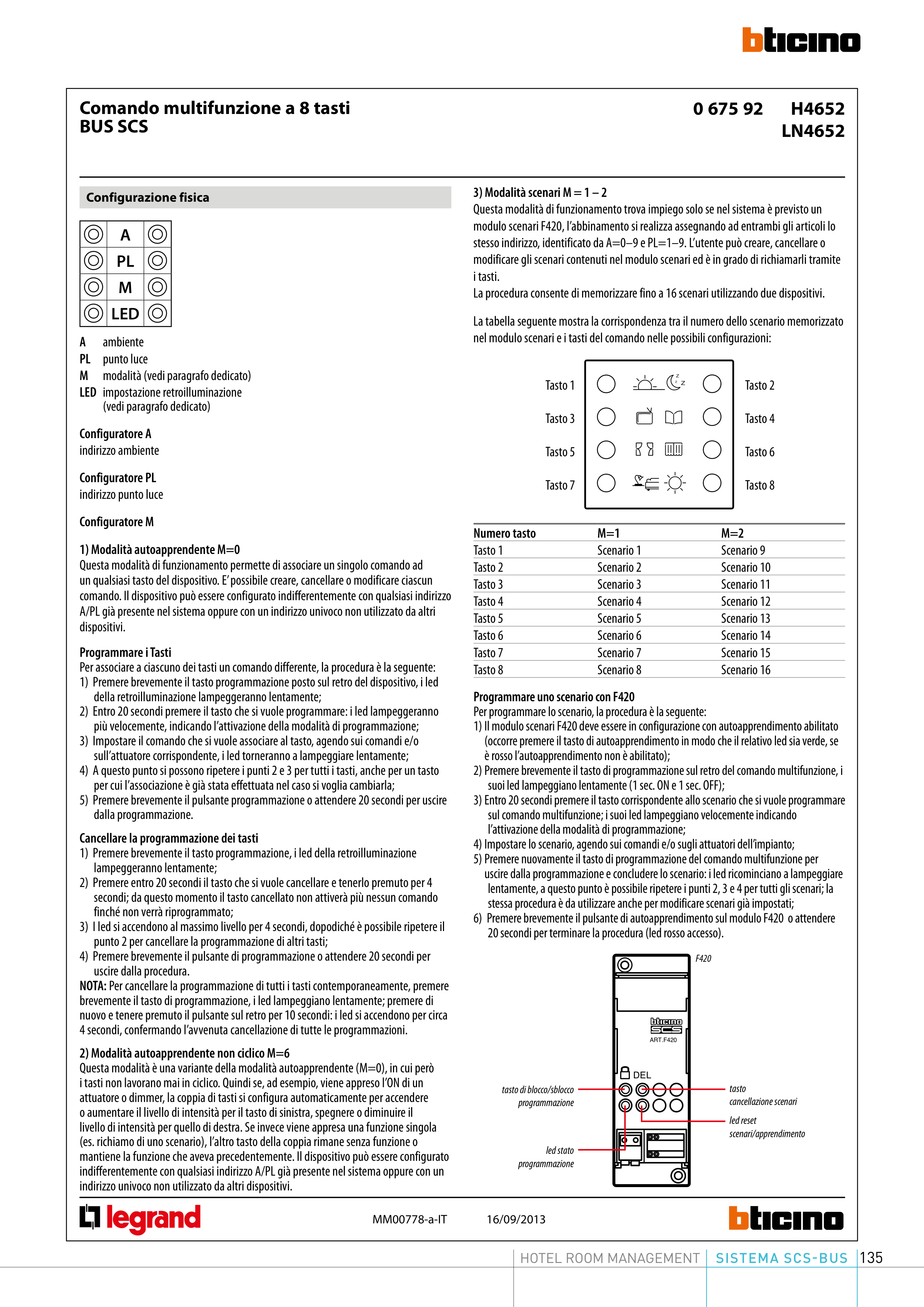

Comando multifunzione a 8 tasti
BUS SCS
IT
Configurazione fisica
Programmare uno scenario con F420
Per programmare lo scenario, la procedura è la seguente:
1) Il modulo scenari F420 deve essere in configurazione con autoapprendimento abilitato
(occorre premere il tasto di autoapprendimento in modo che il relativo led sia verde, se
è rosso l’autoapprendimento non è abilitato);
2) Premere brevemente il tasto di programmazione sul retro del comando multifunzione, i
suoi led lampeggiano lentamente (1 sec. ON e 1 sec. OFF);
3) Entro 20 secondi premere il tasto corrispondente allo scenario che si vuole programmare
sul comando multifunzione; i suoi led lampeggiano velocemente indicando
l’attivazione della modalità di programmazione;
4) Impostare lo scenario, agendo sui comandi e/o sugli attuatori dell’impianto;
5) Premere nuovamente il tasto di programmazione del comando multifunzione per
uscire dalla programmazione e concludere lo scenario: i led ricominciano a lampeggiare
lentamente, a questo punto è possibile ripetere i punti 2, 3 e 4 per tutti gli scenari; la
stessa procedura è da utilizzare anche per modificare scenari già impostati;
6) Premere brevemente il pulsante di autoapprendimento sul modulo F420 o attendere
20 secondi per terminare la procedura (led rosso accesso).
Configuratore M
Configuratore A
indirizzo ambiente
Configuratore PL
indirizzo punto luce
1) Modalità autoapprendente M=0
Questa modalità di funzionamento permette di associare un singolo comando ad
un qualsiasi tasto del dispositivo. E’ possibile creare, cancellare o modificare ciascun
comando. Il dispositivo può essere configurato indifferentemente con qualsiasi indirizzo
A/PL già presente nel sistema oppure con un indirizzo univoco non utilizzato da altri
dispositivi.
2) Modalità autoapprendente non ciclico M=6
Questa modalità è una variante della modalità autoapprendente (M=0), in cui però
i tasti non lavorano mai in ciclico. Quindi se, ad esempio, viene appreso l’ON di un
attuatore o dimmer, la coppia di tasti si configura automaticamente per accendere
o aumentare il livello di intensità per il tasto di sinistra, spegnere o diminuire il
livello di intensità per quello di destra. Se invece viene appresa una funzione singola
(es. richiamo di uno scenario), l’altro tasto della coppia rimane senza funzione o
mantiene la funzione che aveva precedentemente. Il dispositivo può essere configurato
indifferentemente con qualsiasi indirizzo A/PL già presente nel sistema oppure con un
indirizzo univoco non utilizzato da altri dispositivi.
3) Modalità scenari M = 1 – 2
Questa modalità di funzionamento trova impiego solo se nel sistema è previsto un
modulo scenari F420, l’abbinamento si realizza assegnando ad entrambi gli articoli lo
stesso indirizzo, identificato da A=0–9 e PL=1–9. L’utente può creare, cancellare o
modificare gli scenari contenuti nel modulo scenari ed è in grado di richiamarli tramite
i tasti.
La procedura consente di memorizzare fino a 16 scenari utilizzando due dispositivi.
La tabella seguente mostra la corrispondenza tra il numero dello scenario memorizzato
nel modulo scenari e i tasti del comando nelle possibili configurazioni:
Programmare i Tasti
Per associare a ciascuno dei tasti un comando differente, la procedura è la seguente:
1) Premere brevemente il tasto programmazione posto sul retro del dispositivo, i led
della retroilluminazione lampeggeranno lentamente;
2) Entro 20 secondi premere il tasto che si vuole programmare: i led lampeggeranno
più velocemente, indicando l’attivazione della modalità di programmazione;
3) Impostare il comando che si vuole associare al tasto, agendo sui comandi e/o
sull’attuatore corrispondente, i led torneranno a lampeggiare lentamente;
4) A questo punto si possono ripetere i punti 2 e 3 per tutti i tasti, anche per un tasto
per cui l’associazione è già stata effettuata nel caso si voglia cambiarla;
5) Premere brevemente il pulsante programmazione o attendere 20 secondi per uscire
dalla programmazione.
Cancellare la programmazione dei tasti
1) Premere brevemente il tasto programmazione, i led della retroilluminazione
lampeggeranno lentamente;
2) Premere entro 20 secondi il tasto che si vuole cancellare e tenerlo premuto per 4
secondi; da questo momento il tasto cancellato non attiverà più nessun comando
finché non verrà riprogrammato;
3) I led si accendono al massimo livello per 4 secondi, dopodiché è possibile ripetere il
punto 2 per cancellare la programmazione di altri tasti;
4) Premere brevemente il pulsante di programmazione o attendere 20 secondi per
uscire dalla procedura.
NOTA: Per cancellare la programmazione di tutti i tasti contemporaneamente, premere
brevemente il tasto di programmazione, i led lampeggiano lentamente; premere di
nuovo e tenere premuto il pulsante sul retro per 10 secondi: i led si accendono per circa
4 secondi, confermando l’avvenuta cancellazione di tutte le programmazioni.
A
ambiente
PL punto luce
M
modalità (vedi paragrafo dedicato)
LED impostazione retroilluminazione
(vedi paragrafo dedicato)
Numero tasto
M=1
M=2
Tasto 1
Scenario 1
Scenario 9
Tasto 2
Scenario 2
Scenario 10
Tasto 3
Scenario 3
Scenario 11
Tasto 4
Scenario 4
Scenario 12
Tasto 5
Scenario 5
Scenario 13
Tasto 6
Scenario 6
Scenario 14
Tasto 7
Scenario 7
Scenario 15
Tasto 8
Scenario 8
Scenario 16
Tasto 1
Tasto 2
Tasto 5
Tasto 6
Tasto 3
Tasto 4
Tasto 7
Tasto 8
DEL
ART.F420
F420
tasto
cancellazione scenari
led reset
scenari/apprendimento
tasto di blocco/sblocco
programmazione
led stato
programmazione
