SISTEMA SCS-BUS
HOTEL ROOM MANAGEMENT
133
H4651
LN4651
0 675 91

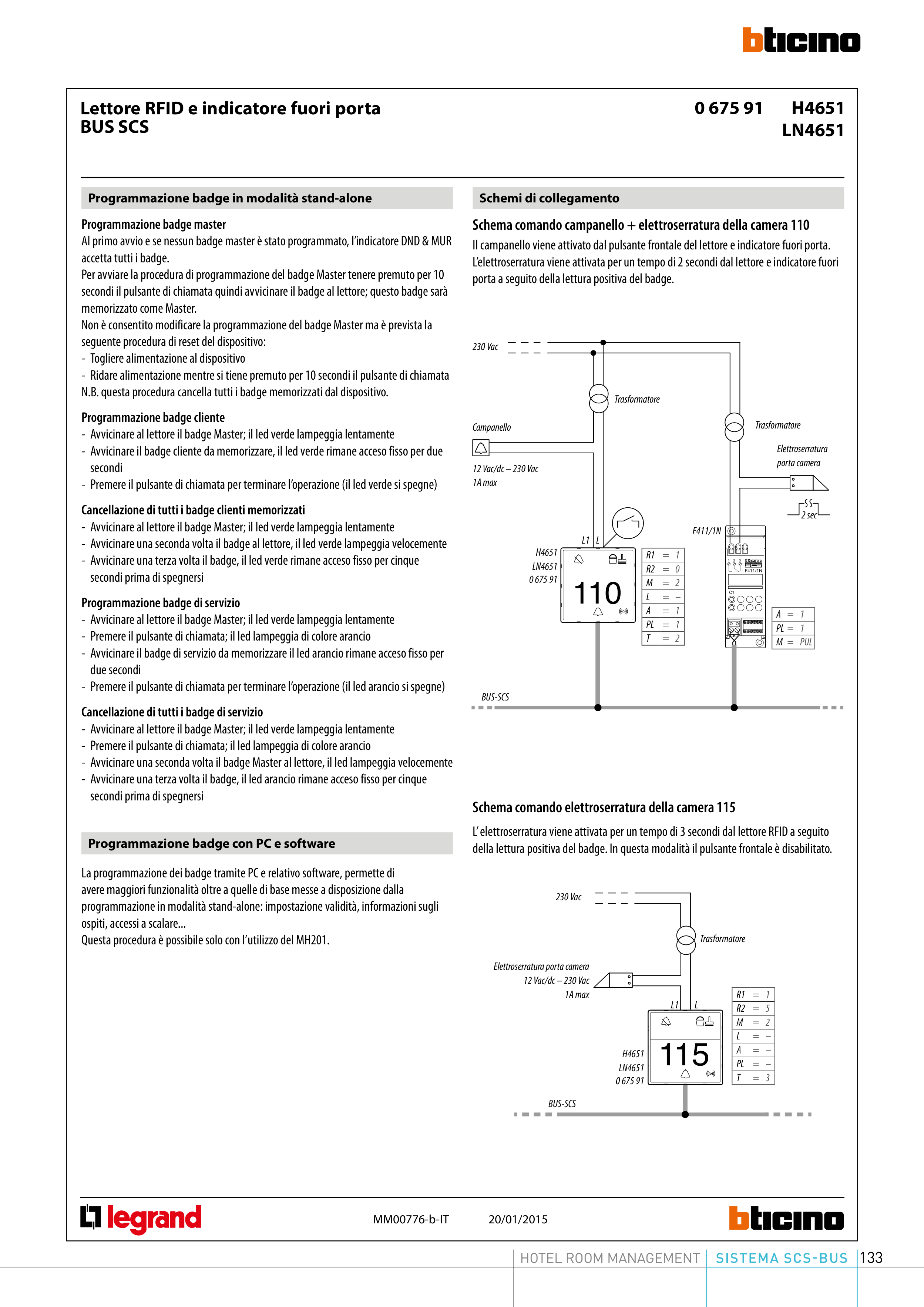

Lettore RFID e indicatore fuori porta
BUS SCS
20/01/2015
MM00776-b-IT
110
H4651
LN4651
0 675 91
H4651
LN4651
0 675 91
F411/1N
230 Vac
230 Vac
BUS-SCS
BUS-SCS
L
L
L1
L1
R1 = 1
R2 = 5
M
= 2
L
= –
A
= –
PL = –
T
= 3
R1 = 1
R2 = 0
M
= 2
L
= –
A
= 1
PL = 1
T
= 2
A = 1
PL = 1
M = PUL
Programmazione badge in modalità stand-alone
Programmazione badge con PC e software
Programmazione badge master
Al primo avvio e se nessun badge master è stato programmato, l’indicatore DND & MUR
accetta tutti i badge.
Per avviare la procedura di programmazione del badge Master tenere premuto per 10
secondi il pulsante di chiamata quindi avvicinare il badge al lettore; questo badge sarà
memorizzato come Master.
Non è consentito modificare la programmazione del badge Master ma è prevista la
seguente procedura di reset del dispositivo:
- Togliere alimentazione al dispositivo
- Ridare alimentazione mentre si tiene premuto per 10 secondi il pulsante di chiamata
N.B. questa procedura cancella tutti i badge memorizzati dal dispositivo.
Programmazione badge cliente
- Avvicinare al lettore il badge Master; il led verde lampeggia lentamente
- Avvicinare il badge cliente da memorizzare, il led verde rimane acceso fisso per due
secondi
- Premere il pulsante di chiamata per terminare l’operazione (il led verde si spegne)
Cancellazione di tutti i badge clienti memorizzati
- Avvicinare al lettore il badge Master; il led verde lampeggia lentamente
- Avvicinare una seconda volta il badge al lettore, il led verde lampeggia velocemente
- Avvicinare una terza volta il badge, il led verde rimane acceso fisso per cinque
secondi prima di spegnersi
Programmazione badge di servizio
- Avvicinare al lettore il badge Master; il led verde lampeggia lentamente
- Premere il pulsante di chiamata; il led lampeggia di colore arancio
- Avvicinare il badge di servizio da memorizzare il led arancio rimane acceso fisso per
due secondi
- Premere il pulsante di chiamata per terminare l’operazione (il led arancio si spegne)
Cancellazione di tutti i badge di servizio
- Avvicinare al lettore il badge Master; il led verde lampeggia lentamente
- Premere il pulsante di chiamata; il led lampeggia di colore arancio
- Avvicinare una seconda volta il badge Master al lettore, il led lampeggia velocemente
- Avvicinare una terza volta il badge, il led arancio rimane acceso fisso per cinque
secondi prima di spegnersi
La programmazione dei badge tramite PC e relativo software, permette di
avere maggiori funzionalità oltre a quelle di base messe a disposizione dalla
programmazione in modalità stand-alone: impostazione validità, informazioni sugli
ospiti, accessi a scalare...
Questa procedura è possibile solo con l’utilizzo del MH201.
Schemi di collegamento
L’ elettroserratura viene attivata per un tempo di 3 secondi dal lettore RFID a seguito
della lettura positiva del badge. In questa modalità il pulsante frontale è disabilitato.
Il campanello viene attivato dal pulsante frontale del lettore e indicatore fuori porta.
L’elettroserratura viene attivata per un tempo di 2 secondi dal lettore e indicatore fuori
porta a seguito della lettura positiva del badge.
Elettroserratura porta camera
12 Vac/dc – 230 Vac
1A max
Campanello
12 Vac/dc – 230 Vac
1A max
Trasformatore
Trasformatore
Trasformatore
Elettroserratura
porta camera
2 sec
Schema comando campanello + elettroserratura della camera 110
Schema comando elettroserratura della camera 115
