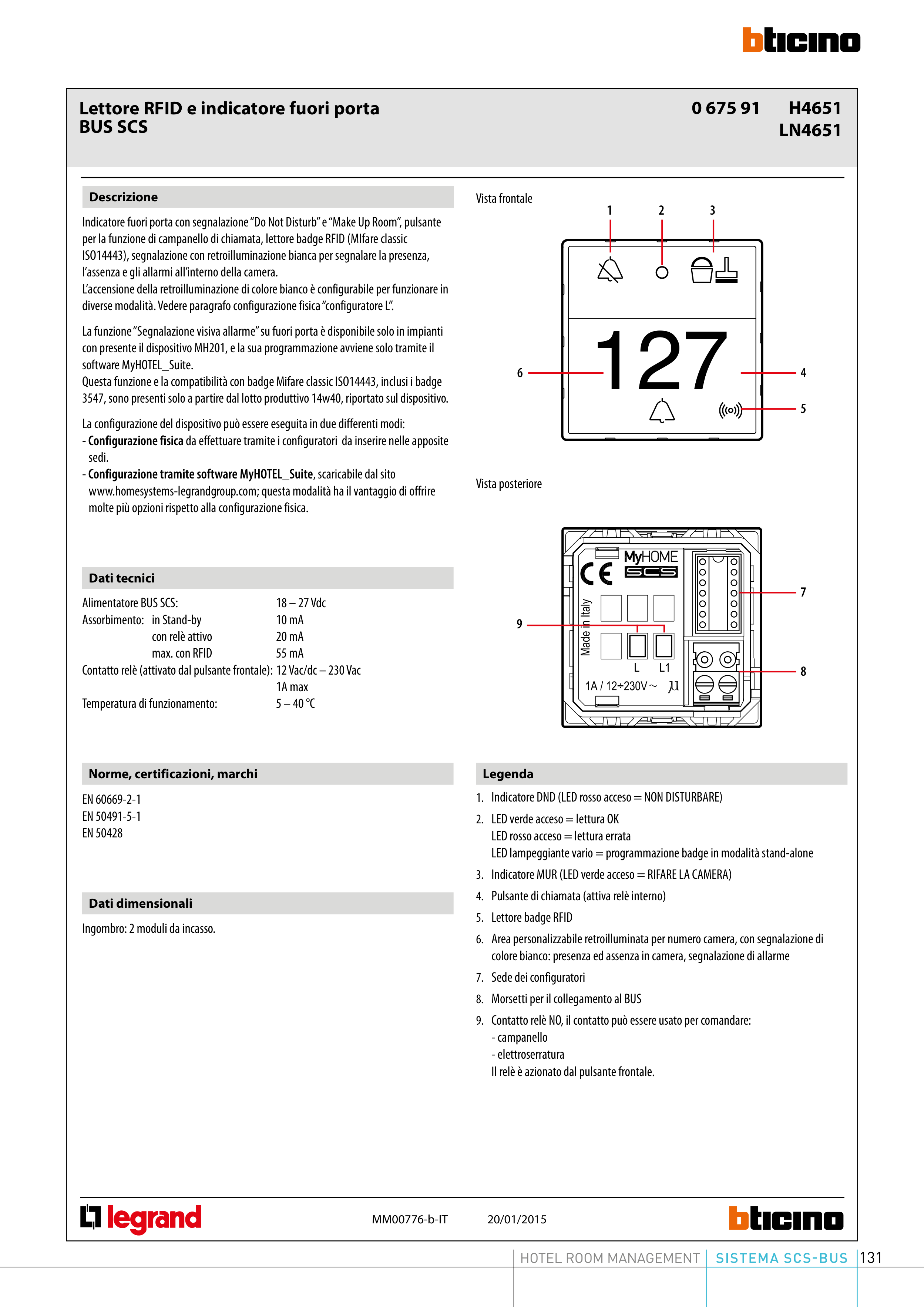

SISTEMA SCS-BUS
HOTEL ROOM MANAGEMENT
131
H4651
LN4651
20/01/2015
MM00776-b-
1
2
3
4
6
5
7
8
0 675 91
9
Indicatore fuori porta con segnalazione “Do Not Disturb” e “Make Up Room”, pulsante
per la funzione di campanello di chiamata, lettore badge RFID (MIfare classic
ISO14443), segnalazione con retroilluminazione bianca per segnalare la presenza,
l’assenza e gli allarmi all’interno della camera.
L’accensione della retroilluminazione di colore bianco è configurabile per funzionare in
diverse modalità. Vedere paragrafo configurazione fisica “configuratore L”.
La funzione “Segnalazione visiva allarme” su fuori porta è disponibile solo in impianti
con presente il dispositivo MH201, e la sua programmazione avviene solo tramite il
software MyHOTEL_Suite.
Questa funzione e la compatibilità con badge Mifare classic ISO14443, inclusi i badge
3547, sono presenti solo a partire dal lotto produttivo 14w40, riportato sul dispositivo.
La configurazione del dispositivo può essere eseguita in due differenti modi:
- Configurazione fisica da effettuare tramite i configuratori da inserire nelle apposite
sedi.
- Configurazione tramite software MyHOTEL_Suite, scaricabile dal sito
www.homesystems-legrandgroup.com; questa modalità ha il vantaggio di offrire
molte più opzioni rispetto alla configurazione fisica.
Descrizione
Alimentatore BUS SCS:
18 – 27 Vdc
Assorbimento: in Stand-by
10 mA
con relè attivo
20 mA
max. con RFID
55 mA
Contatto relè (attivato dal pulsante frontale): 12 Vac/dc – 230 Vac
1A max
Temperatura di funzionamento:
5 – 40 °C
Dati tecnici
Lettore RFID e indicatore fuori porta
BUS SCS
IT
Ingombro: 2 moduli da incasso.
Dati dimensionali
Legenda
1. Indicatore DND (LED rosso acceso = NON DISTURBARE)
2. LED verde acceso = lettura OK
LED rosso acceso = lettura errata
LED lampeggiante vario = programmazione badge in modalità stand-alone
3. Indicatore MUR (LED verde acceso = RIFARE LA CAMERA)
4. Pulsante di chiamata (attiva relè interno)
5. Lettore badge RFID
6. Area personalizzabile retroilluminata per numero camera, con segnalazione di
colore bianco: presenza ed assenza in camera, segnalazione di allarme
7. Sede dei configuratori
8. Morsetti per il collegamento al BUS
9. Contatto relè NO, il contatto può essere usato per comandare:
- campanello
- elettroserratura
Il relè è azionato dal pulsante frontale.
Vista frontale
Vista posteriore
EN 60669-2-1
EN 50491-5-1
EN 50428
Norme, certificazioni, marchi
