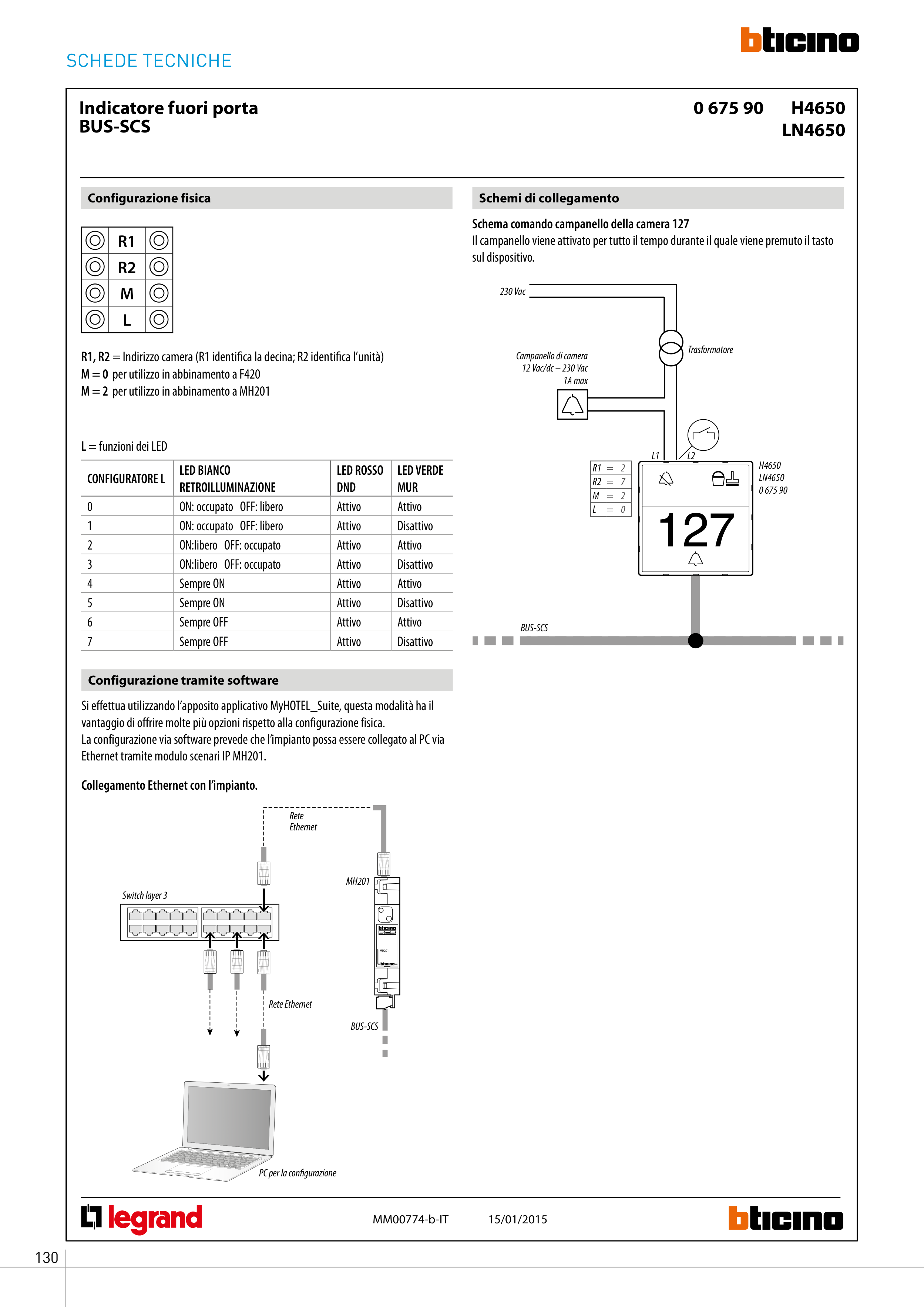

SCHEDE TECNICHE
130
H4650
LN4650
0 675 90
Indicatore fuori porta
BUS-SCS
15/01/2015
MM00774-b-
R1
R2
M
L
MH201
MH201
R1 = 2
R2 = 7
M = 2
L
= 0
IT
Schemi di collegamento
Schema comando campanello della camera 127
Il campanello viene attivato per tutto il tempo durante il quale viene premuto il tasto
sul dispositivo.
M = 0 per utilizzo in abbinamento a F420
M = 2 per utilizzo in abbinamento a MH201
L = funzioni dei LED
Configurazione fisica
R1, R2 = Indirizzo camera (R1 identifica la decina; R2 identifica l’unità)
CONFIGURATORE L
LED BIANCO
RETROILLUMINAZIONE
LED ROSSO
DND
LED VERDE
MUR
0
ON: occupato OFF: libero
Attivo
Attivo
1
ON: occupato OFF: libero
Attivo
Disattivo
2
ON:libero OFF: occupato
Attivo
Attivo
3
ON:libero OFF: occupato
Attivo
Disattivo
4
Sempre ON
Attivo
Attivo
5
Sempre ON
Attivo
Disattivo
6
Sempre OFF
Attivo
Attivo
7
Sempre OFF
Attivo
Disattivo
H4650
LN4650
0 675 90
230 Vac
BUS-SCS
L2
L1
Campanello di camera
12 Vac/dc – 230 Vac
1A max
Trasformatore
Si effettua utilizzando l’apposito applicativo MyHOTEL_Suite, questa modalità ha il
vantaggio di offrire molte più opzioni rispetto alla configurazione fisica.
La configurazione via software prevede che l’impianto possa essere collegato al PC via
Ethernet tramite modulo scenari IP MH201.
Configurazione tramite software
Collegamento Ethernet con l’impianto.
Switch layer 3
BUS-SCS
PC per la configurazione
Rete Ethernet
Rete
Ethernet
