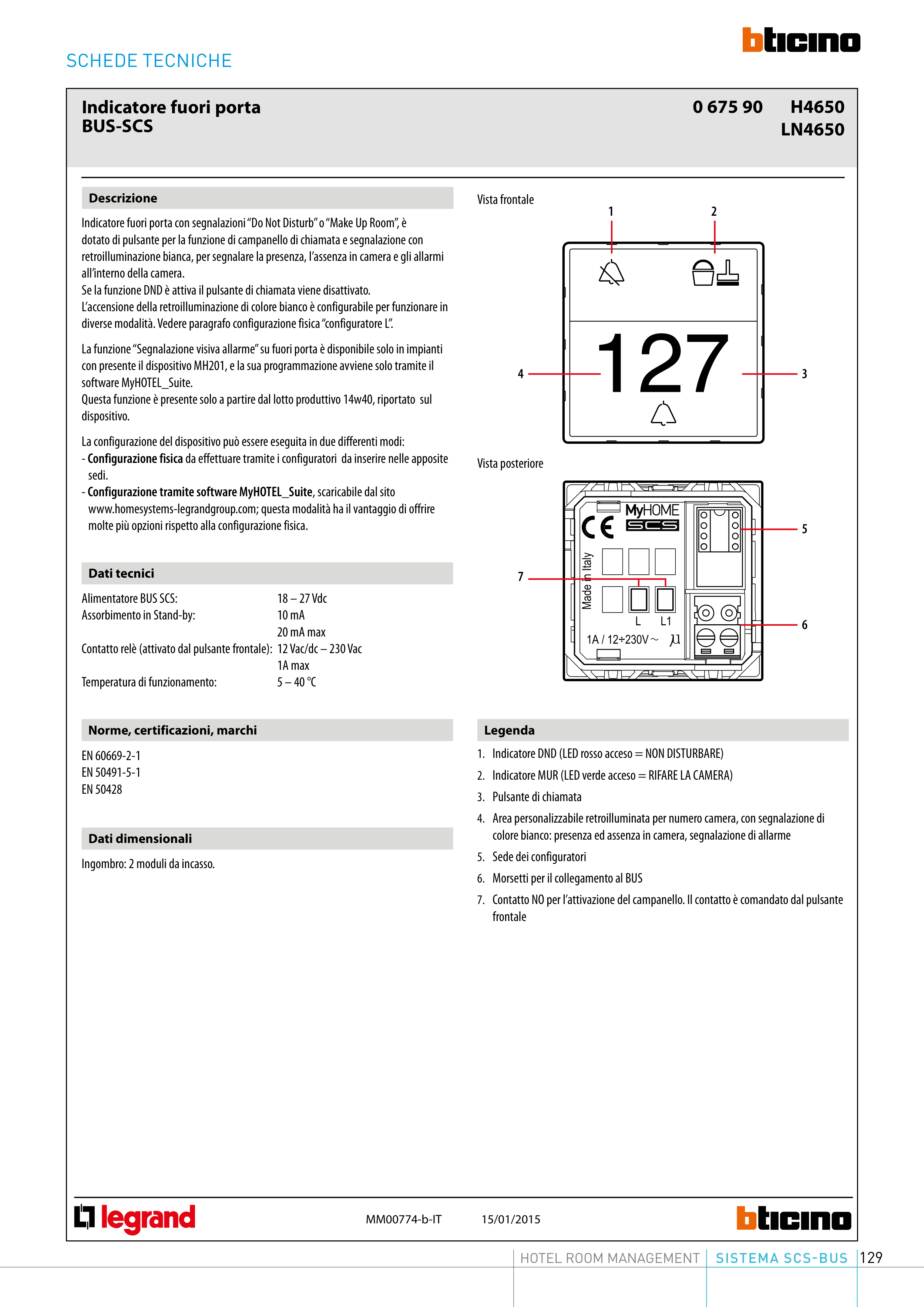

SISTEMA SCS-BUS
HOTEL ROOM MANAGEMENT
129
SCHEDE TECNICHE
H4650
LN4650
1
2
15/01/2015
MM00774-b-
3
4
5
6
7
0 675 90
Legenda
1. Indicatore DND (LED rosso acceso = NON DISTURBARE)
2. Indicatore MUR (LED verde acceso = RIFARE LA CAMERA)
3. Pulsante di chiamata
4. Area personalizzabile retroilluminata per numero camera, con segnalazione di
colore bianco: presenza ed assenza in camera, segnalazione di allarme
5. Sede dei configuratori
6. Morsetti per il collegamento al BUS
7. Contatto NO per l’attivazione del campanello. Il contatto è comandato dal pulsante
frontale
Vista frontale
Vista posteriore
Indicatore fuori porta con segnalazioni “Do Not Disturb” o “Make Up Room”, è
dotato di pulsante per la funzione di campanello di chiamata e segnalazione con
retroilluminazione bianca, per segnalare la presenza, l’assenza in camera e gli allarmi
all’interno della camera.
Se la funzione DND è attiva il pulsante di chiamata viene disattivato.
L’accensione della retroilluminazione di colore bianco è configurabile per funzionare in
diverse modalità. Vedere paragrafo configurazione fisica “configuratore L”.
La funzione “Segnalazione visiva allarme” su fuori porta è disponibile solo in impianti
con presente il dispositivo MH201, e la sua programmazione avviene solo tramite il
software MyHOTEL_Suite.
Questa funzione è presente solo a partire dal lotto produttivo 14w40, riportato sul
dispositivo.
La configurazione del dispositivo può essere eseguita in due differenti modi:
- Configurazione fisica da effettuare tramite i configuratori da inserire nelle apposite
sedi.
- Configurazione tramite software MyHOTEL_Suite, scaricabile dal sito
www.homesystems-legrandgroup.com; questa modalità ha il vantaggio di offrire
molte più opzioni rispetto alla configurazione fisica.
Descrizione
Alimentatore BUS SCS:
18 – 27 Vdc
Assorbimento in Stand-by:
10 mA
20 mA max
Contatto relè (attivato dal pulsante frontale): 12 Vac/dc – 230 Vac
1A max
Temperatura di funzionamento:
5 – 40 °C
Dati tecnici
Ingombro: 2 moduli da incasso.
Dati dimensionali
Indicatore fuori porta
BUS-SCS
IT
Norme, certificazioni, marchi
EN 60669-2-1
EN 50491-5-1
EN 50428
