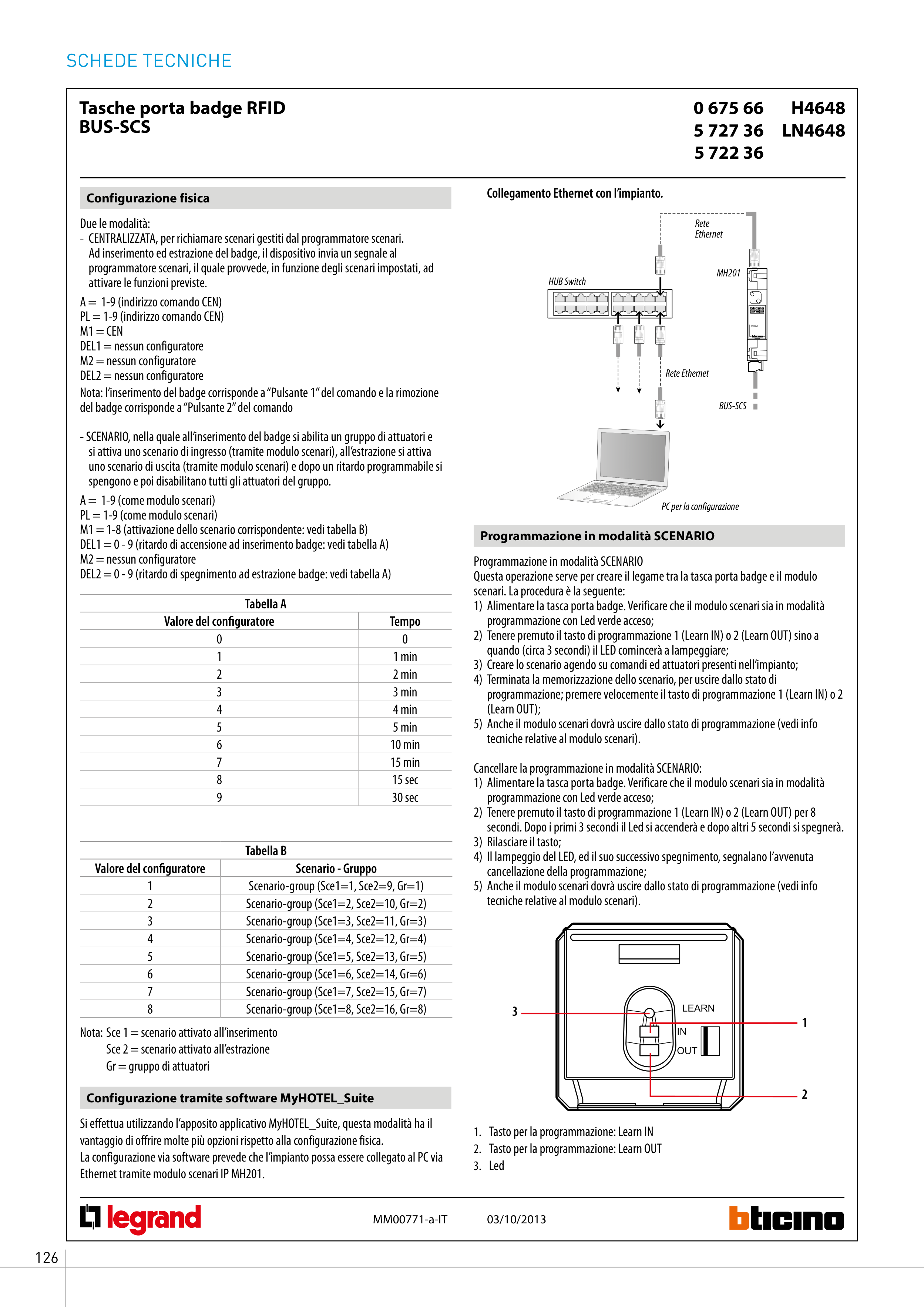

SCHEDE TECNICHE
126
MH201
03/10/2013
MM00771-a-
H4648
LN4648
0 675 66
5 727 36
5 722 36
1
2
3
IT
Tasche porta badge RFID
BUS-SCS
Due le modalità:
- CENTRALIZZATA, per richiamare scenari gestiti dal programmatore scenari.
Ad inserimento ed estrazione del badge, il dispositivo invia un segnale al
programmatore scenari, il quale provvede, in funzione degli scenari impostati, ad
attivare le funzioni previste.
A = 1-9 (indirizzo comando CEN)
PL = 1-9 (indirizzo comando CEN)
M1 = CEN
DEL1 = nessun configuratore
M2 = nessun configuratore
DEL2 = nessun configuratore
Nota: l’inserimento del badge corrisponde a “Pulsante 1” del comando e la rimozione
del badge corrisponde a “Pulsante 2” del comando
- SCENARIO, nella quale all’inserimento del badge si abilita un gruppo di attuatori e
si attiva uno scenario di ingresso (tramite modulo scenari), all’estrazione si attiva
uno scenario di uscita (tramite modulo scenari) e dopo un ritardo programmabile si
spengono e poi disabilitano tutti gli attuatori del gruppo.
A = 1-9 (come modulo scenari)
PL = 1-9 (come modulo scenari)
M1 = 1-8 (attivazione dello scenario corrispondente: vedi tabella B)
DEL1 = 0 - 9 (ritardo di accensione ad inserimento badge: vedi tabella A)
M2 = nessun configuratore
DEL2 = 0 - 9 (ritardo di spegnimento ad estrazione badge: vedi tabella A)
Programmazione in modalità SCENARIO
Questa operazione serve per creare il legame tra la tasca porta badge e il modulo
scenari. La procedura è la seguente:
1) Alimentare la tasca porta badge. Verificare che il modulo scenari sia in modalità
programmazione con Led verde acceso;
2) Tenere premuto il tasto di programmazione 1 (Learn IN) o 2 (Learn OUT) sino a
quando (circa 3 secondi) il LED comincerà a lampeggiare;
3) Creare lo scenario agendo su comandi ed attuatori presenti nell’impianto;
4) Terminata la memorizzazione dello scenario, per uscire dallo stato di
programmazione; premere velocemente il tasto di programmazione 1 (Learn IN) o 2
(Learn OUT);
5) Anche il modulo scenari dovrà uscire dallo stato di programmazione (vedi info
tecniche relative al modulo scenari).
Cancellare la programmazione in modalità SCENARIO:
1) Alimentare la tasca porta badge. Verificare che il modulo scenari sia in modalità
programmazione con Led verde acceso;
2) Tenere premuto il tasto di programmazione 1 (Learn IN) o 2 (Learn OUT) per 8
secondi. Dopo i primi 3 secondi il Led si accenderà e dopo altri 5 secondi si spegnerà.
3) Rilasciare il tasto;
4) Il lampeggio del LED, ed il suo successivo spegnimento, segnalano l’avvenuta
cancellazione della programmazione;
5) Anche il modulo scenari dovrà uscire dallo stato di programmazione (vedi info
tecniche relative al modulo scenari).
Configurazione fisica
Programmazione in modalità SCENARIO
1. Tasto per la programmazione: Learn IN
2. Tasto per la programmazione: Learn OUT
3. Led
Nota: Sce 1 = scenario attivato all’inserimento
Sce 2 = scenario attivato all’estrazione
Gr = gruppo di attuatori
Tabella A
Valore del configuratore
Tempo
0
0
1
1 min
2
2 min
3
3 min
4
4 min
5
5 min
6
10 min
7
15 min
8
15 sec
9
30 sec
Tabella B
Valore del configuratore
Scenario - Gruppo
1
Scenario-group (Sce1=1, Sce2=9, Gr=1)
2
Scenario-group (Sce1=2, Sce2=10, Gr=2)
3
Scenario-group (Sce1=3, Sce2=11, Gr=3)
4
Scenario-group (Sce1=4, Sce2=12, Gr=4)
5
Scenario-group (Sce1=5, Sce2=13, Gr=5)
6
Scenario-group (Sce1=6, Sce2=14, Gr=6)
7
Scenario-group (Sce1=7, Sce2=15, Gr=7)
8
Scenario-group (Sce1=8, Sce2=16, Gr=8)
Si effettua utilizzando l’apposito applicativo MyHOTEL_Suite, questa modalità ha il
vantaggio di offrire molte più opzioni rispetto alla configurazione fisica.
La configurazione via software prevede che l’impianto possa essere collegato al PC via
Ethernet tramite modulo scenari IP MH201.
Configurazione tramite software MyHOTEL_Suite
Collegamento Ethernet con l’impianto.
MH201
HUB Switch
BUS-SCS
PC per la configurazione
Rete Ethernet
Rete
Ethernet
