SCHEDE TECNICHE
124
PRI
SCS
E49
PRI: 220 – 240 V~
185 – 175 mA
50/60 Hz
SCS: 27 Vdc
600 mA
MH201
MODE
+
–
FAN
DND
MUR
02/10/2013
MM00496-b-
H4649
LN4649
0 675 65
5 727 35
5 722 35
IT
Tasche porta badge
BUS-SCS
Schemi di collegamento
A
L’interruttore generale IG (MGT+DIFF)
deve essere scelto in funzione
dell’assorbimento dei servizi installati.
B
L’interruttore MGT deve essere scelto in
funzione dell’alimentatore usato.
C D
L’interruttore MGT deve essere scelto in
funzione dei carichi collegati.
E
L’attuatore da usare è in funzione del
tipo di impianto di climatizzazione
installato.
F
Nel caso in cui la corrente erogata dal
E49 non fosse sufficiente ad alimentare
l’impianto SCS è possibile utilizzare
l’alimentatore E46ADCN.
ARTICOLO
DESCRIZIONE
E49
Alimentatore
LN4650
Indicatore fuori porta
LN4649
Tasca porta badge
LN4653
Comandi DND e MUR
LN4652
Comando scenari a 8 tasti
LN4691
Termostato con display
MH201
IP modulo scenari
F430R8
Attuatore per climatizzazione
Nota generale: i dispositivi elencati nella legenda
fanno riferimento alla serie LivingLight.
CORRIDOIO
RECEPTION
CAMERA

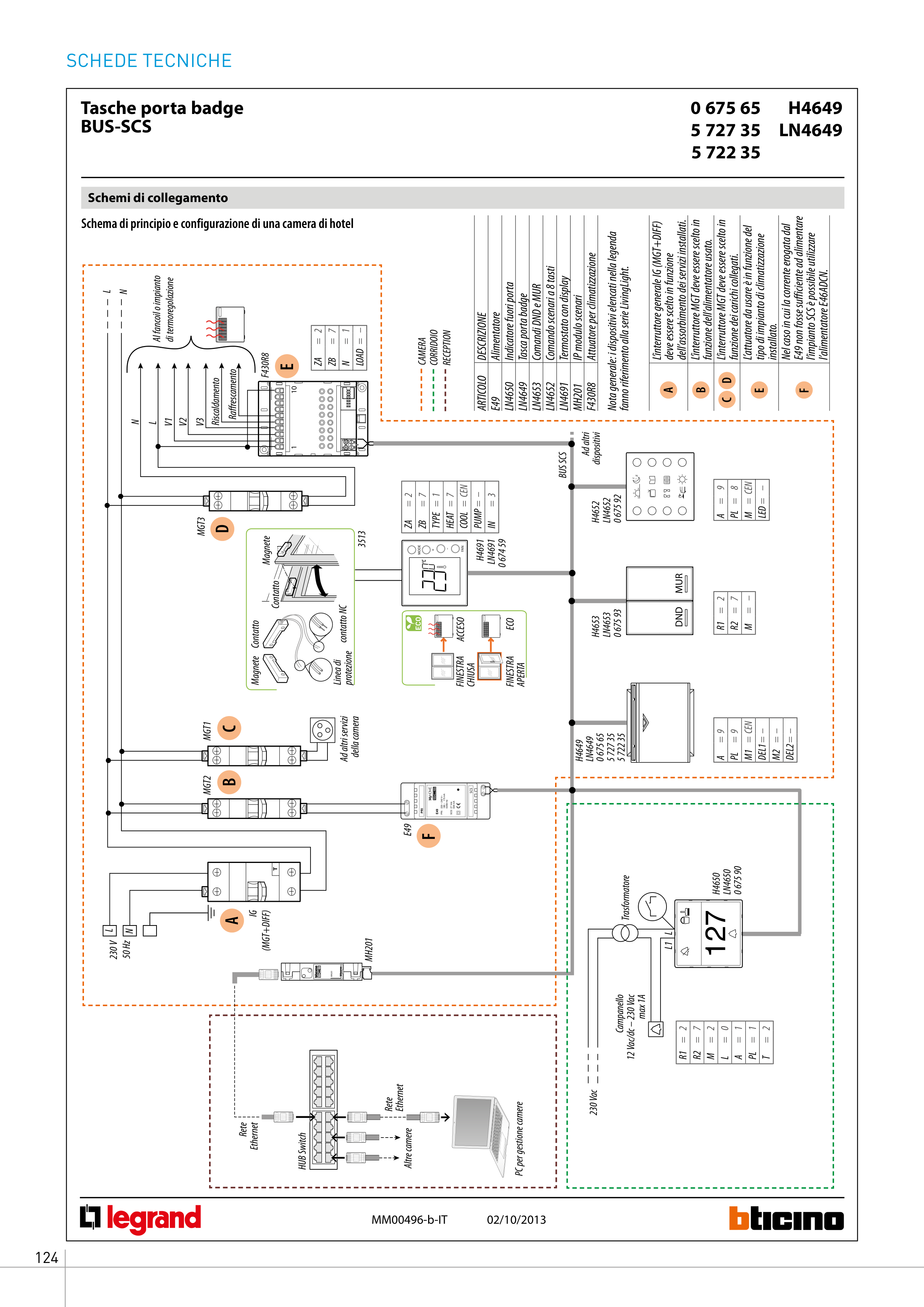

Schema di principio e configurazione di una camera di hotel
MGT3
R1 = 2
R2 = 7
M
= –
A
= 9
PL = 8
M = CEN
LED = –
A
= 9
PL
= 9
M1 = CEN
DEL1= –
M2 = –
DEL2= –
ZA
= 2
ZB
= 7
N
= 1
LOAD = –
ZA
= 2
ZB
= 7
TYPE = 1
HEAT = 7
COOL = CEN
PUMP = –
IN
= 3
MH201
E49
MGT1
3513
MGT2
IG
(MGT+DIFF)
230 V
50 Hz
L
N
230 Vac
H4649
LN4649
0 675 65
5 727 35
5 722 35
H4653
LN4653
0 675 93
H4652
LN4652
0 675 92
F430R8
L
N
H4691
LN4691
0 674 59
B
C
D
E
A
F
L
L1
Ad altri servizi
della camera
HUB Switch
Altre camere
PC per gestione camere
Al fancoil o impianto
di termoregolazione
FINESTRA
APERTA
ACCESO
ECO
BUS SCS
Ad altri
dispositivi
Rete
Ethernet
Rete
Ethernet
FINESTRA
CHIUSA
Campanello
12 Vac/dc – 230 Vac
max 1A
Trasformatore
Linea di
protezione contatto NC
Magnete
Magnete
Contatto
Contatto
N
L
V1
V2
V3
Riscaldamento
Raffrescamento
R1 = 2
R2 = 7
M
= 2
L
= 0
A
= 1
PL = 1
T
= 2
H4650
LN4650
0 675 90
