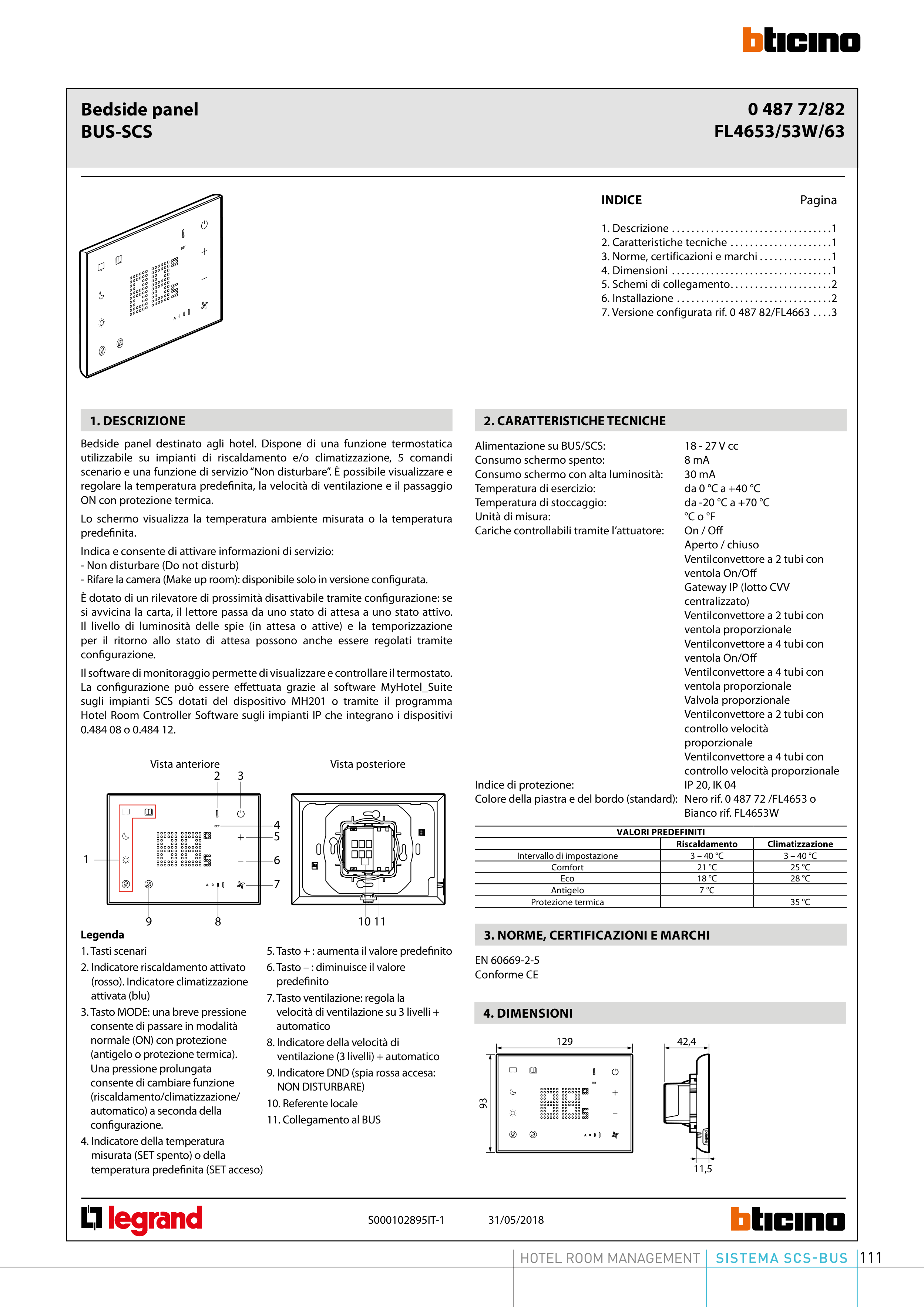

SISTEMA SCS-BUS
HOTEL ROOM MANAGEMENT
111
Bedside panel
BUS-SCS
0 487 72/82
FL4653/53W/63
31/05/2018
S000102895IT-1
Bedside panel destinato agli hotel. Dispone di una funzione termostatica
utilizzabile su impianti di riscaldamento e/o climatizzazione, 5 comandi
scenario e una funzione di servizio “Non disturbare”. È possibile visualizzare e
regolare la temperatura predefinita, la velocità di ventilazione e il passaggio
ON con protezione termica.
Lo schermo visualizza la temperatura ambiente misurata o la temperatura
predefinita.
Indica e consente di attivare informazioni di servizio:
- Non disturbare (Do not disturb)
- Rifare la camera (Make up room): disponibile solo in versione configurata.
È dotato di un rilevatore di prossimità disattivabile tramite configurazione: se
si avvicina la carta, il lettore passa da uno stato di attesa a uno stato attivo.
Il livello di luminosità delle spie (in attesa o attive) e la temporizzazione
per il ritorno allo stato di attesa possono anche essere regolati tramite
configurazione.
Il software di monitoraggio permette di visualizzare e controllare il termostato.
La configurazione può essere effettuata grazie al software MyHotel_Suite
sugli impianti SCS dotati del dispositivo MH201 o tramite il programma
Hotel Room Controller Software sugli impianti IP che integrano i dispositivi
0.484 08 o 0.484 12.
1. DESCRIZIONE
Vista anteriore
Vista posteriore
INDICE
Pagina
1. Descrizione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2. Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . .1
3. Norme, certificazioni e marchi . . . . . . . . . . . . . . .1
4. Dimensioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
5. Schemi di collegamento. . . . . . . . . . . . . . . . . . . . .2
6. Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
7. Versione configurata rif. 0 487 82/FL4663 . . . .3
2. CARATTERISTICHE TECNICHE
Alimentazione su BUS/SCS:
18 - 27 V cc
Consumo schermo spento:
8 mA
Consumo schermo con alta luminosità:
30 mA
Temperatura di esercizio:
da 0 °C a +40 °C
Temperatura di stoccaggio:
da -20 °C a +70 °C
Unità di misura:
°C o °F
Cariche controllabili tramite l’attuatore:
On / Off
Aperto / chiuso
Ventilconvettore a 2 tubi con
ventola On/Off
Gateway IP (lotto CVV
centralizzato)
Ventilconvettore a 2 tubi con
ventola proporzionale
Ventilconvettore a 4 tubi con
ventola On/Off
Ventilconvettore a 4 tubi con
ventola proporzionale
Valvola proporzionale
Ventilconvettore a 2 tubi con
controllo velocità
proporzionale
Ventilconvettore a 4 tubi con
controllo velocità proporzionale
Indice di protezione:
IP 20, IK 04
Colore della piastra e del bordo (standard): Nero rif. 0 487 72 /FL4653 o
Bianco rif. FL4653W
Legenda
1. Tasti scenari
2. Indicatore riscaldamento attivato
(rosso). Indicatore climatizzazione
attivata (blu)
3. Tasto MODE: una breve pressione
consente di passare in modalità
normale (ON) con protezione
(antigelo o protezione termica).
Una pressione prolungata
consente di cambiare funzione
(riscaldamento/climatizzazione/
automatico) a seconda della
configurazione.
4. Indicatore della temperatura
misurata (SET spento) o della
temperatura predefinita (SET acceso)
5. Tasto + : aumenta il valore predefinito
6. Tasto – : diminuisce il valore
predefinito
7. Tasto ventilazione: regola la
velocità di ventilazione su 3 livelli +
automatico
8. Indicatore della velocità di
ventilazione (3 livelli) + automatico
9. Indicatore DND (spia rossa accesa:
NON DISTURBARE)
10. Referente locale
11. Collegamento al BUS
VALORI PREDEFINITI
Riscaldamento
Climatizzazione
Intervallo di impostazione
3 – 40 °C
3 – 40 °C
Comfort
21 °C
25 °C
Eco
18 °C
28 °C
Antigelo
7 °C
Protezione termica
35 °C
3. NORME, CERTIFICAZIONI E MARCHI
EN 60669-2-5
Conforme CE
2
4
8
9
5
6
1
7
3
10 11
4. DIMENSIONI
129
42,4
11,5
93
