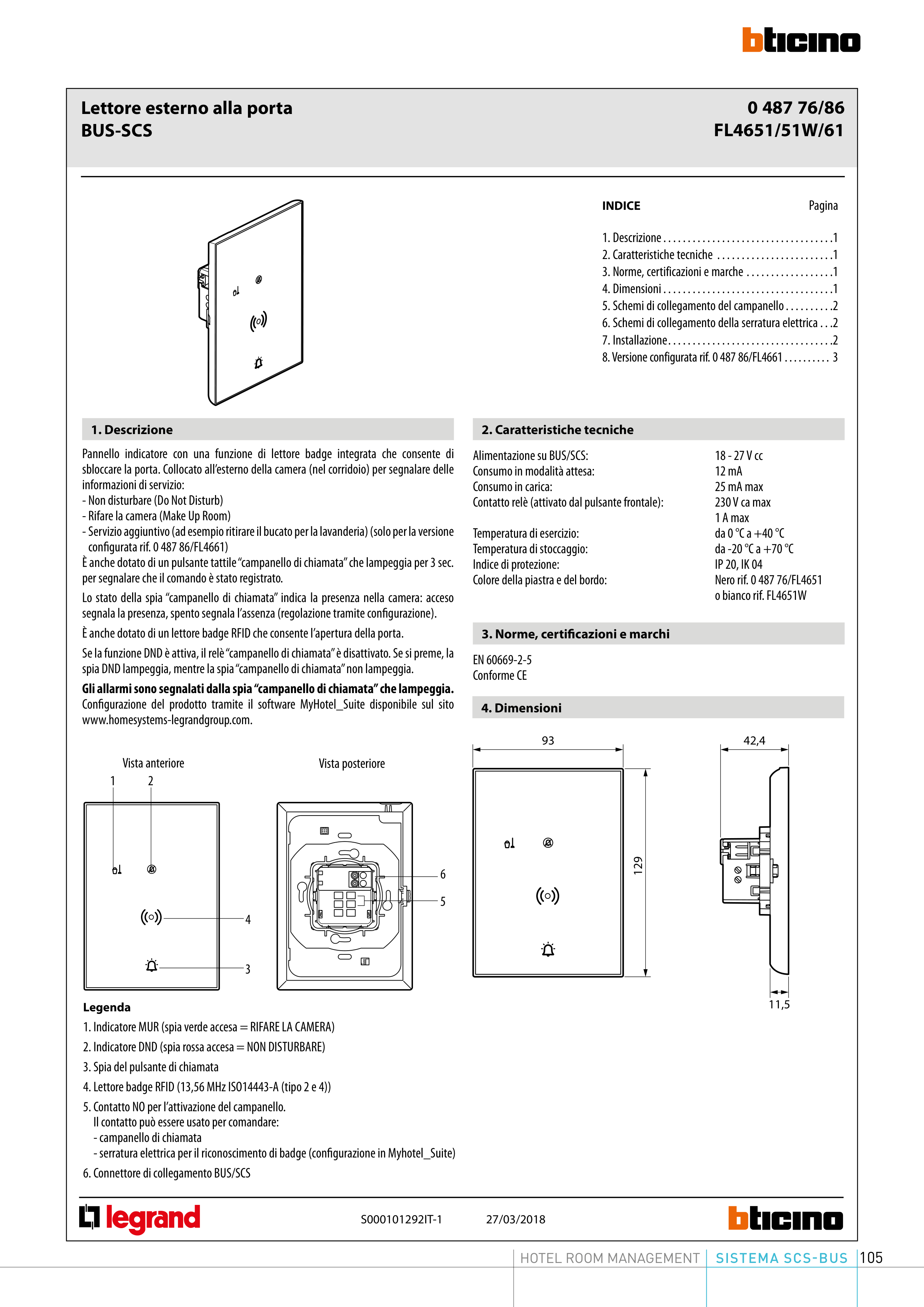

SISTEMA SCS-BUS
HOTEL ROOM MANAGEMENT
105
Lettore esterno alla porta
BUS-SCS
0 487 76/86
FL4651/51W/61
27/03/2018
S000101292IT-1
Pannello indicatore con una funzione di lettore badge integrata che consente di
sbloccare la porta. Collocato all’esterno della camera (nel corridoio) per segnalare delle
informazioni di servizio:
- Non disturbare (Do Not Disturb)
- Rifare la camera (Make Up Room)
- Servizio aggiuntivo (ad esempio ritirare il bucato per la lavanderia) (solo per la versione
configurata rif. 0 487 86/FL4661)
È anche dotato di un pulsante tattile “campanello di chiamata” che lampeggia per 3 sec.
per segnalare che il comando è stato registrato.
Lo stato della spia “campanello di chiamata” indica la presenza nella camera: acceso
segnala la presenza, spento segnala l’assenza (regolazione tramite configurazione).
È anche dotato di un lettore badge RFID che consente l’apertura della porta.
Se la funzione DND è attiva, il relè “campanello di chiamata” è disattivato. Se si preme, la
spia DND lampeggia, mentre la spia “campanello di chiamata” non lampeggia.
Gli allarmi sono segnalati dalla spia “campanello di chiamata” che lampeggia.
Configurazione del prodotto tramite il software MyHotel_Suite disponibile sul sito
www.homesystems-legrandgroup.com.
1. Descrizione
Legenda
1. Indicatore MUR (spia verde accesa = RIFARE LA CAMERA)
2. Indicatore DND (spia rossa accesa = NON DISTURBARE)
3. Spia del pulsante di chiamata
4. Lettore badge RFID (13,56 MHz ISO14443-A (tipo 2 e 4))
5. Contatto NO per l’attivazione del campanello.
Il contatto può essere usato per comandare:
- campanello di chiamata
- serratura elettrica per il riconoscimento di badge (configurazione in Myhotel_Suite)
6. Connettore di collegamento BUS/SCS
Vista anteriore
Vista posteriore
1
2
3
4
5
6
INDICE
Pagina
1. Descrizione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2. Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . . .1
3. Norme, certificazioni e marche . . . . . . . . . . . . . . . . . .1
4. Dimensioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
5. Schemi di collegamento del campanello. . . . . . . . . .2
6. Schemi di collegamento della serratura elettrica . . .2
7. Installazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
8. Versione configurata rif. 0 487 86/FL4661 .......... 3
2. Caratteristiche tecniche
Alimentazione su BUS/SCS:
18 - 27 V cc
Consumo in modalità attesa:
12 mA
Consumo in carica:
25 mA max
Contatto relè (attivato dal pulsante frontale):
230 V ca max
1 A max
Temperatura di esercizio:
da 0 °C a +40 °C
Temperatura di stoccaggio:
da -20 °C a +70 °C
Indice di protezione:
IP 20, IK 04
Colore della piastra e del bordo:
Nero rif. 0 487 76/FL4651
o bianco rif. FL4651W
3. Norme, certificazioni e marchi
EN 60669-2-5
Conforme CE
4. Dimensioni
93
42,4
11,5
129
