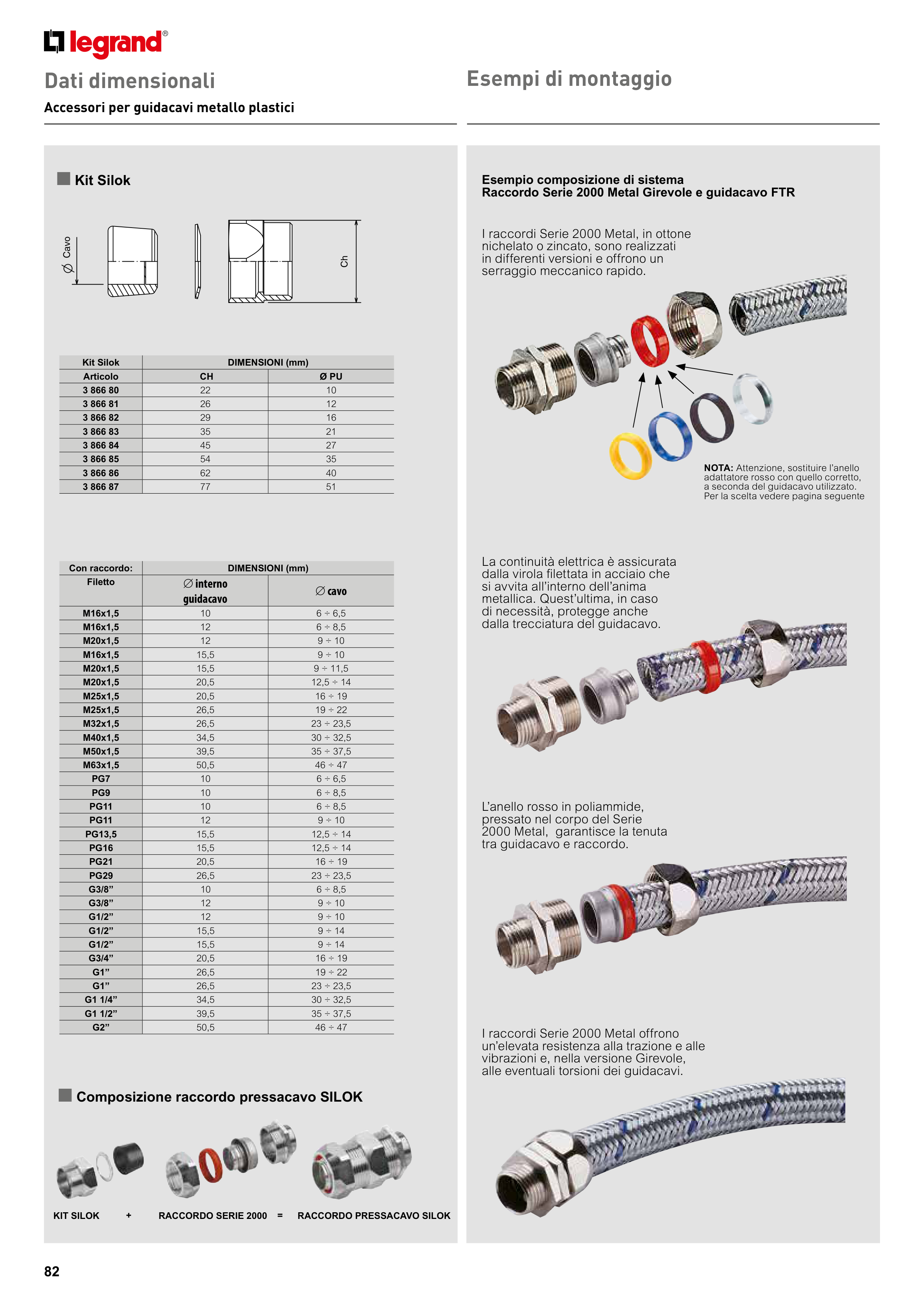

Kit Silok
DIMENSIONI (mm)
Articolo
CH
Ø PU
3 866 80
22
10
3 866 81
26
12
3 866 82
29
16
3 866 83
35
21
3 866 84
45
27
3 866 85
54
35
3 866 86
62
40
3 866 87
77
51
Con raccordo:
DIMENSIONI (mm)
Filetto
∅ interno
guidacavo
∅ cavo
M16x1,5
10
6 ÷ 6,5
M16x1,5
12
6 ÷ 8,5
M20x1,5
12
9 ÷ 10
M16x1,5
15,5
9 ÷ 10
M20x1,5
15,5
9 ÷ 11,5
M20x1,5
20,5
12,5 ÷ 14
M25x1,5
20,5
16 ÷ 19
M25x1,5
26,5
19 ÷ 22
M32x1,5
26,5
23 ÷ 23,5
M40x1,5
34,5
30 ÷ 32,5
M50x1,5
39,5
35 ÷ 37,5
M63x1,5
50,5
46 ÷ 47
PG7
10
6 ÷ 6,5
PG9
10
6 ÷ 8,5
PG11
10
6 ÷ 8,5
PG11
12
9 ÷ 10
PG13,5
15,5
12,5 ÷ 14
PG16
15,5
12,5 ÷ 14
PG21
20,5
16 ÷ 19
PG29
26,5
23 ÷ 23,5
G3/8”
10
6 ÷ 8,5
G3/8”
12
9 ÷ 10
G1/2”
12
9 ÷ 10
G1/2”
15,5
9 ÷ 14
G1/2”
15,5
9 ÷ 14
G3/4”
20,5
16 ÷ 19
G1”
26,5
19 ÷ 22
G1”
26,5
23 ÷ 23,5
G1 1/4”
34,5
30 ÷ 32,5
G1 1/2”
39,5
35 ÷ 37,5
G2”
50,5
46 ÷ 47
n Kit Silok
Cavo
Ch
Dati dimensionali
Accessori per guidacavi metallo plastici
Esempio composizione di sistema
Raccordo Serie 2000 Metal Girevole e guidacavo FTR
I raccordi Serie 2000 Metal, in ottone
nichelato o zincato, sono realizzati
in differenti versioni e offrono un
serraggio meccanico rapido.
NOTA: Attenzione, sostituire l’anello
adattatore rosso con quello corretto,
a seconda del guidacavo utilizzato.
Per la scelta vedere pagina seguente
La continuità elettrica è assicurata
dalla virola filettata in acciaio che
si avvita all’interno dell’anima
metallica. Quest’ultima, in caso
di necessità, protegge anche
dalla trecciatura del guidacavo.
L’anello rosso in poliammide,
pressato nel corpo del Serie
2000 Metal, garantisce la tenuta
tra guidacavo e raccordo.
I raccordi Serie 2000 Metal offrono
un’elevata resistenza alla trazione e alle
vibrazioni e, nella versione Girevole,
alle eventuali torsioni dei guidacavi.
Esempi di montaggio
n Composizione raccordo pressacavo SILOK
KIT SILOK
RACCORDO PRESSACAVO SILOK
RACCORDO SERIE 2000
+
=
