67
6 661 38

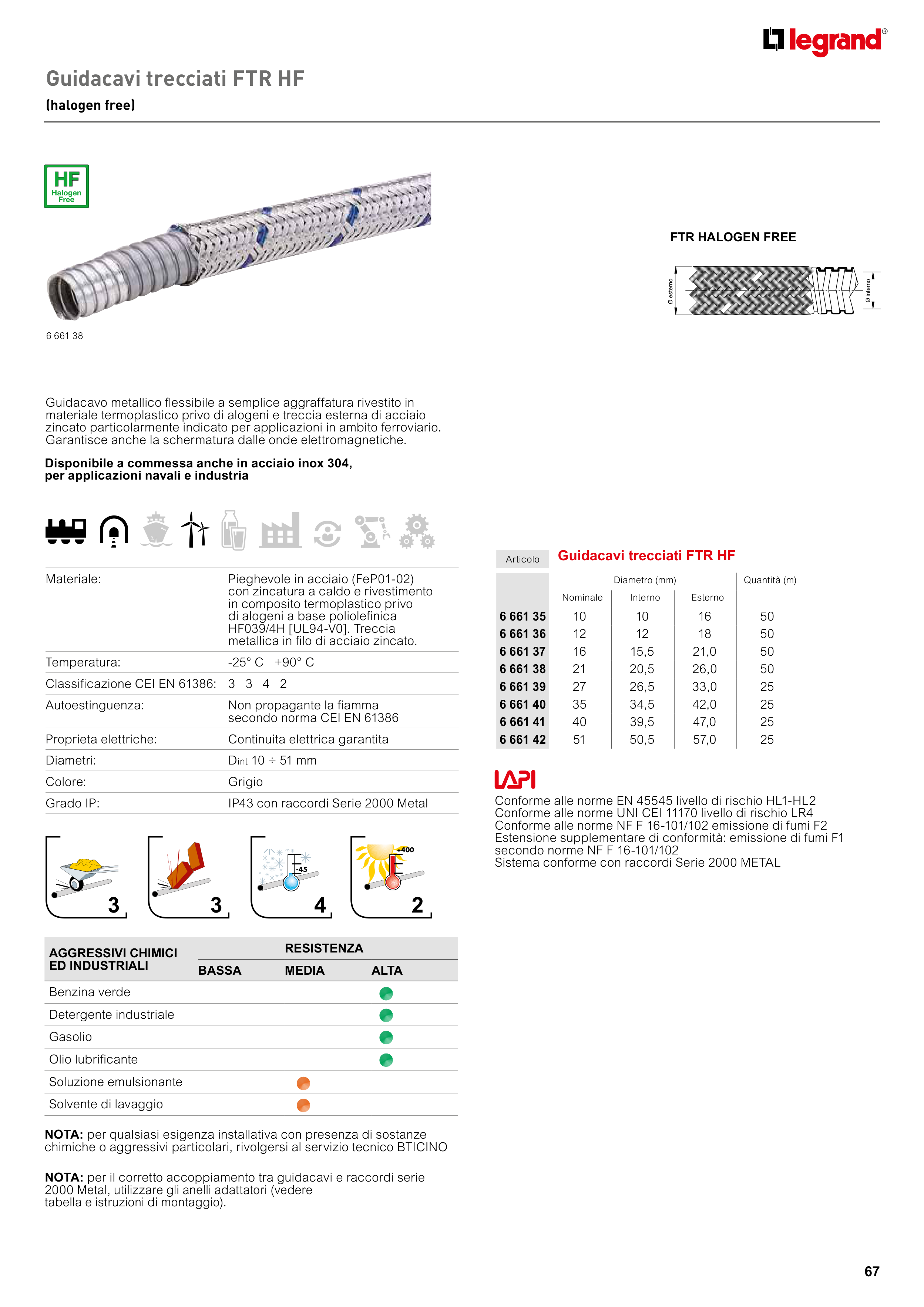

Guidacavo metallico flessibile a semplice aggraffatura rivestito in
materiale termoplastico privo di alogeni e treccia esterna di acciaio
zincato particolarmente indicato per applicazioni in ambito ferroviario.
Garantisce anche la schermatura dalle onde elettromagnetiche.
Materiale:
Pieghevole in acciaio (FeP01-02)
con zincatura a caldo e rivestimento
in composito termoplastico privo
di alogeni a base poliolefinica
HF039/4H [UL94-V0]. Treccia
metallica in filo di acciaio zincato.
Temperatura:
-25° C +90° C
Classificazione CEI EN 61386:
3 3 4 2
Autoestinguenza:
Non propagante la fiamma
secondo norma CEI EN 61386
Proprieta elettriche:
Continuita elettrica garantita
Diametri:
Dint 10 ÷ 51 mm
Colore:
Grigio
Grado IP:
IP43 con raccordi Serie 2000 Metal
FTR HALOGEN FREE
Ø esterno
Ø interno
3
3
4
2
AGGRESSIVI CHIMICI
ED INDUSTRIALI
RESISTENZA
BASSA
MEDIA
ALTA
Benzina verde
Detergente industriale
Gasolio
Olio lubrificante
Soluzione emulsionante
Solvente di lavaggio
Conforme alle norme EN 45545 livello di rischio HL1-HL2
Conforme alle norme UNI CEI 11170 livello di rischio LR4
Conforme alle norme NF F 16-101/102 emissione di fumi F2
Estensione supplementare di conformità: emissione di fumi F1
secondo norme NF F 16-101/102
Sistema conforme con raccordi Serie 2000 METAL
Guidacavi trecciati FTR HF
(halogen free)
NOTA: per qualsiasi esigenza installativa con presenza di sostanze
chimiche o aggressivi particolari, rivolgersi al servizio tecnico BTICINO
Articolo
Guidacavi trecciati FTR HF
Diametro (mm)
Quantità (m)
Nominale
Interno
Esterno
6 661 35
10
10
16
50
6 661 36
12
12
18
50
6 661 37
16
15,5
21,0
50
6 661 38
21
20,5
26,0
50
6 661 39
27
26,5
33,0
25
6 661 40
35
34,5
42,0
25
6 661 41
40
39,5
47,0
25
6 661 42
51
50,5
57,0
25
Halogen
Free
HF
HF
NOTA: per il corretto accoppiamento tra guidacavi e raccordi serie
2000 Metal, utilizzare gli anelli adattatori (vedere
tabella e istruzioni di montaggio).
Disponibile a commessa anche in acciaio inox 304,
per applicazioni navali e industria
