59

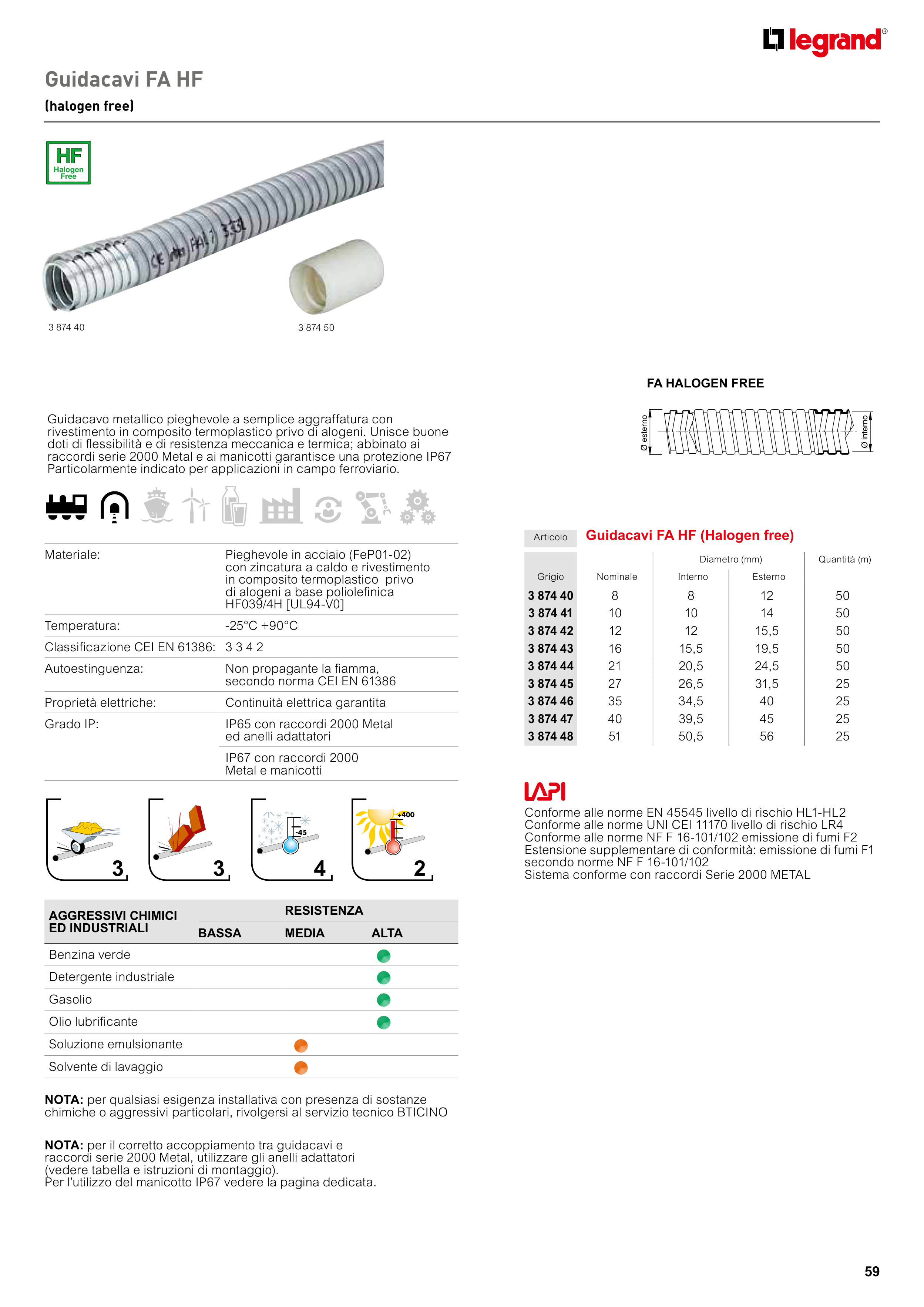

Guidacavo metallico pieghevole a semplice aggraffatura con
rivestimento in composito termoplastico privo di alogeni. Unisce buone
doti di flessibilità e di resistenza meccanica e termica; abbinato ai
raccordi serie 2000 Metal e ai manicotti garantisce una protezione IP67
Particolarmente indicato per applicazioni in campo ferroviario.
3 874 40
Articolo
Guidacavi FA HF (Halogen free)
Diametro (mm)
Quantità (m)
Grigio
Nominale
Interno
Esterno
3 874 40
8
8
12
50
3 874 41
10
10
14
50
3 874 42
12
12
15,5
50
3 874 43
16
15,5
19,5
50
3 874 44
21
20,5
24,5
50
3 874 45
27
26,5
31,5
25
3 874 46
35
34,5
40
25
3 874 47
40
39,5
45
25
3 874 48
51
50,5
56
25
Conforme alle norme EN 45545 livello di rischio HL1-HL2
Conforme alle norme UNI CEI 11170 livello di rischio LR4
Conforme alle norme NF F 16-101/102 emissione di fumi F2
Estensione supplementare di conformità: emissione di fumi F1
secondo norme NF F 16-101/102
Sistema conforme con raccordi Serie 2000 METAL
Materiale:
Pieghevole in acciaio (FeP01-02)
con zincatura a caldo e rivestimento
in composito termoplastico privo
di alogeni a base poliolefinica
HF039/4H [UL94-V0]
Temperatura:
-25°C +90°C
Classificazione CEI EN 61386: 3 3 4 2
Autoestinguenza:
Non propagante la fiamma,
secondo norma CEI EN 61386
Proprietà elettriche:
Continuità elettrica garantita
Grado IP:
IP65 con raccordi 2000 Metal
ed anelli adattatori
IP67 con raccordi 2000
Metal e manicotti
3
3
4
2
FA HALOGEN FREE
Ø esterno
Ø interno
AGGRESSIVI CHIMICI
ED INDUSTRIALI
RESISTENZA
BASSA
MEDIA
ALTA
Benzina verde
Detergente industriale
Gasolio
Olio lubrificante
Soluzione emulsionante
Solvente di lavaggio
Guidacavi FA HF
(halogen free)
NOTA: per qualsiasi esigenza installativa con presenza di sostanze
chimiche o aggressivi particolari, rivolgersi al servizio tecnico BTICINO
NOTA: per il corretto accoppiamento tra guidacavi e
raccordi serie 2000 Metal, utilizzare gli anelli adattatori
(vedere tabella e istruzioni di montaggio).
Per l’utilizzo del manicotto IP67 vedere la pagina dedicata.
Halogen
Free
HF
HF
3 874 50
