42
B
B
A
Codice
A
B
6 669 38
70
65
6 669 39
77
70
6 669 40
82
72
6 669 41
86
81
6 669 42
92
86
n a “Y”
n a “Y” in parallelo
Codice
A
B
6 669 35
79
49
6 669 36
86
55
6 669 37
99
66
Codice
ØA
ØB
ØC
E
H
L
6 669 43
29
37
5
26
62
69
6 669 44
37
43
5
21
72
80
n a “T”
*Il diametro nominale (Dnom) corrisponde al diametro interno utile del raccordo
A

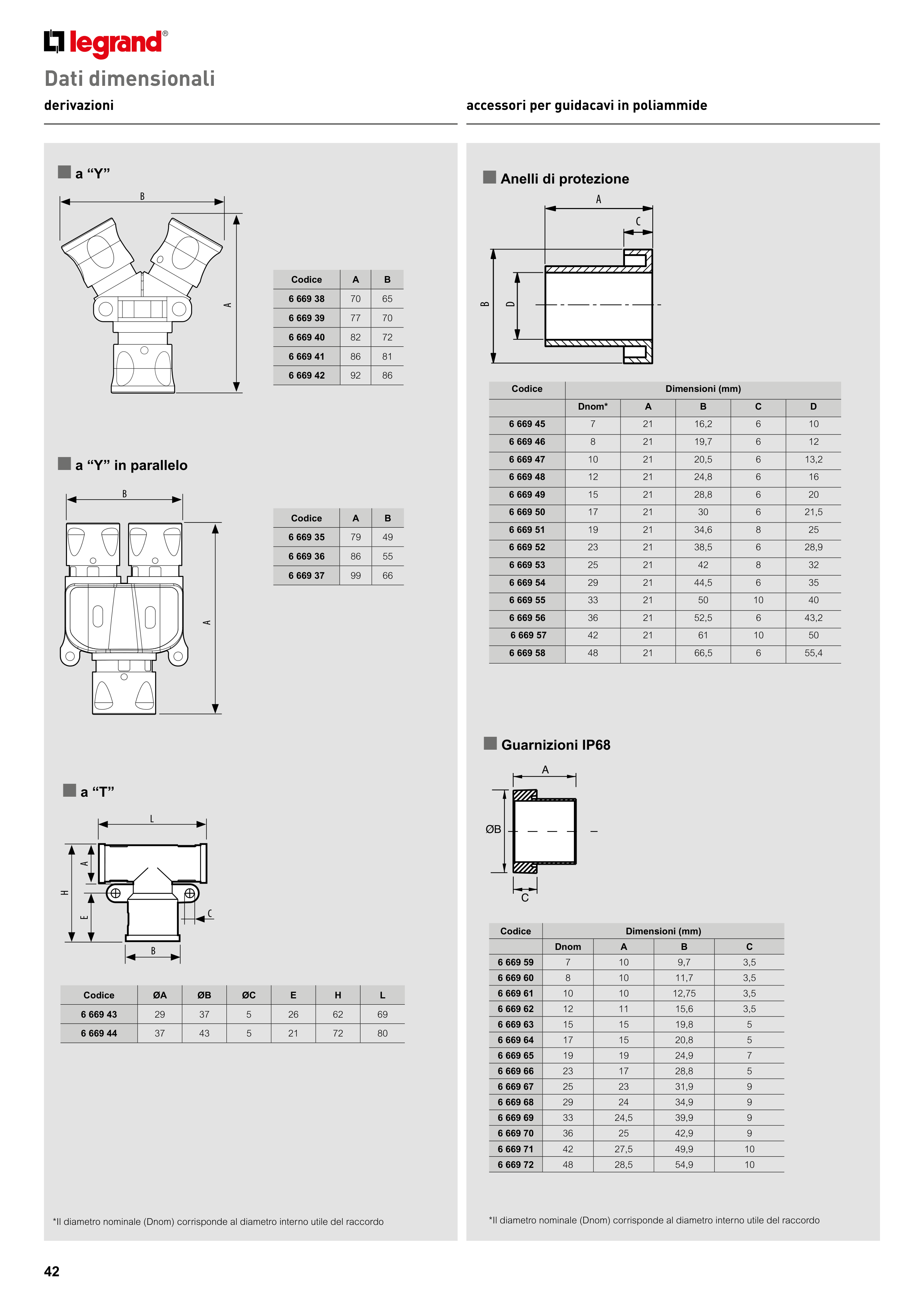

Dati dimensionali
derivazioni
accessori per guidacavi in poliammide
ØB
D
A
C
A
B
D
C
n Anelli di protezione
Codice
Dimensioni (mm)
Dnom*
A
B
C
D
6 669 45
7
21
16,2
6
10
6 669 46
8
21
19,7
6
12
6 669 47
10
21
20,5
6
13,2
6 669 48
12
21
24,8
6
16
6 669 49
15
21
28,8
6
20
6 669 50
17
21
30
6
21,5
6 669 51
19
21
34,6
8
25
6 669 52
23
21
38,5
6
28,9
6 669 53
25
21
42
8
32
6 669 54
29
21
44,5
6
35
6 669 55
33
21
50
10
40
6 669 56
36
21
52,5
6
43,2
6 669 57
42
21
61
10
50
6 669 58
48
21
66,5
6
55,4
Codice
Dimensioni (mm)
Dnom
A
B
C
6 669 59
7
10
9,7
3,5
6 669 60
8
10
11,7
3,5
6 669 61
10
10
12,75
3,5
6 669 62
12
11
15,6
3,5
6 669 63
15
15
19,8
5
6 669 64
17
15
20,8
5
6 669 65
19
19
24,9
7
6 669 66
23
17
28,8
5
6 669 67
25
23
31,9
9
6 669 68
29
24
34,9
9
6 669 69
33
24,5
39,9
9
6 669 70
36
25
42,9
9
6 669 71
42
27,5
49,9
10
6 669 72
48
28,5
54,9
10
n Guarnizioni IP68
*Il diametro nominale (Dnom) corrisponde al diametro interno utile del raccordo
L
B
C
A
E
H
