39
n Diritti filetto metallico
Filettatura isometrica
Dimensioni guidacavo (mm)
Dimensioni raccordo (mm)
nero
Dnom*
Dest
CH
L
Lf
ØE
6 667 73
7
10
22
53
10
24
6 667 74
8
12
24
53
10
26
6 667 75
10
13
22
53
10
24
6 667 76
12
16
25
57
12
30,5
6 667 77
12
16
25
57
12
30,5
6 667 78
15
20
29
60
14
34,5
6 667 79
17
21
30
60
14
32,5
6 667 80
17
21
30
60
14
32,5
6 667 81
19
25
34
63
14
39,5
6 667 82
23
29
38
63
14
41
6 667 83
23
29
38
63
14
41
6 667 84
25
32
41
66
14
47
6 667 85
29
35
45
66
14
47
6 667 86
33
40
50
70
14
55
6 667 87
36
43
55
70
14
56
6 667 88
36
43
55
70
14
56
6 667 89
42
50
60
78
16
65
6 667 90
48
55
65
78
16
69
6 667 91
48
55
65
78
16
69
Filettatura PG
Dimensioni
guidacavo (mm)
Dimensioni raccordo
(mm)
nero
Dnom*
Dest
CH
L
Lf
ØE
6 667 92
7
10
22
53
10
24
6 667 93
8
12
24
53
10
26
6 667 94
10
13
22
53
10
24
6 667 95
12
16
25
57
12
30,5
6 667 96
12
16
25
57
12
30,5
6 667 97
15
20
29
60
14
34,5
6 667 98
17
21
30
60
14
32,5
6 667 99
17
21
30
60
14
32,5
6 668 00
19
25
34
63
14
39,5
6 668 01
23
29
38
63
14
41
6 668 02
25
35
41
66
14
47
6 668 03
29
35
45
66
14
47
6 668 04
33
40
50
70
14
55
6 668 05
36
43
55
70
14
56
6 668 06
42
50
60
78
16
65
6 668 07
42
50
60
78
16
65
6 668 08
48
55
65
78
16
69
6 668 09
48
55
65
78
16
69
CH
D
ØE
Lf
L

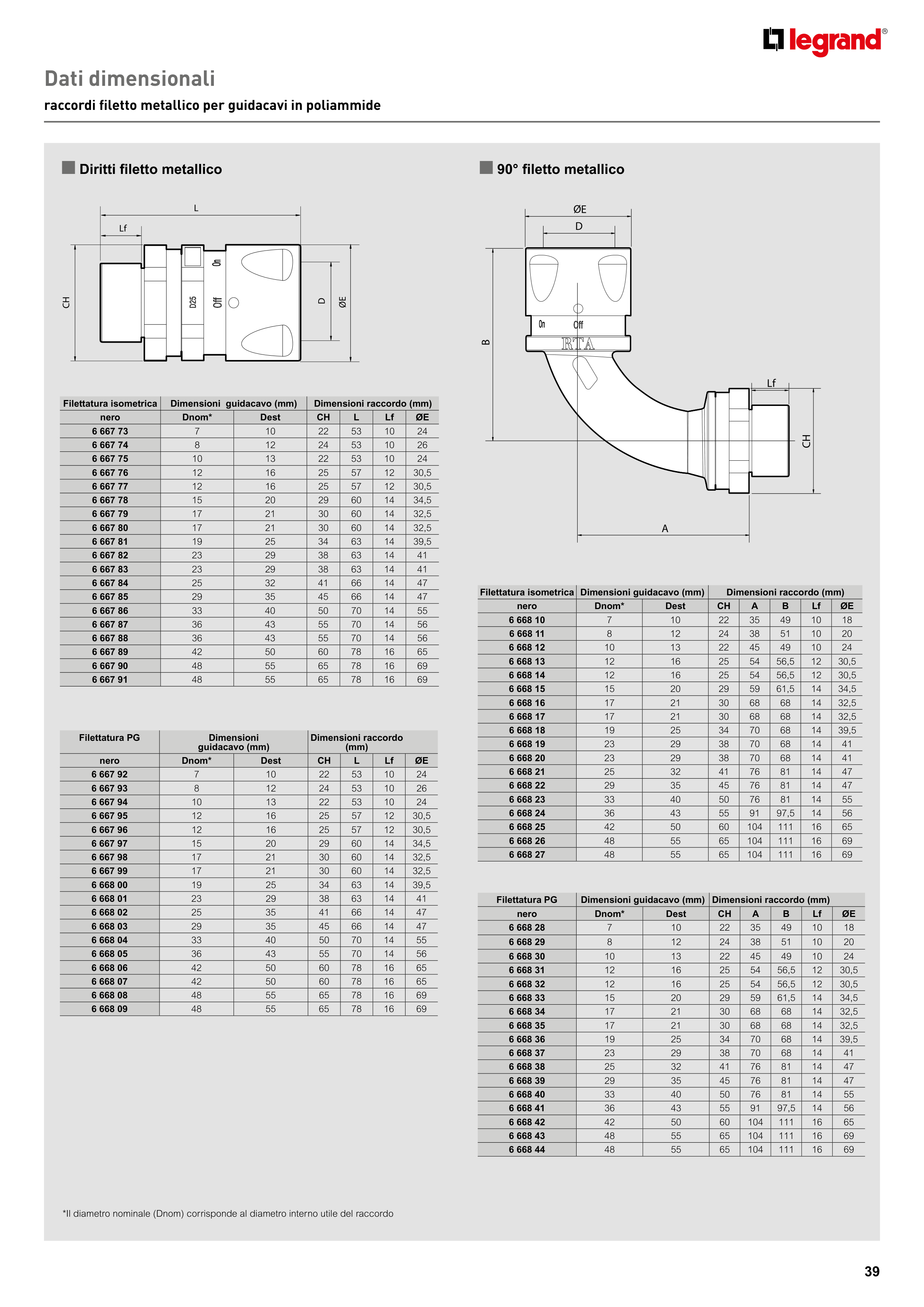

Dati dimensionali
raccordi filetto metallico per guidacavi in poliammide
n 90° filetto metallico
ØE
B
D
A
Lf
CH
Filettatura isometrica Dimensioni guidacavo (mm)
Dimensioni raccordo (mm)
nero
Dnom*
Dest
CH
A
B
Lf
ØE
6 668 10
7
10
22
35
49
10
18
6 668 11
8
12
24
38
51
10
20
6 668 12
10
13
22
45
49
10
24
6 668 13
12
16
25
54
56,5
12
30,5
6 668 14
12
16
25
54
56,5
12
30,5
6 668 15
15
20
29
59
61,5
14
34,5
6 668 16
17
21
30
68
68
14
32,5
6 668 17
17
21
30
68
68
14
32,5
6 668 18
19
25
34
70
68
14
39,5
6 668 19
23
29
38
70
68
14
41
6 668 20
23
29
38
70
68
14
41
6 668 21
25
32
41
76
81
14
47
6 668 22
29
35
45
76
81
14
47
6 668 23
33
40
50
76
81
14
55
6 668 24
36
43
55
91
97,5
14
56
6 668 25
42
50
60
104
111
16
65
6 668 26
48
55
65
104
111
16
69
6 668 27
48
55
65
104
111
16
69
Filettatura PG
Dimensioni guidacavo (mm) Dimensioni raccordo (mm)
nero
Dnom*
Dest
CH
A
B
Lf
ØE
6 668 28
7
10
22
35
49
10
18
6 668 29
8
12
24
38
51
10
20
6 668 30
10
13
22
45
49
10
24
6 668 31
12
16
25
54
56,5
12
30,5
6 668 32
12
16
25
54
56,5
12
30,5
6 668 33
15
20
29
59
61,5
14
34,5
6 668 34
17
21
30
68
68
14
32,5
6 668 35
17
21
30
68
68
14
32,5
6 668 36
19
25
34
70
68
14
39,5
6 668 37
23
29
38
70
68
14
41
6 668 38
25
32
41
76
81
14
47
6 668 39
29
35
45
76
81
14
47
6 668 40
33
40
50
76
81
14
55
6 668 41
36
43
55
91
97,5
14
56
6 668 42
42
50
60
104
111
16
65
6 668 43
48
55
65
104
111
16
69
6 668 44
48
55
65
104
111
16
69
*Il diametro nominale (Dnom) corrisponde al diametro interno utile del raccordo
