33
Raccordo maschio fisso a 45° con filetto metallico realizzato in
poliammide di alta qualità privo di alogeni e non propagante la fiamma.
Assicura elevate prestazioni meccaniche e termiche anche negli
impieghi più gravosi ed in presenza di vibrazioni. Combinato con i
guidacavi LGP è la soluzione ideale per la distribuzione, la protezione
e l'isolamento delle installazioni elettriche sottoposte a sollecitazioni
permanenti, garantisce un grado di protezione IP68 (con guarnizione).
6 668 50
Materiale:
PA6.6 [UL94-V0] privo di alogeni
e non propagante la fiamma,
con filetto in ottone nichelato
Temperatura:
-45°C +105°C
Resistenza al calore:
filo incandescente a 850°C
Grado IP:
IP68 con guidacavi e guarnizione LGP
Articolo
Filettatura isometrica
Nero
Filettatura
Diametro
nominale (mm)
Quantità (pz)
6 668 45
M12
7
40
6 668 46
M16
8
40
6 668 47
M16
10
35
6 668 48
M16
12
30
6 668 49
M20
12
30
6 668 50
M20
15
20
6 668 51
M20
17
20
6 668 52
M25
17
20
6 668 53
M25
19
20
6 668 54
M25
23
15
6 668 55
M32
23
15
6 668 56
M32
25
10
6 668 57
M32
29
10
6 668 58
M40
33
6
6 668 59
M40
36
4
6 668 60
M50
42
4
6 668 61
M50
48
2
6 668 62
M63
48
2
Conforme alle norme UNI 5542-65
Articolo
Filettatura PG
Nero
Filettatura
Diametro
nominale (mm)
Quantità (pz)
6 668 63
PG7
7
40
6 668 64
PG9
8
40
6 668 65
PG9
10
35
6 668 66
PG11
12
30
6 668 67
PG13,5
12
30
6 668 68
PG16
15
20
6 668 69
PG13,5
17
20
6 668 70
PG16
17
20
6 668 71
PG21
19
20
6 668 72
PG21
23
15
6 668 73
PG29
25
10
6 668 74
PG29
29
10
6 668 75
PG36
33
6
6 668 76
PG36
36
4
6 668 77
PG42
42
4
6 668 78
PG42
48
2
6 668 79
PG48
48
2
Conforme alle norme DIN 40430

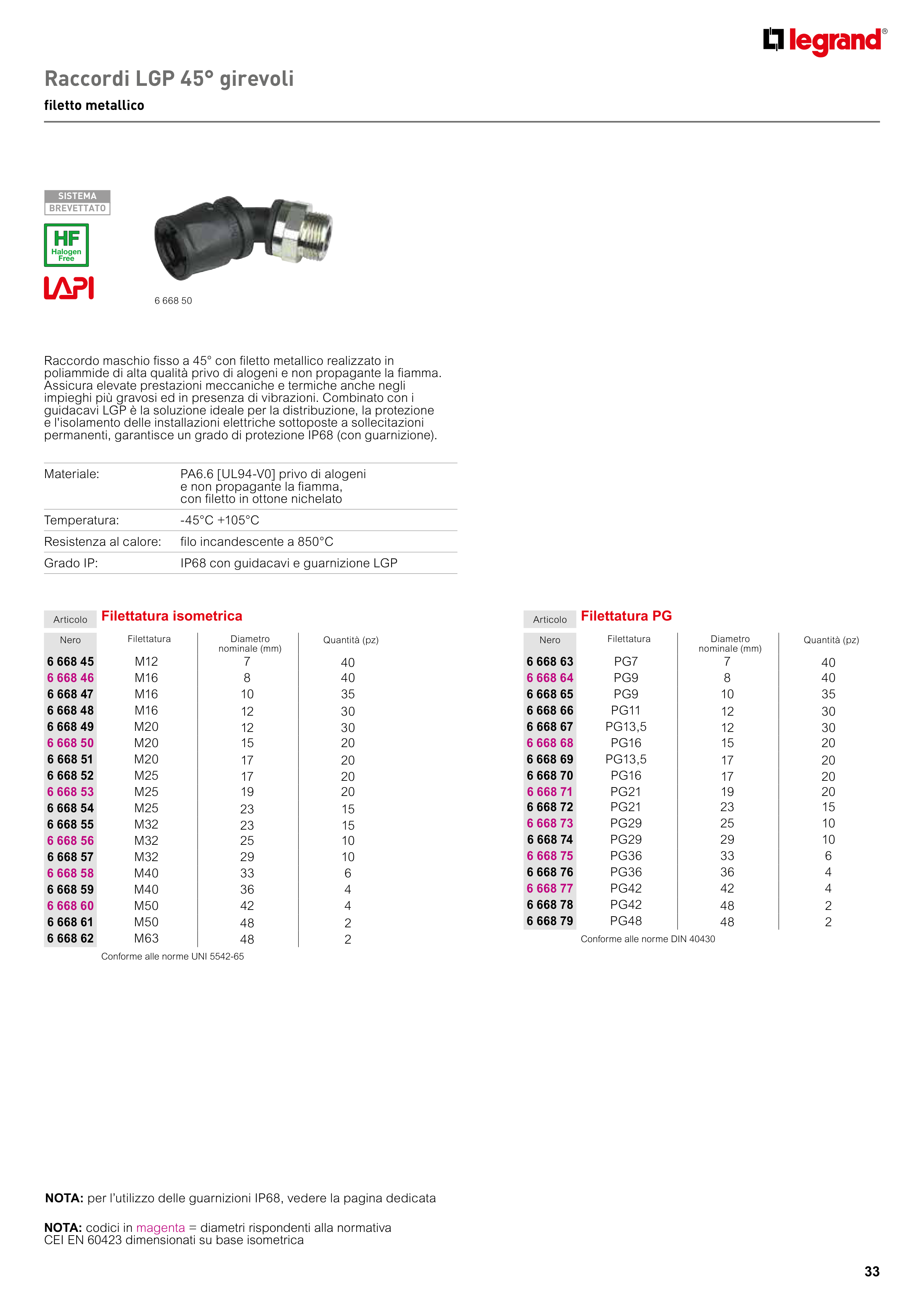

Raccordi LGP 45° girevoli
filetto metallico
NOTA: per l’utilizzo delle guarnizioni IP68, vedere la pagina dedicata
SISTEMA
BREVETTATO
Halogen
Free
HF
HF
NOTA: codici in magenta = diametri rispondenti alla normativa
CEI EN 60423 dimensionati su base isometrica
