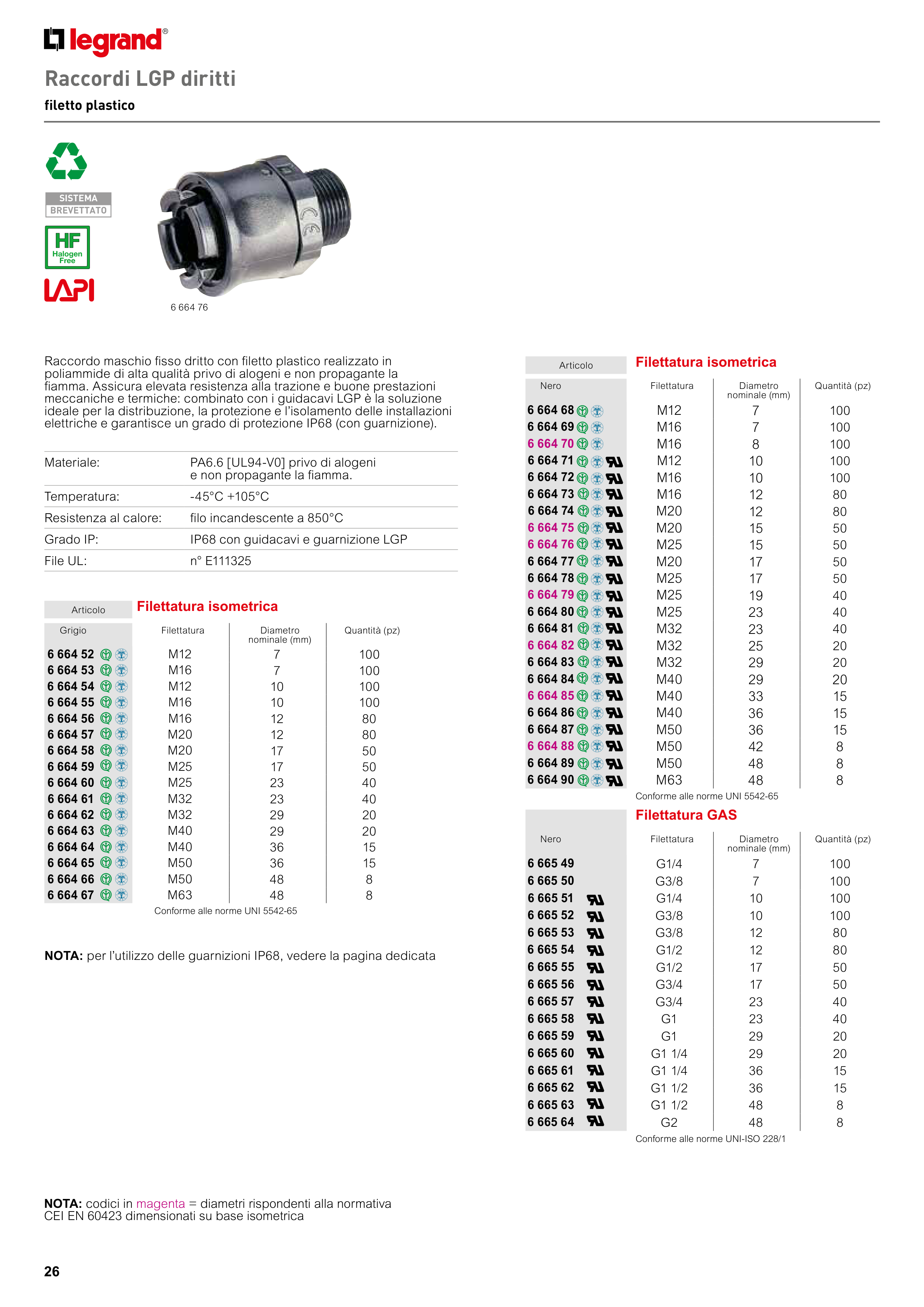

26
Raccordo maschio fisso dritto con filetto plastico realizzato in
poliammide di alta qualità privo di alogeni e non propagante la
fiamma. Assicura elevata resistenza alla trazione e buone prestazioni
meccaniche e termiche: combinato con i guidacavi LGP è la soluzione
ideale per la distribuzione, la protezione e l’isolamento delle installazioni
elettriche e garantisce un grado di protezione IP68 (con guarnizione).
6 664 76
Filettatura GAS
Nero
Filettatura
Diametro
nominale (mm)
Quantità (pz)
6 665 49
G1/4
7
100
6 665 50
G3/8
7
100
6 665 51
G1/4
10
100
6 665 52
G3/8
10
100
6 665 53
G3/8
12
80
6 665 54
G1/2
12
80
6 665 55
G1/2
17
50
6 665 56
G3/4
17
50
6 665 57
G3/4
23
40
6 665 58
G1
23
40
6 665 59
G1
29
20
6 665 60
G1 1/4
29
20
6 665 61
G1 1/4
36
15
6 665 62
G1 1/2
36
15
6 665 63
G1 1/2
48
8
6 665 64
G2
48
8
Conforme alle norme UNI-ISO 228/1
Materiale:
PA6.6 [UL94-V0] privo di alogeni
e non propagante la fiamma.
Temperatura:
-45°C +105°C
Resistenza al calore:
filo incandescente a 850°C
Grado IP:
IP68 con guidacavi e guarnizione LGP
File UL:
n° E111325
Articolo
Filettatura isometrica
Nero
Filettatura
Diametro
nominale (mm)
Quantità (pz)
6 664 68
M12
7
100
6 664 69
M16
7
100
6 664 70
M16
8
100
6 664 71
M12
10
100
6 664 72
M16
10
100
6 664 73
M16
12
80
6 664 74
M20
12
80
6 664 75
M20
15
50
6 664 76
M25
15
50
6 664 77
M20
17
50
6 664 78
M25
17
50
6 664 79
M25
19
40
6 664 80
M25
23
40
6 664 81
M32
23
40
6 664 82
M32
25
20
6 664 83
M32
29
20
6 664 84
M40
29
20
6 664 85
M40
33
15
6 664 86
M40
36
15
6 664 87
M50
36
15
6 664 88
M50
42
8
6 664 89
M50
48
8
6 664 90
M63
48
8
Conforme alle norme UNI 5542-65
Articolo
Filettatura isometrica
Grigio
Filettatura
Diametro
nominale (mm)
Quantità (pz)
6 664 52
M12
7
100
6 664 53
M16
7
100
6 664 54
M12
10
100
6 664 55
M16
10
100
6 664 56
M16
12
80
6 664 57
M20
12
80
6 664 58
M20
17
50
6 664 59
M25
17
50
6 664 60
M25
23
40
6 664 61
M32
23
40
6 664 62
M32
29
20
6 664 63
M40
29
20
6 664 64
M40
36
15
6 664 65
M50
36
15
6 664 66
M50
48
8
6 664 67
M63
48
8
Conforme alle norme UNI 5542-65
Raccordi LGP diritti
filetto plastico
SISTEMA
BREVETTATO
Halogen
Free
HF
HF
NOTA: per l’utilizzo delle guarnizioni IP68, vedere la pagina dedicata
NOTA: codici in magenta = diametri rispondenti alla normativa
CEI EN 60423 dimensionati su base isometrica
