130
FILETTATURA ISOMETRICA
(norme EN 60423 e UNI 5542-65)
FILETTATURA PG
(norma DIN 40430)
D1, d1
D2, d2
D,d
P
FILETTATURA GAS
(norma UNI ISO 228/1)
FILETTATURA NPT
(norma ANSI/ASA B 2.1)
Dimensioni in mm
P
D
D2
D1
d1
d2
d
Dimensioni in mm
1’’= 25,4 mm
P
D1, d1
D2, d2
D,d
Dimensioni in mm
1’’ = 25,4 mm
L
D
D1
Dimensioni in mm
1’’ = 25,4 mm
Filettature
Filettature esterne
Filettature interne
Designazione
Passo
Diam.
esterno
Diam.
medio
Diam. di
nocciolo
Diam.
esterno
Diam.
medio
Diam. di
interno
P
d
d2
d1
D
D2
D1
M12
1,5
11,968
10,994
10,128
12
11,026
10,376
M16
1,5
15,968
14,994
14,128
16
15,026
14,376
M20
1,5
19,968
18,994
18,128
20
19,026
18,376
M25
1,5
24,968
23,994
23,128
25
24,026
23,376
M32
1,5
31,968
30,994
30,128
32
31,026
30,376
M40
1,5
39,968
38,994
38,128
40
39,026
38,376
M50
1,5
49,968
48,994
48,128
50
49,026
48,376
M63
1,5
62,968
61,994
61,128
63
62,026
61,376
Diam.
esterno di
filettatura
Diam.
medio
Diam. di
nocciolo
Passo
Numero
di filetti
per 1”
Designazione
d =D
d2 = D2
d1 = D1
P
z
PG 7
12,50
11,89
11,28
1,27
20
PG 9
15,20
14,53
13,86
1,41
18
PG 11
18,60
17,93
17,26
1,41
18
PG 13,5
20,40
19,73
19,06
1,41
18
PG 16
22,50
21,83
21,16
1,41
18
PG 21
28,30
27,54
26,78
1,588
16
PG 29
37,00
36,24
35,48
1,588
16
PG 36
47,00
46,24
45,48
1,588
16
PG 42
54,00
53,24
52,48
1,588
16
PG 48
59,30
58,54
57,78
1,588
16
Designazione
Diam.
esterno di
filettatura
Diam.
medio
Diam. di
nocciolo
Passo
Numero
di filetti
per 1”
d =D
d2 = D2
d1 = D1
P
z
G 1/4”
13,157
12,301
11,445
1,337
19
G 3/8”
16,662
15,806
14,950
1,337
19
G 1/2”
20,955
19,793
18,631
1,814
14
G 3/4”
26,441
25,279
24,117
1,814
14
G 1”
33,249
31,770
30,291
2,309
11
G1 1/4”
41,910
40,431
38,952
2,309
11
G1 1/2”
47,803
46,324
44,845
2,309
11
G2”
59,614
58,135
56,656
2,309
11
G2 1/2”
75,184
73,705
72,226
2,309
11
G3”
87,884
86,405
84,926
2,309
11
G4”
113,030
111,551
110,072
2,309
11
G5”
138,430
136,951
135,472
2,309
11
Designazione
Diam.
esterno
Filettatura esterna
utilizzabile
Passo
Numero
di filetti
per 1”
D
L
D1
P
z
NPT1/4”
13,716
10,206
12,7635
1,411
19
NPT3/8”
17,145
10,358
16,1925
1,411
19
NPT1/2”
21,336
13,556
20,1115
1,814
14
NPT3/4”
26,670
13,861
25,4455
1,814
14
NPT1”
33,401
17,343
31,9100
2,309
11 1/2
NPT1 1/4”
42,164
17,953
40,6730
2,309
11 1/2
NPT1 1/2”
48,260
18,377
46,7690
2,309
11 1/2
NPT2”
60,325
19,215
58,8340
2,309
11 1/2
NPT2 1/2”
73,025
28,892
70,8817
3,175
8
NPT3”
88,900
30,480
86,7567
3,175
8
NPT4”
114,300
33,020
112,1567
3,175
8
NPT5”
141,300
35,720
139,1569
3,175
8
NOTA: Unica tipologia di filetto ammessa dalla norma CEI EN 61386.

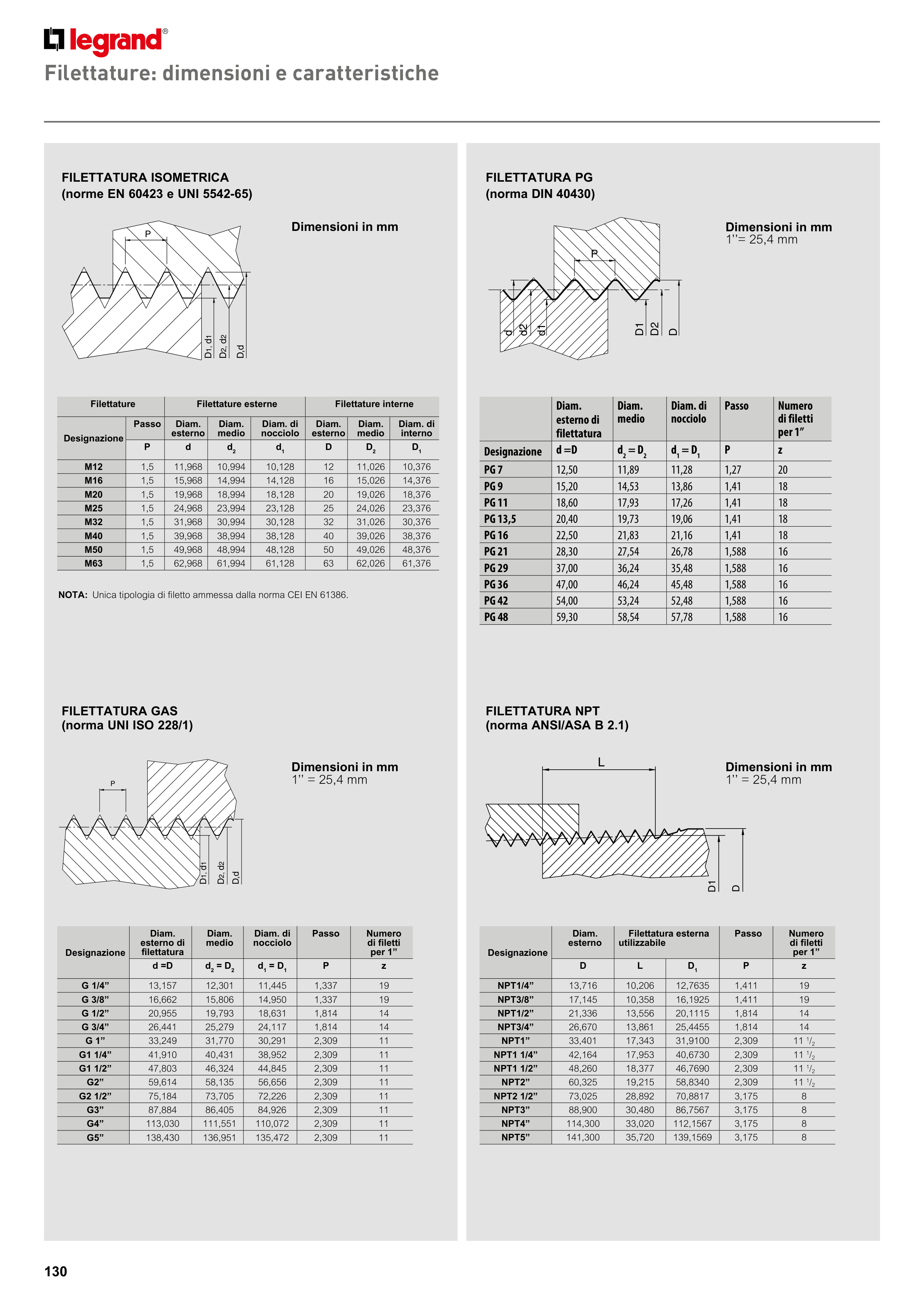

Filettature: dimensioni e caratteristiche
