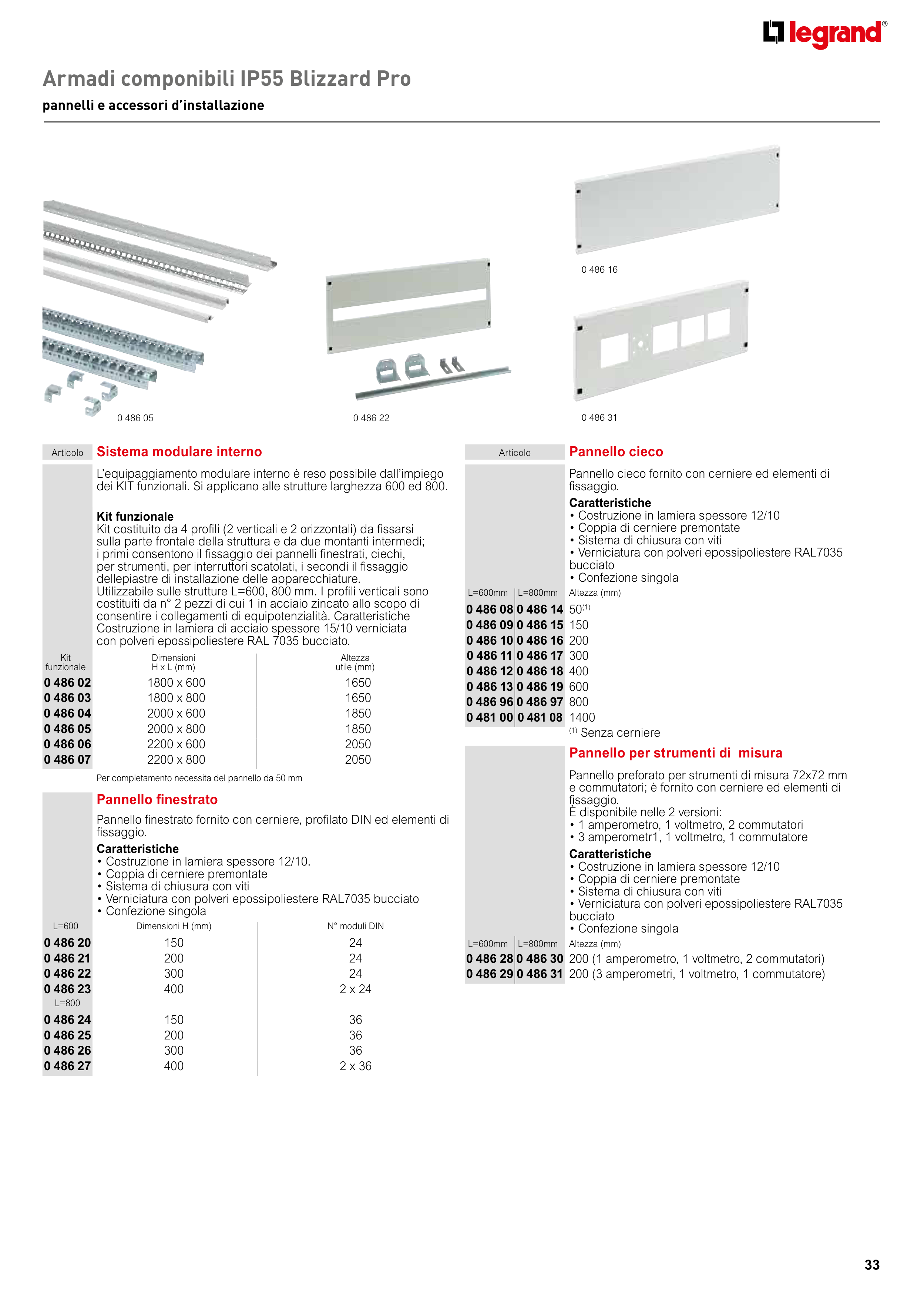

Armadi componibili IP55 Blizzard Pro
pannelli e accessori d’installazione
0 486 05
0 486 22
0 486 16
0 486 31
Articolo
Sistema modulare interno
L’equipaggiamento modulare interno è reso possibile dall’impiego
dei KIT funzionali. Si applicano alle strutture larghezza 600 ed 800.
Kit funzionale
Kit costituito da 4 profili (2 verticali e 2 orizzontali) da fissarsi
sulla parte frontale della struttura e da due montanti intermedi;
i primi consentono il fissaggio dei pannelli finestrati, ciechi,
per strumenti, per interruttori scatolati, i secondi il fissaggio
dellepiastre di installazione delle apparecchiature.
Utilizzabile sulle strutture L=600, 800 mm. I profili verticali sono
costituiti da n° 2 pezzi di cui 1 in acciaio zincato allo scopo di
consentire i collegamenti di equipotenzialità. Caratteristiche
Costruzione in lamiera di acciaio spessore 15/10 verniciata
con polveri epossipoliestere RAL 7035 bucciato.
Kit
funzionale
Dimensioni
H x L (mm)
Altezza
utile (mm)
0 486 02
1800 x 600
1650
0 486 03
1800 x 800
1650
0 486 04
2000 x 600
1850
0 486 05
2000 x 800
1850
0 486 06
2200 x 600
2050
0 486 07
2200 x 800
2050
Per completamento necessita del pannello da 50 mm
Pannello finestrato
Pannello finestrato fornito con cerniere, profilato DIN ed elementi di
fissaggio.
Caratteristiche
• Costruzione in lamiera spessore 12/10.
• Coppia di cerniere premontate
• Sistema di chiusura con viti
• Verniciatura con polveri epossipoliestere RAL7035 bucciato
• Confezione singola
L=600
Dimensioni H (mm)
N° moduli DIN
0 486 20
150
24
0 486 21
200
24
0 486 22
300
24
0 486 23
400
2 x 24
L=800
0 486 24
150
36
0 486 25
200
36
0 486 26
300
36
0 486 27
400
2 x 36
Articolo
Pannello cieco
Pannello cieco fornito con cerniere ed elementi di
fissaggio.
Caratteristiche
• Costruzione in lamiera spessore 12/10
• Coppia di cerniere premontate
• Sistema di chiusura con viti
• Verniciatura con polveri epossipoliestere RAL7035
bucciato
• Confezione singola
L=600mm
L=800mm
Altezza (mm)
0 486 08 0 486 14 50(1)
0 486 09 0 486 15 150
0 486 10 0 486 16 200
0 486 11 0 486 17 300
0 486 12 0 486 18 400
0 486 13 0 486 19 600
0 486 96 0 486 97 800
0 481 00 0 481 08 1400
(1) Senza cerniere
Pannello per strumenti di misura
Pannello preforato per strumenti di misura 72x72 mm
e commutatori; è fornito con cerniere ed elementi di
fissaggio.
È disponibile nelle 2 versioni:
• 1 amperometro, 1 voltmetro, 2 commutatori
• 3 amperometr1, 1 voltmetro, 1 commutatore
Caratteristiche
• Costruzione in lamiera spessore 12/10
• Coppia di cerniere premontate
• Sistema di chiusura con viti
• Verniciatura con polveri epossipoliestere RAL7035
bucciato
• Confezione singola
L=600mm
L=800mm
Altezza (mm)
0 486 28 0 486 30 200 (1 amperometro, 1 voltmetro, 2 commutatori)
0 486 29 0 486 31 200 (3 amperometri, 1 voltmetro, 1 commutatore)
