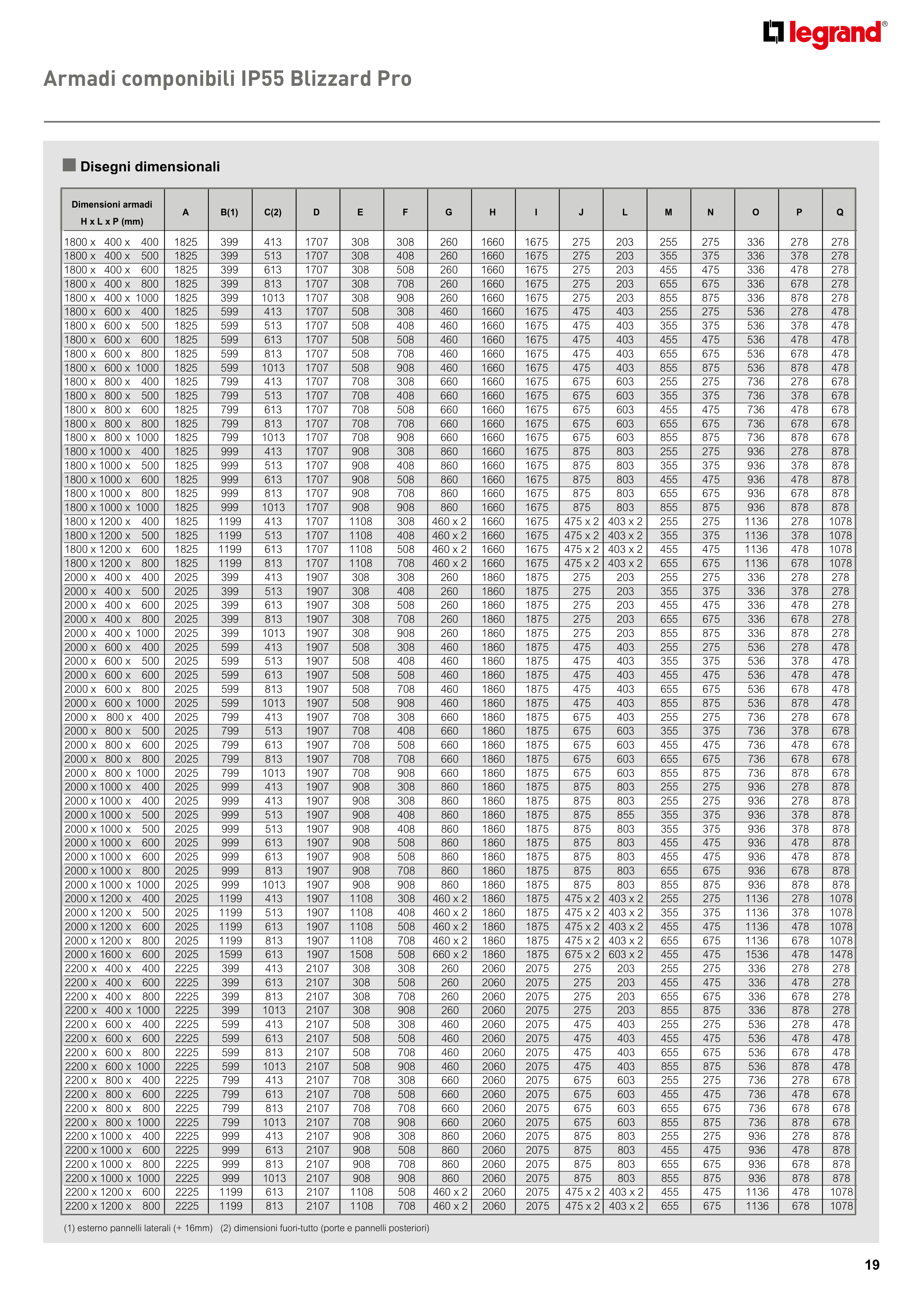

n Disegni dimensionali
Armadi componibili IP55 Blizzard Pro
Dimensioni armadi
H x L x P (mm)
A
B(1)
C(2)
D
E
F
G
H
I
J
L
M
N
O
P
Q
1800 x 400 x 400
1825
399
413
1707
308
308
260
1660
1675
275
203
255
275
336
278
278
1800 x 400 x 500
1825
399
513
1707
308
408
260
1660
1675
275
203
355
375
336
378
278
1800 x 400 x 600
1825
399
613
1707
308
508
260
1660
1675
275
203
455
475
336
478
278
1800 x 400 x 800
1825
399
813
1707
308
708
260
1660
1675
275
203
655
675
336
678
278
1800 x 400 x 1000
1825
399
1013
1707
308
908
260
1660
1675
275
203
855
875
336
878
278
1800 x 600 x 400
1825
599
413
1707
508
308
460
1660
1675
475
403
255
275
536
278
478
1800 x 600 x 500
1825
599
513
1707
508
408
460
1660
1675
475
403
355
375
536
378
478
1800 x 600 x 600
1825
599
613
1707
508
508
460
1660
1675
475
403
455
475
536
478
478
1800 x 600 x 800
1825
599
813
1707
508
708
460
1660
1675
475
403
655
675
536
678
478
1800 x 600 x 1000
1825
599
1013
1707
508
908
460
1660
1675
475
403
855
875
536
878
478
1800 x 800 x 400
1825
799
413
1707
708
308
660
1660
1675
675
603
255
275
736
278
678
1800 x 800 x 500
1825
799
513
1707
708
408
660
1660
1675
675
603
355
375
736
378
678
1800 x 800 x 600
1825
799
613
1707
708
508
660
1660
1675
675
603
455
475
736
478
678
1800 x 800 x 800
1825
799
813
1707
708
708
660
1660
1675
675
603
655
675
736
678
678
1800 x 800 x 1000
1825
799
1013
1707
708
908
660
1660
1675
675
603
855
875
736
878
678
1800 x 1000 x 400
1825
999
413
1707
908
308
860
1660
1675
875
803
255
275
936
278
878
1800 x 1000 x 500
1825
999
513
1707
908
408
860
1660
1675
875
803
355
375
936
378
878
1800 x 1000 x 600
1825
999
613
1707
908
508
860
1660
1675
875
803
455
475
936
478
878
1800 x 1000 x 800
1825
999
813
1707
908
708
860
1660
1675
875
803
655
675
936
678
878
1800 x 1000 x 1000
1825
999
1013
1707
908
908
860
1660
1675
875
803
855
875
936
878
878
1800 x 1200 x 400
1825
1199
413
1707
1108
308
460 x 2
1660
1675
475 x 2 403 x 2
255
275
1136
278
1078
1800 x 1200 x 500
1825
1199
513
1707
1108
408
460 x 2
1660
1675
475 x 2 403 x 2
355
375
1136
378
1078
1800 x 1200 x 600
1825
1199
613
1707
1108
508
460 x 2
1660
1675
475 x 2 403 x 2
455
475
1136
478
1078
1800 x 1200 x 800
1825
1199
813
1707
1108
708
460 x 2
1660
1675
475 x 2 403 x 2
655
675
1136
678
1078
2000 x 400 x 400
2025
399
413
1907
308
308
260
1860
1875
275
203
255
275
336
278
278
2000 x 400 x 500
2025
399
513
1907
308
408
260
1860
1875
275
203
355
375
336
378
278
2000 x 400 x 600
2025
399
613
1907
308
508
260
1860
1875
275
203
455
475
336
478
278
2000 x 400 x 800
2025
399
813
1907
308
708
260
1860
1875
275
203
655
675
336
678
278
2000 x 400 x 1000
2025
399
1013
1907
308
908
260
1860
1875
275
203
855
875
336
878
278
2000 x 600 x 400
2025
599
413
1907
508
308
460
1860
1875
475
403
255
275
536
278
478
2000 x 600 x 500
2025
599
513
1907
508
408
460
1860
1875
475
403
355
375
536
378
478
2000 x 600 x 600
2025
599
613
1907
508
508
460
1860
1875
475
403
455
475
536
478
478
2000 x 600 x 800
2025
599
813
1907
508
708
460
1860
1875
475
403
655
675
536
678
478
2000 x 600 x 1000
2025
599
1013
1907
508
908
460
1860
1875
475
403
855
875
536
878
478
2000 x 800 x 400
2025
799
413
1907
708
308
660
1860
1875
675
403
255
275
736
278
678
2000 x 800 x 500
2025
799
513
1907
708
408
660
1860
1875
675
603
355
375
736
378
678
2000 x 800 x 600
2025
799
613
1907
708
508
660
1860
1875
675
603
455
475
736
478
678
2000 x 800 x 800
2025
799
813
1907
708
708
660
1860
1875
675
603
655
675
736
678
678
2000 x 800 x 1000
2025
799
1013
1907
708
908
660
1860
1875
675
603
855
875
736
878
678
2000 x 1000 x 400
2025
999
413
1907
908
308
860
1860
1875
875
803
255
275
936
278
878
2000 x 1000 x 400
2025
999
413
1907
908
308
860
1860
1875
875
803
255
275
936
278
878
2000 x 1000 x 500
2025
999
513
1907
908
408
860
1860
1875
875
855
355
375
936
378
878
2000 x 1000 x 500
2025
999
513
1907
908
408
860
1860
1875
875
803
355
375
936
378
878
2000 x 1000 x 600
2025
999
613
1907
908
508
860
1860
1875
875
803
455
475
936
478
878
2000 x 1000 x 600
2025
999
613
1907
908
508
860
1860
1875
875
803
455
475
936
478
878
2000 x 1000 x 800
2025
999
813
1907
908
708
860
1860
1875
875
803
655
675
936
678
878
2000 x 1000 x 1000
2025
999
1013
1907
908
908
860
1860
1875
875
803
855
875
936
878
878
2000 x 1200 x 400
2025
1199
413
1907
1108
308
460 x 2
1860
1875
475 x 2 403 x 2
255
275
1136
278
1078
2000 x 1200 x 500
2025
1199
513
1907
1108
408
460 x 2
1860
1875
475 x 2 403 x 2
355
375
1136
378
1078
2000 x 1200 x 600
2025
1199
613
1907
1108
508
460 x 2
1860
1875
475 x 2 403 x 2
455
475
1136
478
1078
2000 x 1200 x 800
2025
1199
813
1907
1108
708
460 x 2
1860
1875
475 x 2 403 x 2
655
675
1136
678
1078
2000 x 1600 x 600
2025
1599
613
1907
1508
508
660 x 2
1860
1875
675 x 2 603 x 2
455
475
1536
478
1478
2200 x 400 x 400
2225
399
413
2107
308
308
260
2060
2075
275
203
255
275
336
278
278
2200 x 400 x 600
2225
399
613
2107
308
508
260
2060
2075
275
203
455
475
336
478
278
2200 x 400 x 800
2225
399
813
2107
308
708
260
2060
2075
275
203
655
675
336
678
278
2200 x 400 x 1000
2225
399
1013
2107
308
908
260
2060
2075
275
203
855
875
336
878
278
2200 x 600 x 400
2225
599
413
2107
508
308
460
2060
2075
475
403
255
275
536
278
478
2200 x 600 x 600
2225
599
613
2107
508
508
460
2060
2075
475
403
455
475
536
478
478
2200 x 600 x 800
2225
599
813
2107
508
708
460
2060
2075
475
403
655
675
536
678
478
2200 x 600 x 1000
2225
599
1013
2107
508
908
460
2060
2075
475
403
855
875
536
878
478
2200 x 800 x 400
2225
799
413
2107
708
308
660
2060
2075
675
603
255
275
736
278
678
2200 x 800 x 600
2225
799
613
2107
708
508
660
2060
2075
675
603
455
475
736
478
678
2200 x 800 x 800
2225
799
813
2107
708
708
660
2060
2075
675
603
655
675
736
678
678
2200 x 800 x 1000
2225
799
1013
2107
708
908
660
2060
2075
675
603
855
875
736
878
678
2200 x 1000 x 400
2225
999
413
2107
908
308
860
2060
2075
875
803
255
275
936
278
878
2200 x 1000 x 600
2225
999
613
2107
908
508
860
2060
2075
875
803
455
475
936
478
878
2200 x 1000 x 800
2225
999
813
2107
908
708
860
2060
2075
875
803
655
675
936
678
878
2200 x 1000 x 1000
2225
999
1013
2107
908
908
860
2060
2075
875
803
855
875
936
878
878
2200 x 1200 x 600
2225
1199
613
2107
1108
508
460 x 2
2060
2075
475 x 2 403 x 2
455
475
1136
478
1078
2200 x 1200 x 800
2225
1199
813
2107
1108
708
460 x 2
2060
2075
475 x 2 403 x 2
655
675
1136
678
1078
(1) esterno pannelli laterali (+ 16mm) (2) dimensioni fuori-tutto (porte e pannelli posteriori)
