M7TIC/ELE
R
R
2
1
3
4
-
+ SG
2
1
Megatiker
24V
RS-485

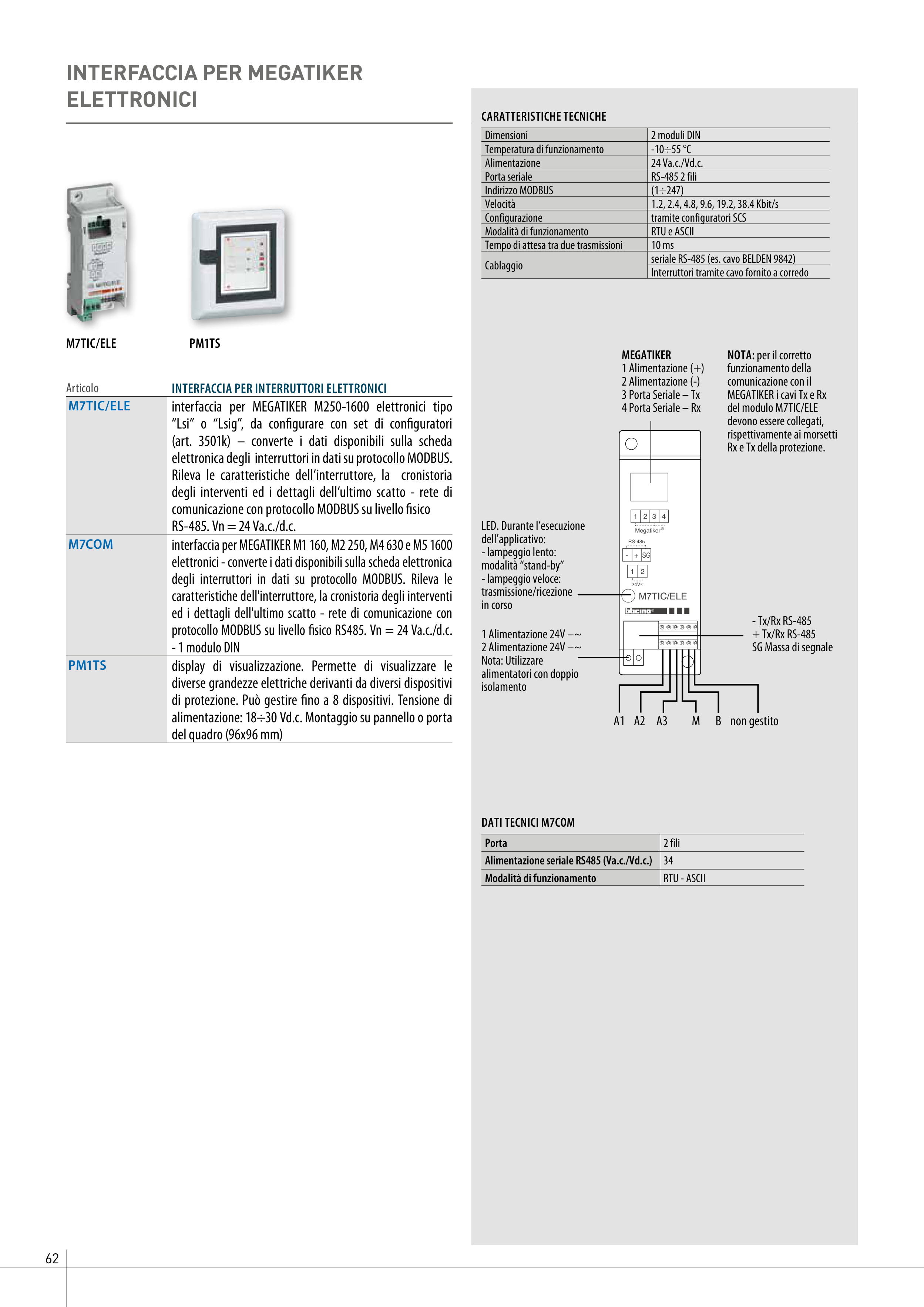

INTERFACCIA PER MEGATIKER
ELETTRONICI
CARATTERISTICHE TECNICHE
DATI TECNICI M7COM
M7TIC/ELE
Articolo
INTERFACCIA PER INTERRUTTORI ELETTRONICI
M7TIC/ELE
interfaccia per MEGATIKER M250-1600 elettronici tipo
“Lsi” o “Lsig”, da configurare con set di configuratori
(art. 3501k) – converte i dati disponibili sulla scheda
elettronica degli interruttori in dati su protocollo MODBUS.
Rileva le caratteristiche dell’interruttore, la cronistoria
degli interventi ed i dettagli dell’ultimo scatto - rete di
comunicazione con protocollo MODBUS su livello fisico
RS-485. Vn = 24 Va.c./d.c.
M7COM
interfaccia per MEGATIKER M1 160, M2 250, M4 630 e M5 1600
elettronici - converte i dati disponibili sulla scheda elettronica
degli interruttori in dati su protocollo MODBUS. Rileva le
caratteristiche dell'interruttore, la cronistoria degli interventi
ed i dettagli dell'ultimo scatto - rete di comunicazione con
protocollo MODBUS su livello fisico RS485. Vn = 24 Va.c./d.c.
- 1 modulo DIN
PM1TS
display di visualizzazione. Permette di visualizzare le
diverse grandezze elettriche derivanti da diversi dispositivi
di protezione. Può gestire fino a 8 dispositivi. Tensione di
alimentazione: 18÷30 Vd.c. Montaggio su pannello o porta
del quadro (96x96 mm)
LED. Durante l’esecuzione
dell’applicativo:
- lampeggio lento:
modalità “stand-by”
- lampeggio veloce:
trasmissione/ricezione
in corso
A1 A2 A3 M B non gestito
NOTA: per il corretto
funzionamento della
comunicazione con il
MEGATIKER i cavi Tx e Rx
del modulo M7TIC/ELE
devono essere collegati,
rispettivamente ai morsetti
Rx e Tx della protezione.
- Tx/Rx RS-485
+ Tx/Rx RS-485
SG Massa di segnale
1 Alimentazione 24V –~
2 Alimentazione 24V –~
Nota: Utilizzare
alimentatori con doppio
isolamento
MEGATIKER
1 Alimentazione (+)
2 Alimentazione (-)
3 Porta Seriale – Tx
4 Porta Seriale – Rx
Dimensioni
2 moduli DIN
Temperatura di funzionamento
-10÷55 °C
Alimentazione
24 Va.c./Vd.c.
Porta seriale
RS-485 2 fili
Indirizzo MODBUS
(1÷247)
Velocità
1.2, 2.4, 4.8, 9.6, 19.2, 38.4 Kbit/s
Configurazione
tramite configuratori SCS
Modalità di funzionamento
RTU e ASCII
Tempo di attesa tra due trasmissioni
10 ms
Cablaggio
seriale RS-485 (es. cavo BELDEN 9842)
Interruttori tramite cavo fornito a corredo
Porta
2 fili
Alimentazione seriale RS485 (Va.c./Vd.c.)
34
Modalità di funzionamento
RTU - ASCII
PM1TS
