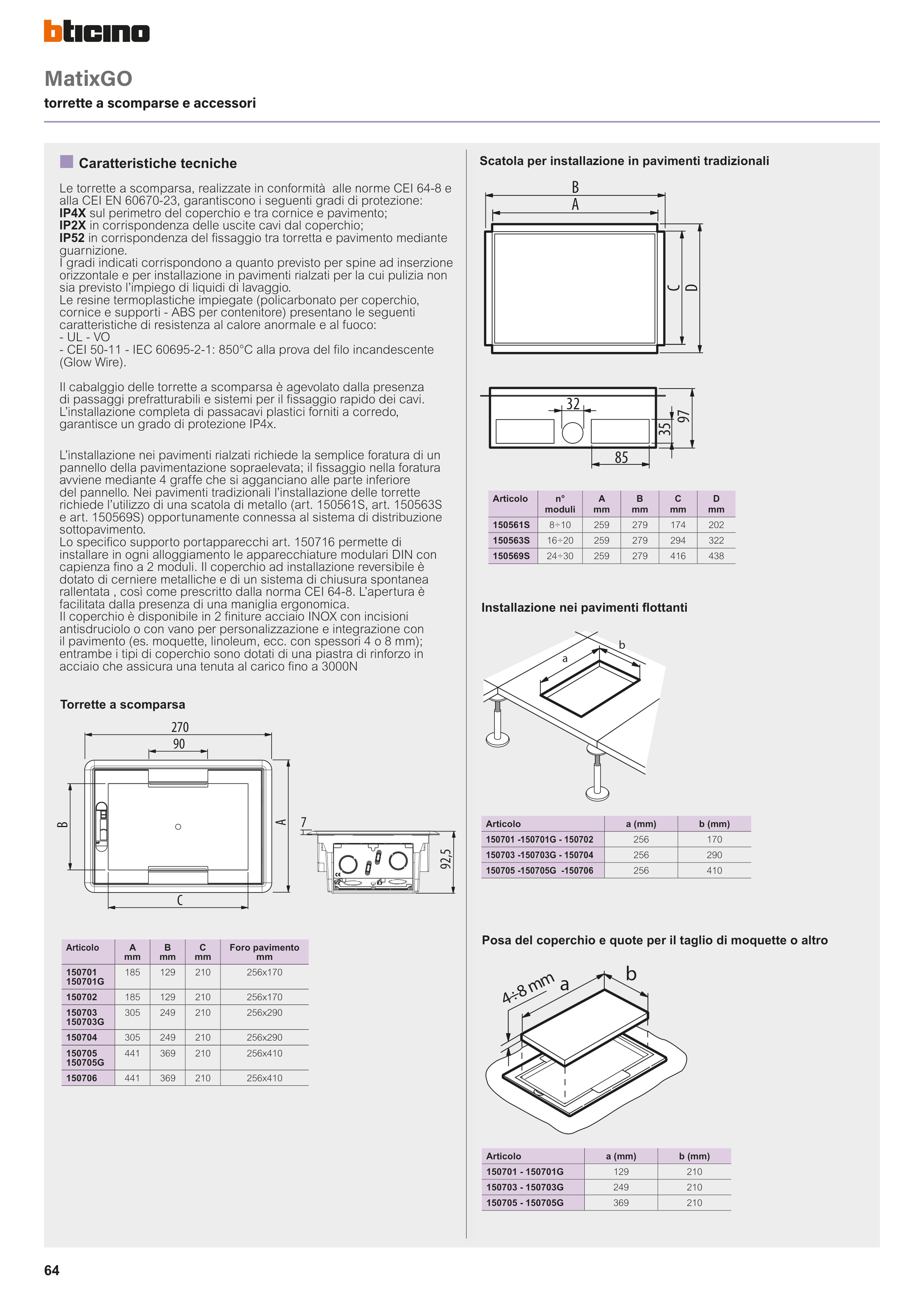

Torrette a scomparsa
Scatola per installazione in pavimenti tradizionali
Articolo
n°
moduli
A
mm
B
mm
C
mm
D
mm
150561S
8÷10
259
279
174
202
150563S
16÷20
259
279
294
322
150569S
24÷30
259
279
416
438
Articolo
A
mm
B
mm
C
mm
Foro pavimento
mm
150701
150701G
185
129
210
256x170
150702
185
129
210
256x170
150703
150703G
305
249
210
256x290
150704
305
249
210
256x290
150705
150705G
441
369
210
256x410
150706
441
369
210
256x410
85
32
97
35
D
C
B
A
85
32
97
35
D
C
B
A
90
270
C
A
B
7
92,5
Installazione nei pavimenti flottanti
Posa del coperchio e quote per il taglio di moquette o altro
Articolo
a (mm)
b (mm)
150701 -150701G - 150702
256
170
150703 -150703G - 150704
256
290
150705 -150705G -150706
256
410
Articolo
a (mm)
b (mm)
150701 - 150701G
129
210
150703 - 150703G
249
210
150705 - 150705G
369
210
b
a
b
a
4÷8 mm
Le torrette a scomparsa, realizzate in conformità alle norme CEI 64-8 e
alla CEI EN 60670-23, garantiscono i seguenti gradi di protezione:
IP4X sul perimetro del coperchio e tra cornice e pavimento;
IP2X in corrispondenza delle uscite cavi dal coperchio;
IP52 in corrispondenza del fissaggio tra torretta e pavimento mediante
guarnizione.
I gradi indicati corrispondono a quanto previsto per spine ad inserzione
orizzontale e per installazione in pavimenti rialzati per la cui pulizia non
sia previsto l’impiego di liquidi di lavaggio.
Le resine termoplastiche impiegate (policarbonato per coperchio,
cornice e supporti - ABS per contenitore) presentano le seguenti
caratteristiche di resistenza al calore anormale e al fuoco:
- UL - VO
- CEI 50-11 - IEC 60695-2-1: 850°C alla prova del filo incandescente
(Glow Wire).
Il cabalggio delle torrette a scomparsa è agevolato dalla presenza
di passaggi prefratturabili e sistemi per il fissaggio rapido dei cavi.
L’installazione completa di passacavi plastici forniti a corredo,
garantisce un grado di protezione IP4x.
L’installazione nei pavimenti rialzati richiede la semplice foratura di un
pannello della pavimentazione sopraelevata; il fissaggio nella foratura
avviene mediante 4 graffe che si agganciano alle parte inferiore
del pannello. Nei pavimenti tradizionali l’installazione delle torrette
richiede l’utilizzo di una scatola di metallo (art. 150561S, art. 150563S
e art. 150569S) opportunamente connessa al sistema di distribuzione
sottopavimento.
Lo specifico supporto portapparecchi art. 150716 permette di
installare in ogni alloggiamento le apparecchiature modulari DIN con
capienza fino a 2 moduli. Il coperchio ad installazione reversibile è
dotato di cerniere metalliche e di un sistema di chiusura spontanea
rallentata , così come prescritto dalla norma CEI 64-8. L’apertura è
facilitata dalla presenza di una maniglia ergonomica.
Il coperchio è disponibile in 2 finiture acciaio INOX con incisioni
antisdruciolo o con vano per personalizzazione e integrazione con
il pavimento (es. moquette, linoleum, ecc. con spessori 4 o 8 mm);
entrambe i tipi di coperchio sono dotati di una piastra di rinforzo in
acciaio che assicura una tenuta al carico fino a 3000N
■ Caratteristiche tecniche
MatixGO
torrette a scomparse e accessori
