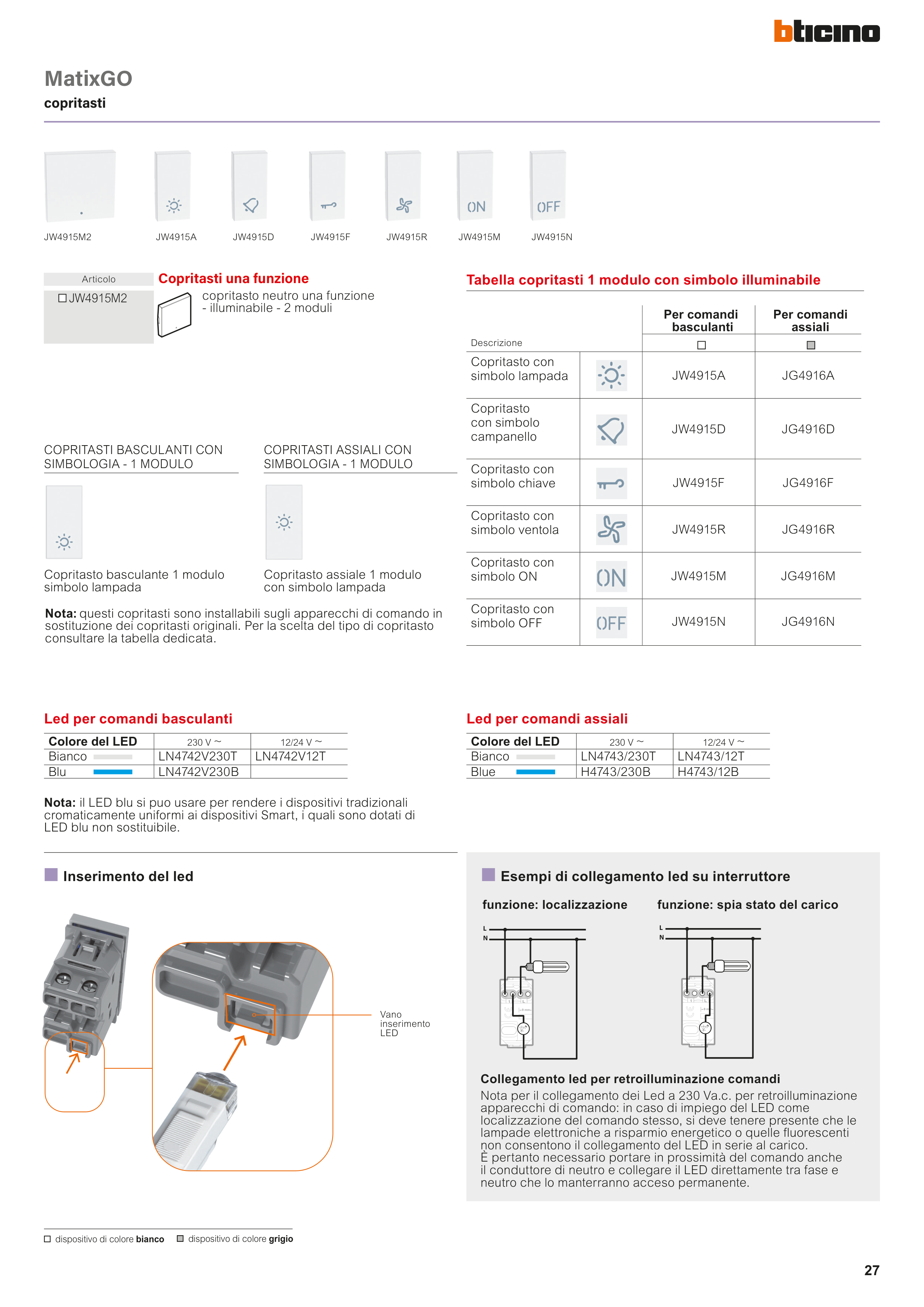

Articolo
Copritasti una funzione
� JW4915M2
copritasto neutro una funzione
- illuminabile - 2 moduli
JW4915M2
JW4915A
JW4915M
JW4915D
JW4915N
JW4915F
JW4915R
Copritasto basculante 1 modulo
simbolo lampada
Copritasto assiale 1 modulo
con simbolo lampada
COPRITASTI BASCULANTI CON
SIMBOLOGIA - 1 MODULO
COPRITASTI ASSIALI CON
SIMBOLOGIA - 1 MODULO
Nota: questi copritasti sono installabili sugli apparecchi di comando in
sostituzione dei copritasti originali. Per la scelta del tipo di copritasto
consultare la tabella dedicata.
■ Inserimento del led
Vano
inserimento
LED
Nota: il LED blu si puo usare per rendere i dispositivi tradizionali
cromaticamente uniformi ai dispositivi Smart, i quali sono dotati di
LED blu non sostituibile.
L
N
L
N
L
N
L
N
■ Esempi di collegamento led su interruttore
Collegamento led per retroilluminazione comandi
funzione: localizzazione
Nota per il collegamento dei Led a 230 Va.c. per retroilluminazione
apparecchi di comando: in caso di impiego del LED come
localizzazione del comando stesso, si deve tenere presente che le
lampade elettroniche a risparmio energetico o quelle fluorescenti
non consentono il collegamento del LED in serie al carico.
È pertanto necessario portare in prossimità del comando anche
il conduttore di neutro e collegare il LED direttamente tra fase e
neutro che lo manterranno acceso permanente.
funzione: spia stato del carico
Per comandi
basculanti
Per comandi
assiali
Descrizione
Copritasto con
simbolo lampada
JW4915A
JG4916A
Copritasto
con simbolo
campanello
JW4915D
JG4916D
Copritasto con
simbolo chiave
JW4915F
JG4916F
Copritasto con
simbolo ventola
JW4915R
JG4916R
Copritasto con
simbolo ON
JW4915M
JG4916M
Copritasto con
simbolo OFF
JW4915N
JG4916N
Tabella copritasti 1 modulo con simbolo illuminabile
MatixGO
copritasti
dispositivo di colore bianco
dispositivo di colore grigio
Led per comandi basculanti
Colore del LED
230 V ~
12/24 V ~
Bianco
LN4742V230T
LN4742V12T
Blu
LN4742V230B
Led per comandi assiali
Colore del LED
230 V ~
12/24 V ~
Bianco
LN4743/230T
LN4743/12T
Blue
H4743/230B
H4743/12B
