Dispositivi per impianto elettrico Smart
INFO TECNICHE
Tabella dei carichi gestiti

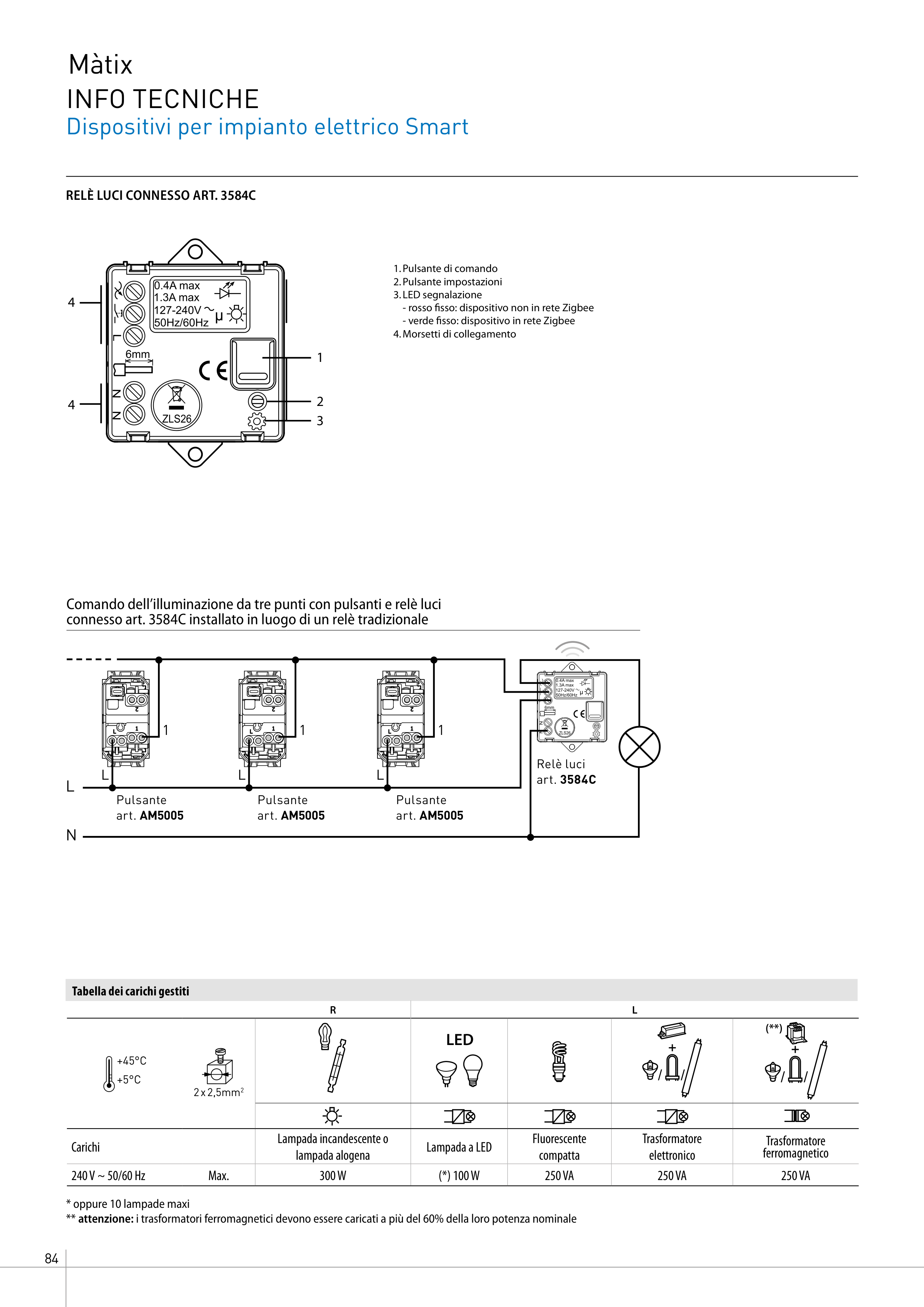

RELÈ LUCI CONNESSO ART. 3584C
1. Pulsante di comando
2. Pulsante impostazioni
3. LED segnalazione
- rosso fisso: dispositivo non in rete Zigbee
- verde fisso: dispositivo in rete Zigbee
4. Morsetti di collegamento
1
2
3
4
4
R
L
+5°C
+45°C
110-240 VAC
50/60 Hz
2 x 2,5mm2
LED
(**)
LED
(**)
LED
(**)
LED
(**)
LED
(**)
LED
(**)
LED
(**)
LED
(**)
LED
(**)
LED
(**)
Carichi
Lampada incandescente o
lampada alogena
Lampada a LED
Fluorescente
compatta
Trasformatore
elettronico
Trasformatore
ferromagnetico
240 V ~ 50/60 Hz
Max.
300 W
(*) 100 W
250 VA
250 VA
250 VA
* oppure 10 lampade maxi
** attenzione: i trasformatori ferromagnetici devono essere caricati a più del 60% della loro potenza nominale
Comando dell’illuminazione da tre punti con pulsanti e relè luci
connesso art. 3584C installato in luogo di un relè tradizionale
Pulsante
art. AM5005
L
N
Relè luci
art. 3584C
Pulsante
art. AM5005
Pulsante
art. AM5005
1
L
1
L
1
L
Màtix
